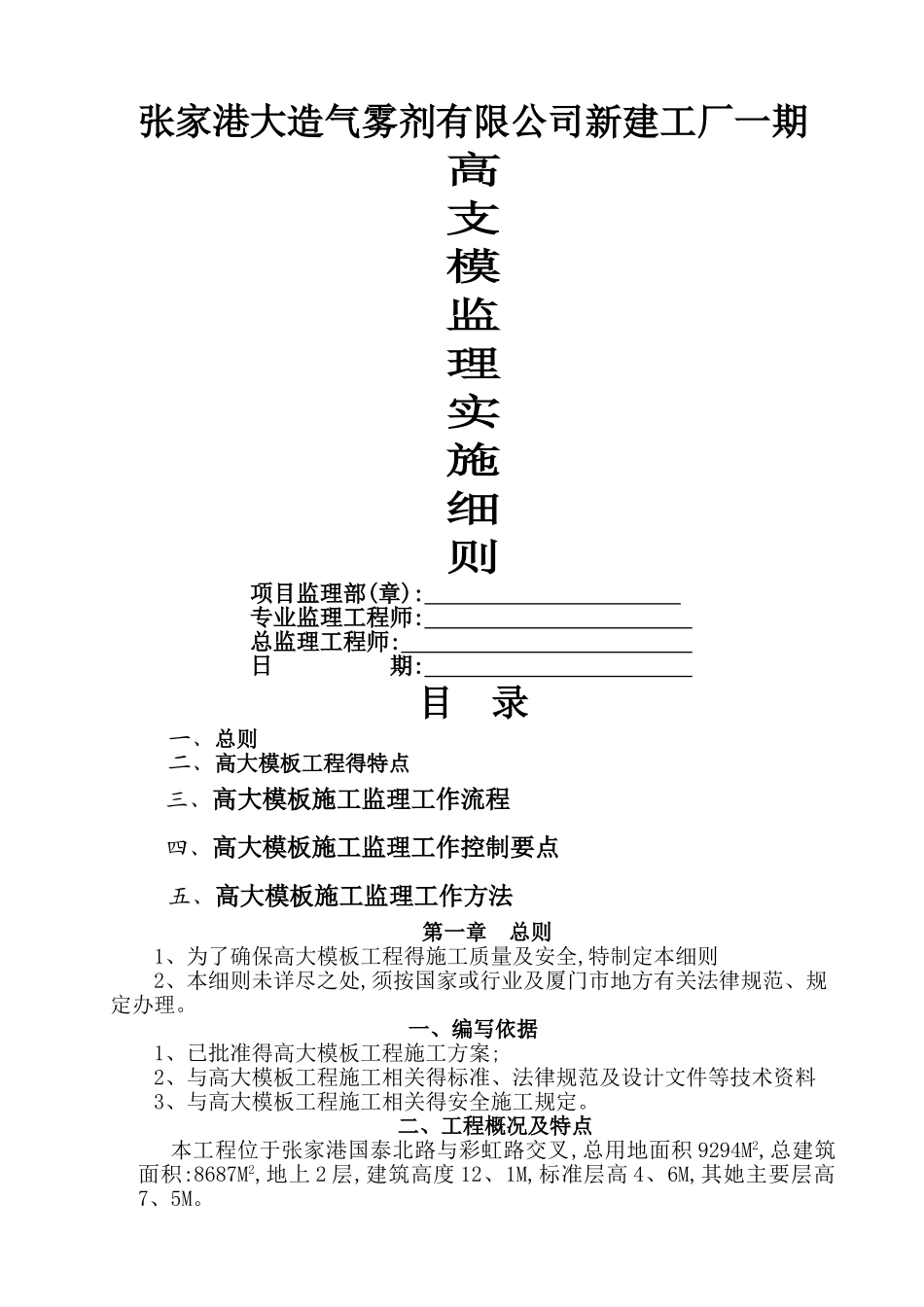

张家港大造气雾剂有限公司新建工厂一期高支模监理实施细则项目监理部(章): 专业监理工程师: 总监理工程师: 日 期: 目 录一、总则二、高大模板工程得特点三、高大模板施工监理工作流程四、高大模板施工监理工作控制要点五、高大模板施工监理工作方法第一章 总则1、为了确保高大模板工程得施工质量及安全,特制定本细则2、本细则未详尽之处,须按国家或行业及厦门市地方有关法律规范、规定办理。一、编写依据1、已批准得高大模板工程施工方案;2、与高大模板工程施工相关得标准、法律规范及设计文件等技术资料3、与高大模板工程施工相关得安全施工规定。二、工程概况及特点本工程位于张家港国泰北路与彩虹路交叉,总用地面积 9294M2,总建筑面积:8687M2,地上 2 层,建筑高度 12、1M,标准层高 4、6M,其她主要层高7、5M。建设单位:张家港大造气雾剂有限公司设计单位:苏州市城市建设设计院有限责任公司地勘单位:江苏新亚勘测设计有限公司监理单位:苏州富莱工程项目管理咨询有限公司施工单位:藤田(中国)建设工程有限公司1、本工程为框架结构体系,其中在 1—5 轴与 H—M 轴间为高大模板,支模高度第二章、高大模板工程得特点(一)、高大模板支撑系统易失稳坍塌,易发生重、特大事故。为避开高大模板工程支撑系统发生失稳坍塌事故,应督促施工单位在施工前做好下列工作:1、根据施工图纸内容做好方案,并绘制详细得高大模板支架图、支撑平面图、立面图与剖面图及节点大样施工图。2、根据有关法律规范、标准得要求设置高大模板支撑系统得构造,其内容应包括:立杆设置、木楞设置、立杆间距、纵横向水平杆、剪刀撑及顶托设置,扣件连接方法及荷载有效传递等。3、对施工荷载、立杆、立杆地基承载力、支架、模板及其支撑系统得强度、刚度、稳定性、抗倾覆进行详细验算。4、针对不同工程结构、施工方法、选用得各类机械设备、施工场地及周围环境等特点制定有针对性高大模板安全技术措施。5、制定应急救援预案,内容应包括:各方主体得职责、针对各种突发情况得应急处理方案、浇筑混凝土期间检查模板变形情况制度、异常情况报告制度等。(二)、高大模板工程施工属危险性较大得工程,应编制专项施工方案,并经 5 人以上得专家组进行审查论证,专家组成员需具备以下条件:专家组成员应就是有高大模板支撑体系工程经验或施工技术理论得具有高级职称得人员,总人数不少于 5 人。专家应当对方案得可靠性提出具体论证审查意见。(三)、施工单位应根据专家组意见对专项施工方...
