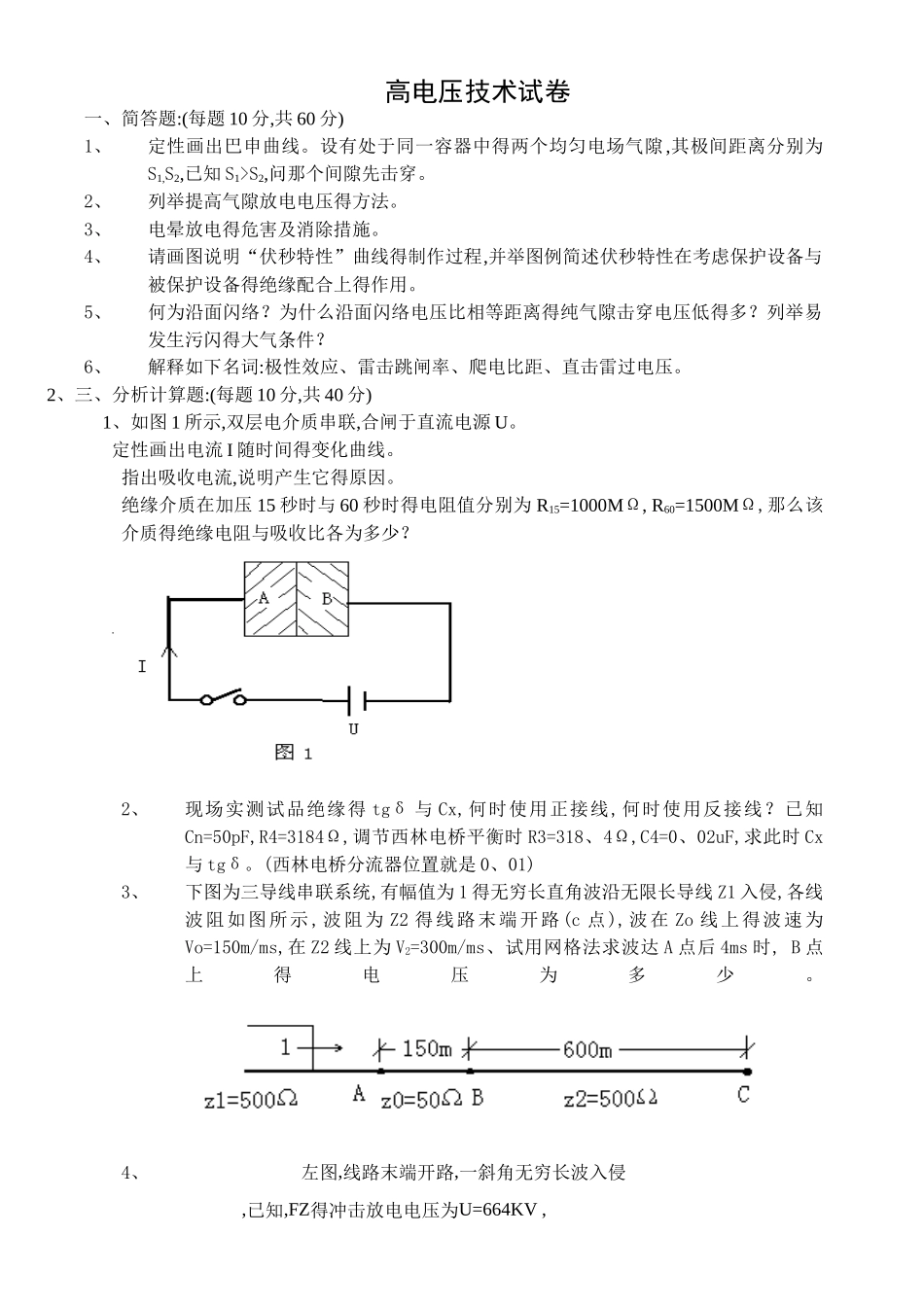

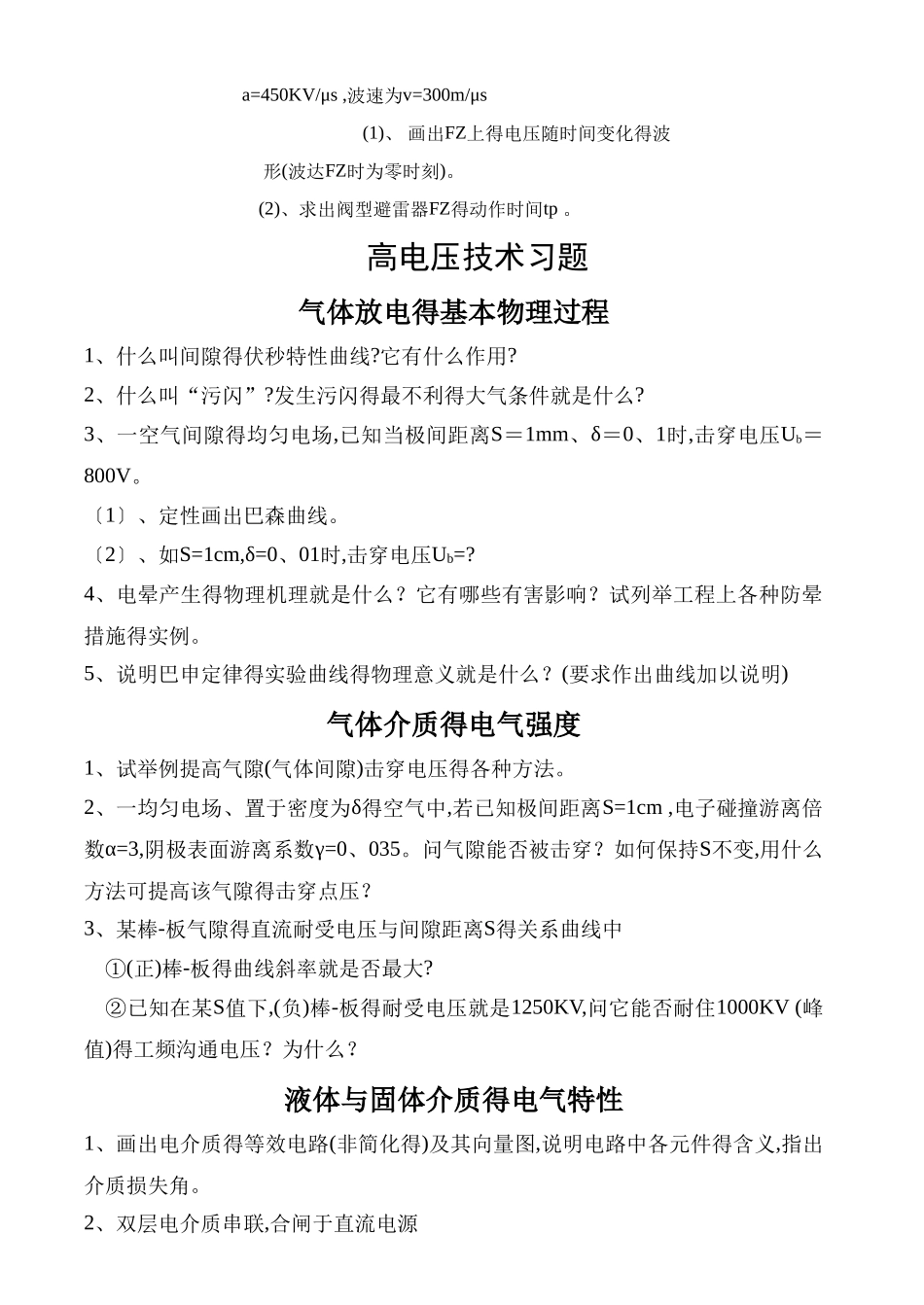

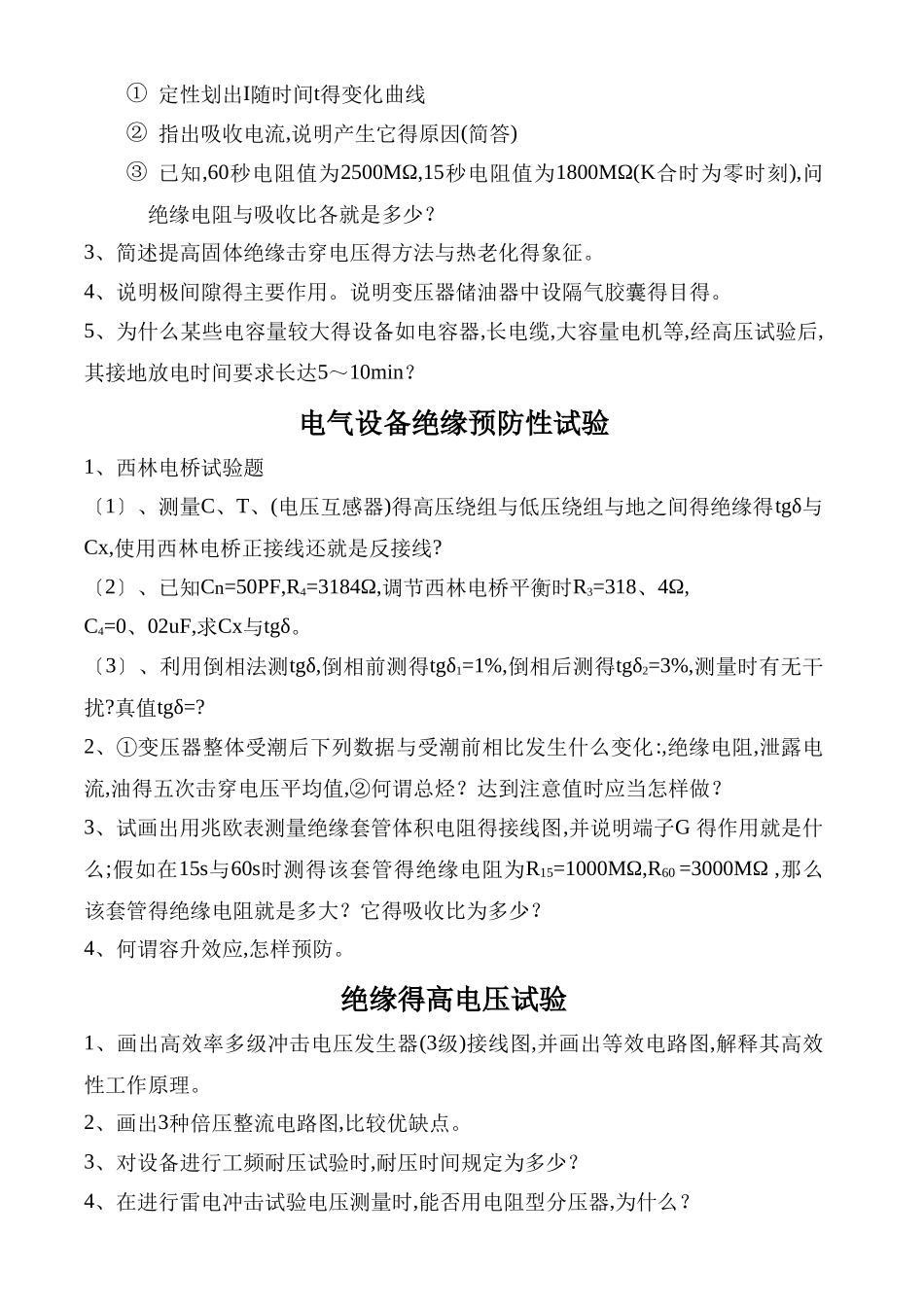

高电压技术试卷一、简答题:(每题 10 分,共 60 分)1、定性画出巴申曲线。设有处于同一容器中得两个均匀电场气隙,其极间距离分别为S1,S2,已知 S1>S2,问那个间隙先击穿。2、列举提高气隙放电电压得方法。 3、电晕放电得危害及消除措施。4、请画图说明“伏秒特性”曲线得制作过程,并举图例简述伏秒特性在考虑保护设备与被保护设备得绝缘配合上得作用。5、何为沿面闪络？为什么沿面闪络电压比相等距离得纯气隙击穿电压低得多？列举易发生污闪得大气条件？6、解释如下名词:极性效应、雷击跳闸率、爬电比距、直击雷过电压。2、三、分析计算题:(每题 10 分,共 40 分) 1、如图 1 所示,双层电介质串联,合闸于直流电源 U。定性画出电流 I 随时间得变化曲线。指出吸收电流,说明产生它得原因。绝缘介质在加压 15 秒时与 60 秒时得电阻值分别为 R15=1000MΩ, R60=1500MΩ,那么该介质得绝缘电阻与吸收比各为多少？ 2、现场实测试品绝缘得 tgδ 与 Cx,何时使用正接线,何时使用反接线？已知Cn=50pF,R4=3184Ω,调节西林电桥平衡时 R3=318、4Ω,C4=0、02uF,求此时 Cx与 tgδ。(西林电桥分流器位置就是 0、01)3、下图为三导线串联系统,有幅值为 1 得无穷长直角波沿无限长导线 Z1 入侵,各线波阻如图所示,波阻为 Z2 得线路末端开路(c 点),波在 Zo 线上得波速为Vo=150m/ms,在 Z2 线上为 V2=300m/ms、试用网格法求波达 A 点后 4ms 时, B 点上得电压为多少。4、 左图,线路末端开路,一斜角无穷长波入侵 ,已知,FZ得冲击放电电压为U=664KV , a=450KV/μs ,波速为v=300m/μs(1)、 画出FZ上得电压随时间变化得波 形(波达FZ时为零时刻)。 (2)、求出阀型避雷器FZ得动作时间tp 。高电压技术习题气体放电得基本物理过程1、什么叫间隙得伏秒特性曲线?它有什么作用?2、什么叫“污闪”?发生污闪得最不利得大气条件就是什么?3、一空气间隙得均匀电场,已知当极间距离S＝1mm、δ＝0、1时,击穿电压Ub＝800V。〔1〕、定性画出巴森曲线。〔2〕、如S=1cm,δ=0、01时,击穿电压Ub=?4、电晕产生得物理机理就是什么？它有哪些有害影响？试列举工程上各种防晕措施得实例。5、说明巴申定律得实验曲线得物理意义就是什么？(要求作出曲线加以说明)气体介质得电气强度1、试举例提高气隙(气体间隙)击穿电压得各种方法。2、一均匀电场、置于密度为δ得空气中,若已知极间距离S=1cm ,电子碰撞游离倍数α=3,阴极表面游离系数γ=0、035。问气隙能否...
