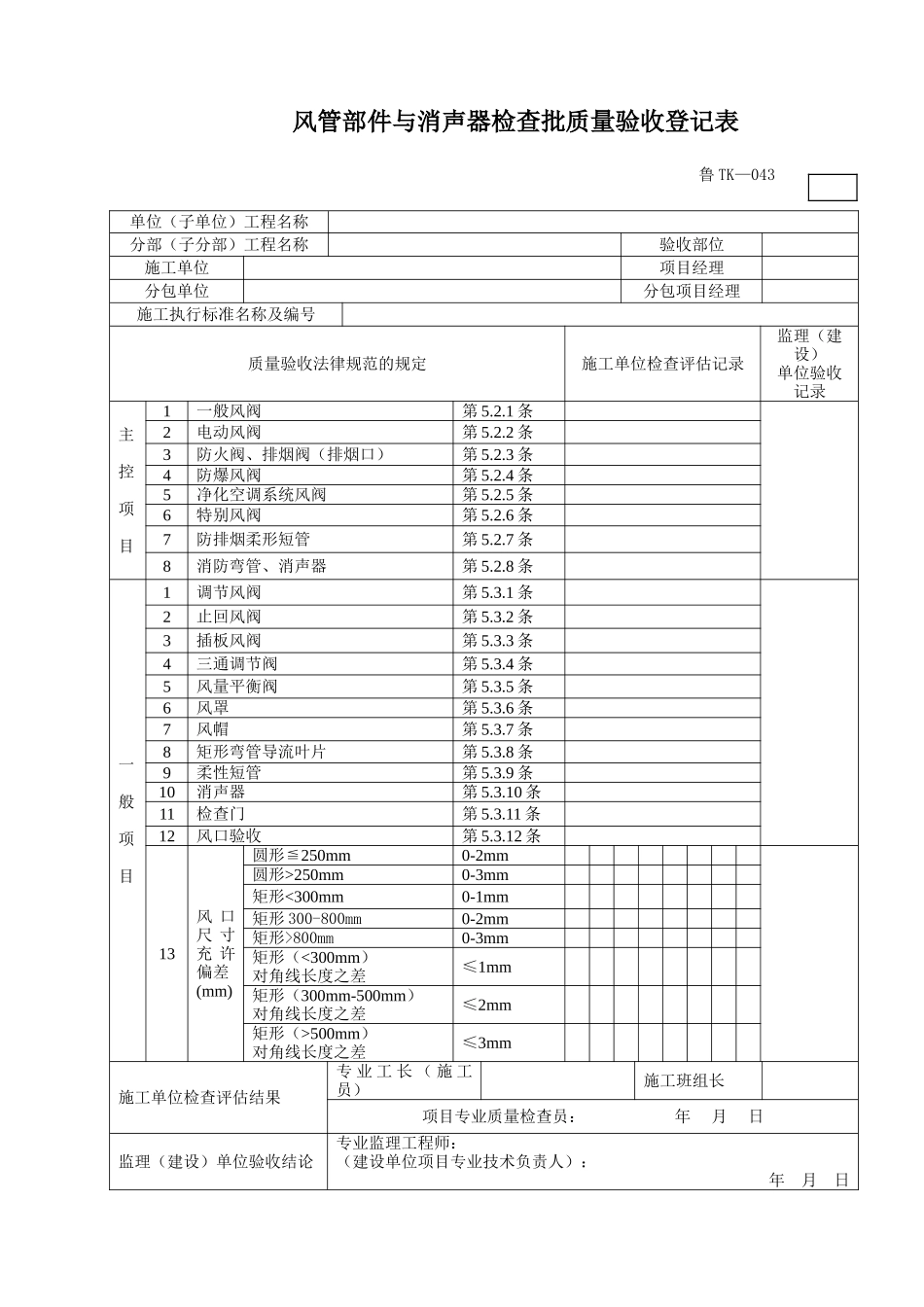

风管部件与消声器检查批质量验收登记表鲁 TK—043 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号质量验收法律规范的规定施工单位检查评估记录监理（建设）单位验收记录主控项目1一般风阀第 5.2.1 条2电动风阀第 5.2.2 条3防火阀、排烟阀（排烟口）第 5.2.3 条4防爆风阀第 5.2.4 条5净化空调系统风阀第 5.2.5 条6特别风阀第 5.2.6 条7防排烟柔形短管第 5.2.7 条8消防弯管、消声器第 5.2.8 条一般项目1调节风阀第 5.3.1 条2止回风阀第 5.3.2 条3插板风阀第 5.3.3 条4三通调节阀第 5.3.4 条5风量平衡阀第 5.3.5 条6风罩第 5.3.6 条7风帽第 5.3.7 条8矩形弯管导流叶片第 5.3.8 条9柔性短管第 5.3.9 条10消声器第 5.3.10 条11检查门第 5.3.11 条12风口验收第 5.3.12 条13风 口尺 寸充 许偏差(mm)圆形≦250mm0-2mm圆形>250mm0-3mm矩形<300mm0-1mm矩形 300-800mm0-2mm矩形>800mm0-3mm矩形（<300mm）对角线长度之差≤1mm矩形（300mm-500mm）对角线长度之差≤2mm矩形（>500mm）对角线长度之差≤3mm施工单位检查评估结果专 业 工 长 （ 施 工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年 月 日山东省建设工程质量监督总站监制说 明主控项目： 1 一般风阀的手轮或板手应以顺时针方向转动为关闭，调节范围及启动角度指标应与叶片启动角度一致。手动操作和观测检查。 2 ．电动风阀驱动装置，动作应可靠，在最大工作压力下工作正常。检查产品合格证明文献、性能检测报告，观测检查或测试。 3 ．防火阀、排烟阀（排烟口）必须符合消防产品标准规定。检查产品合格证明文献和性能检测报告 。 4 ．防火风阀制作材料必须符合设计规定。不得自行替换。尺量和观测检查。 5 ．净化空调系统风阀各种配件应用镀锌或防腐解决，阀体与外界相通的缝隙，应密封。检查核对材料，手动操作并观测检查。 6 ．工作压力大于 1000 Pa 的调节风阀，生产厂家应提供强度测试合格证书。检查产品合格证明文献和性能测试报告。 7 ．防排烟系统柔性短管制作材料必须为不燃材料。检查材料品种合格证明文献。 8 ．消声弯管平面边长＞ 800 mm ，应设吸声导流片。消声器迎风面布质覆面层应有保护措施；净化空调系统消声器内的覆面应为不产尘材料。检查产品合...
