齿轮传动设计哈工大机械设计大学毕设论文

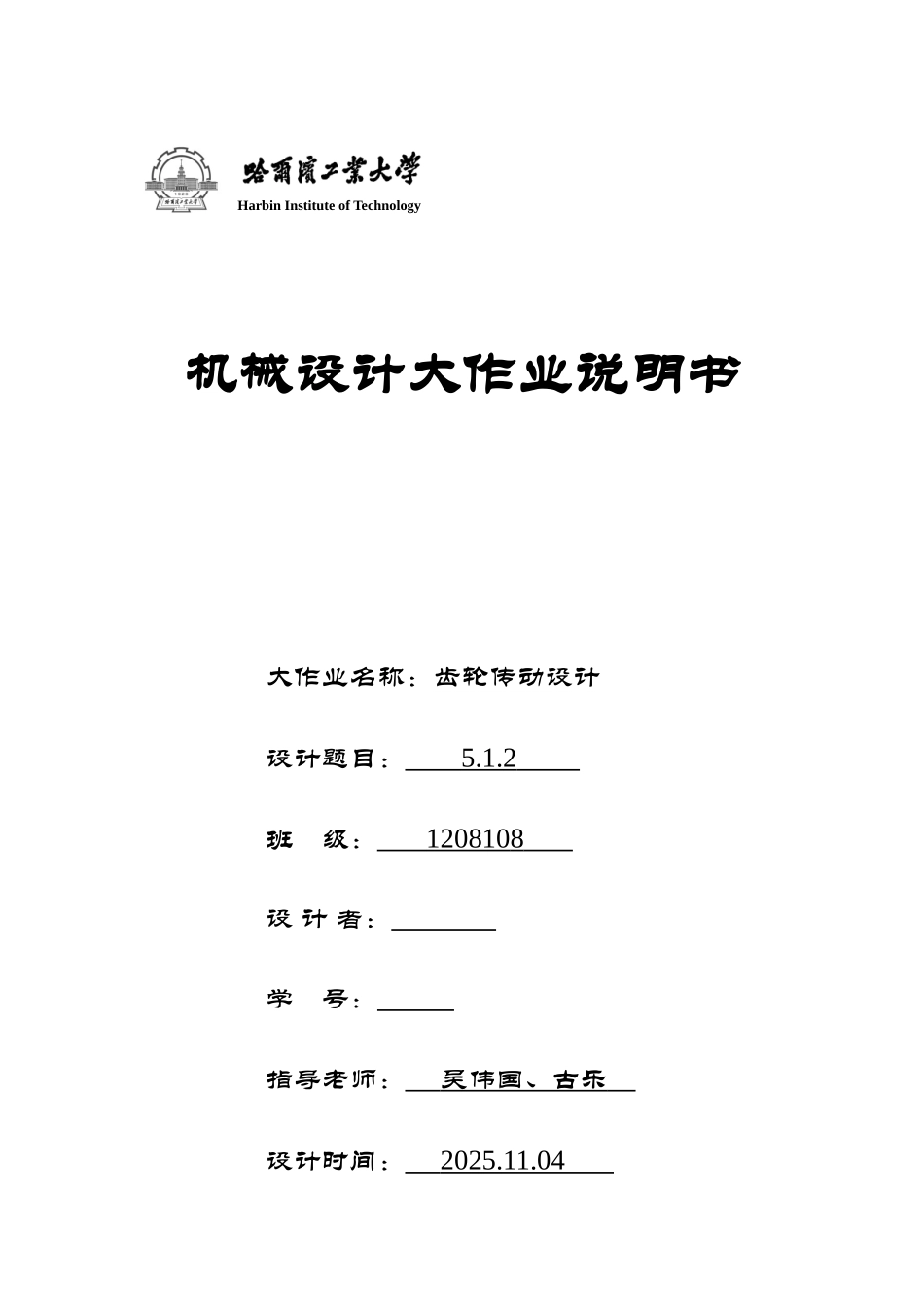

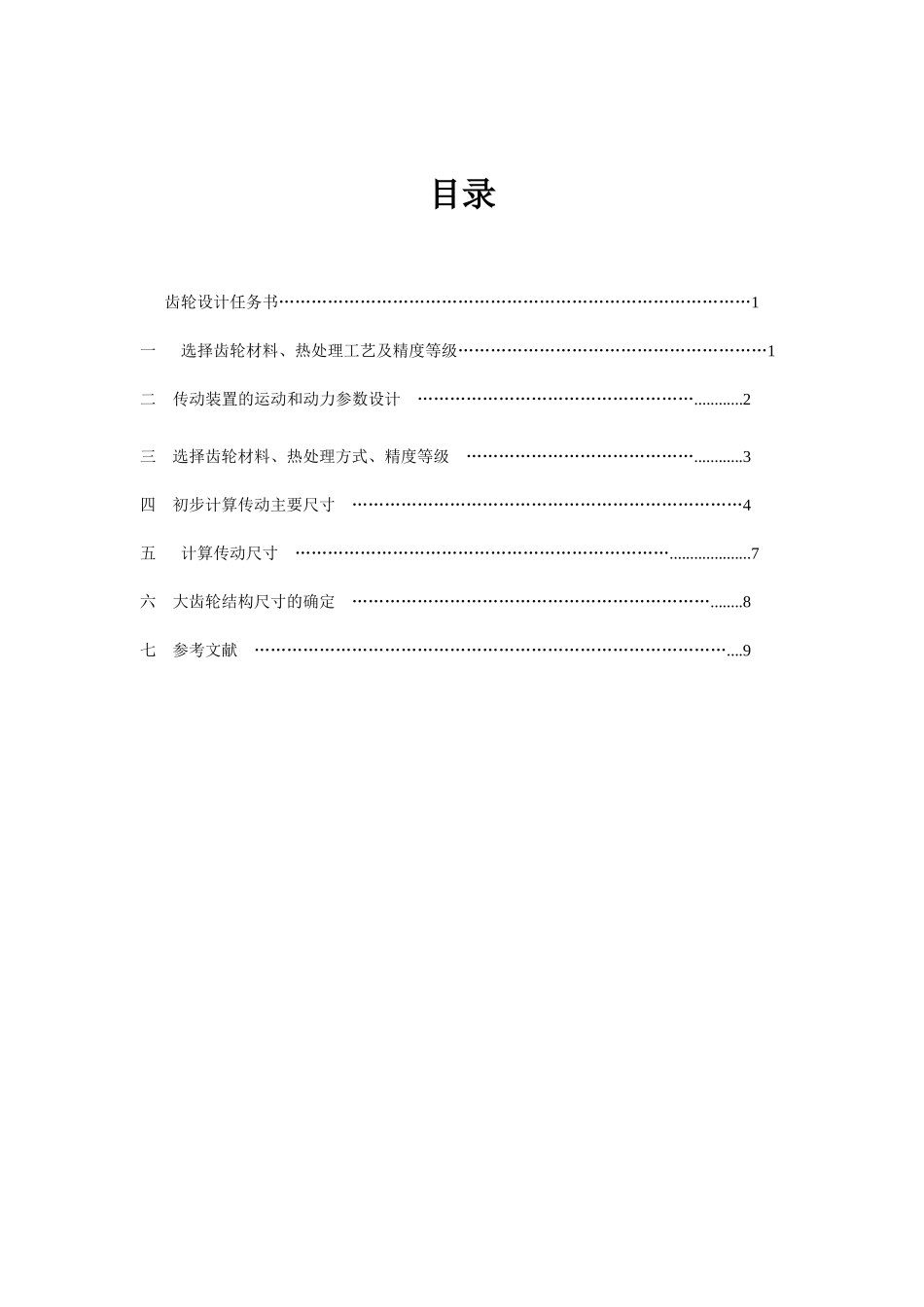

Harbin Institute of Technology机械设计大作业说明书大作业名称：齿轮传动设计 设计题目： 5.1. 2 班 级： 120810 8 设 计 者： 学 号： 指导老师： 吴伟国、古乐 设计时间： 2025.11.04 哈尔滨工业大学 目录 齿轮设计任务书……………………………………………………………………………1一 选择齿轮材料、热处理工艺及精度等级…………………………………………………1二 传动装置的运动和动力参数设计 ……………………………………………............2 三 选择齿轮材料、热处理方式、精度等级 ……………………………………............3四 初步计算传动主要尺寸 ………………………………………………………………4五 计算传动尺寸 ……………………………………………………………....................7六 大齿轮结构尺寸的确定 …………………………………………………………........8七 参考文献 ……………………………………………………………………………....9一、机械设计作业任务书1. 设计题目：齿轮传动设计 2. 设计结构简图3. 设计原始数据机器工作平稳，单向回转，成批生产方案Pd（KW）轴承座中心高 H（mm）最短工作年限 L工作环境5.1.2496010021803 年 3 班室外有尘三、 选择齿轮材料、热处理方式、精度等级带式输送机为一般机械，且要求成批生产，故毛坯需选用模锻工艺，起模斜度为1:10。 故由已知大小齿轮均选用45 号钢采纳软齿面。 由参考文献 1 表 6.2 查得： 小齿轮调质处理齿面硬度为217~225HBW平均硬度 236HBW 大齿轮正火处理齿面硬度为162~217HBW平均硬度 189.5HBW。 由参考文献 2 表 16.1 查得齿轮可选用8 级精度。二、 传动装置的运动和动力参数设计1.选择电动机由方案图表中的数据要求，查参考文献【2】表 14.1 Y 系列三相异步电动机的型号及相关数据选择可选择 Y132S-6。可查得轴径为 38mm,长为 80mm。2.计算传动装置的总传动比 i 并分配传动比 总传动比：带式运输机为二级传动系统，且要求第一级 V 带传动的传动比=2分配传动比：故第二级齿轮传动的传动比为：。3、传动装置各轴的运动参数（1）、各轴转速电动机轴 =960r/min轴 =/=480r/min轴 =/=100r/min卷筒轴 =100r/min（2）、各轴输入功率电动机轴 P=4KW轴其中-V 带传动效率，由参考文献【2】表 9.1，有=0.96；代入数据：轴 其中 -齿轮传动效率，由参考...
