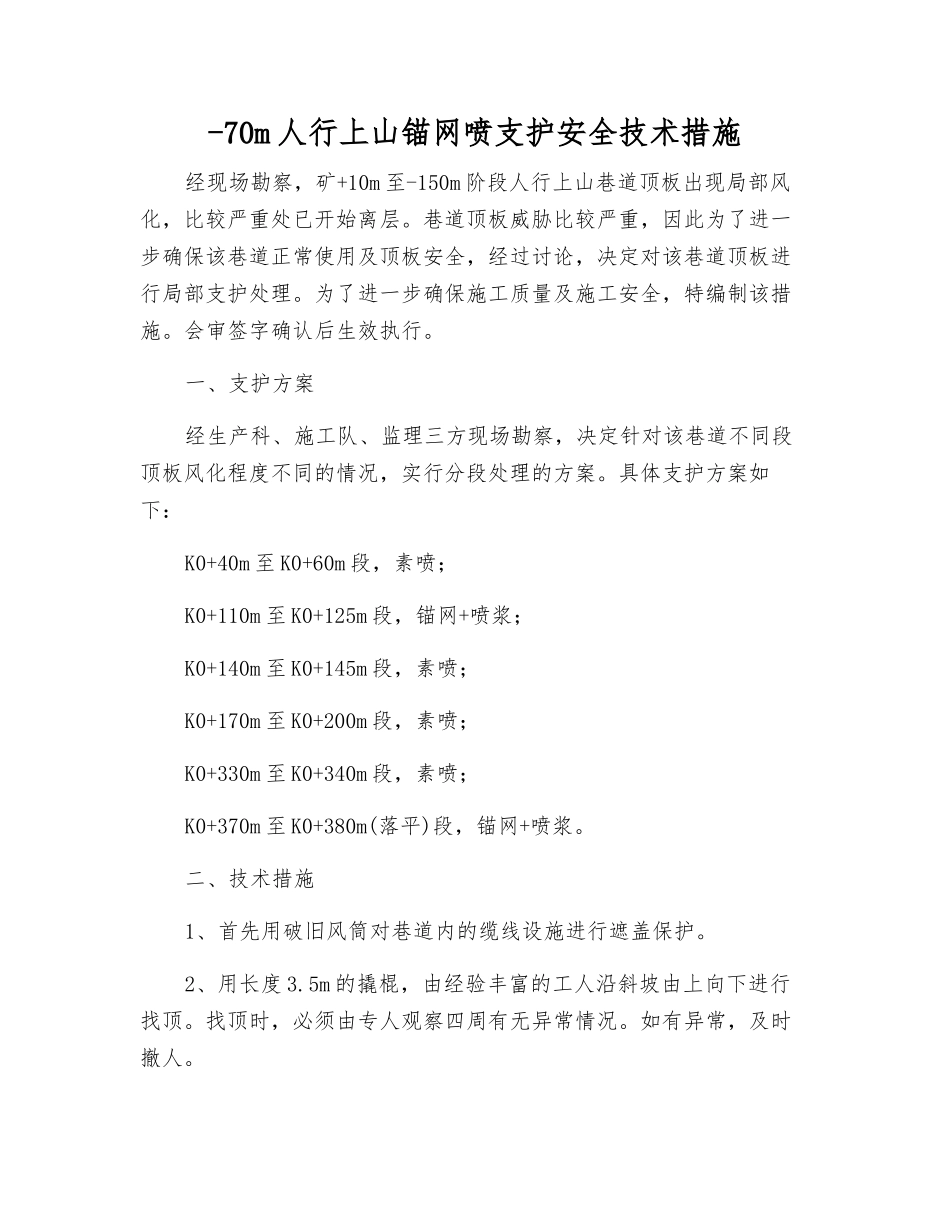

-70m人行上山锚网喷支护安全技术措施

-70m 人行上山锚网喷支护安全技术措施经现场勘察，矿+10m 至-150m 阶段人行上山巷道顶板出现局部风化，比较严重处已开始离层。巷道顶板威胁比较严重，因此为了进一步确保该巷道正常使用及顶板安全，经过讨论，决定对该巷道顶板进行局部支护处理。为了进一步确保施工质量及施工安全，特编制该措施。会审签字确认后生效执行。一、支护方案经生产科、施工队、监理三方现场勘察，决定针对该巷道不同段顶板风化程度不同的情况，实行分段处理的方案。具体支护方案如下：K0+40m 至 K0+60m 段，素喷；K0+110m 至 K0+125m 段，锚网+喷浆；K0+140m 至 K0+145m 段，素喷；K0+170m 至 K0+200m 段，素喷；K0+330m 至 K0+340m 段，素喷；K0+370m 至 K0+380m(落平)段，锚网+喷浆。二、技术措施1、首先用破旧风筒对巷道内的缆线设施进行遮盖保护。2、用长度 3.5m 的撬棍，由经验丰富的工人沿斜坡由上向下进行找顶。找顶时，必须由专人观察四周有无异常情况。如有异常，及时撤人。3、由于作业地点处巷道顶板较高，需搭设工作平台，故于地面利用 2 寸钢管焊接制作双层总高 1.8m 作业平台。为适应斜坡施工条件，要求作业平台下脚倾斜，倾角 23°（同人行上山巷道坡度）。4、斜坡下材料、设备时，首先将材料、设备提升至作业地点，然后用 Φ9.3mm 钢丝绳做成的稳绳将重车环绕，并稳固在轨道上。待稳绳受力后，方可从矿车中下材料、设备。（一）锚网支护1、支护设计：采纳 φ20*2000mm 右旋螺纹钢锚杆配合 3 条 Z2335型树脂锚固剂进行锚固，金属网片采纳 φ6*1000*2000mm 钢筋网。根据巷道中线一套，两侧对称各两套，总共 5 套锚杆布置。锚杆间距800*800mm。网片长轴中线垂直于巷道中线布置。2、支护工艺：首先以人行上山巷道中线为基准，根据锚杆设计间排距，标定锚杆安装眼位，并用红色喷漆做好标记；接着采纳 YT—29型风动凿岩机配合 1.5m 钎子，根据锚杆设计安装角度施工浅孔；然后用 2.2m 钎子套打浅眼至设计深度；待锚杆安装眼施工完毕后，用压风吹净眼孔内岩粉，并将 3 条锚固剂依次逐条放进眼口，用锚杆顶住药卷，轻轻逐条送至眼底，启动锚杆机将药卷边推动边搅拌。搅拌时间约 25～30s。搅拌充分后，停止搅拌约 30s，待树脂锚固剂凝固后慢慢将锚杆机退下，上好托盘，拧上螺帽，12 分钟之后，用扳手拧紧螺母，给锚杆施加一定预紧力，保证托盘压紧并紧贴巷道围岩表面，锚杆预紧力不小于 30KN。3、支护要求：锚杆...
