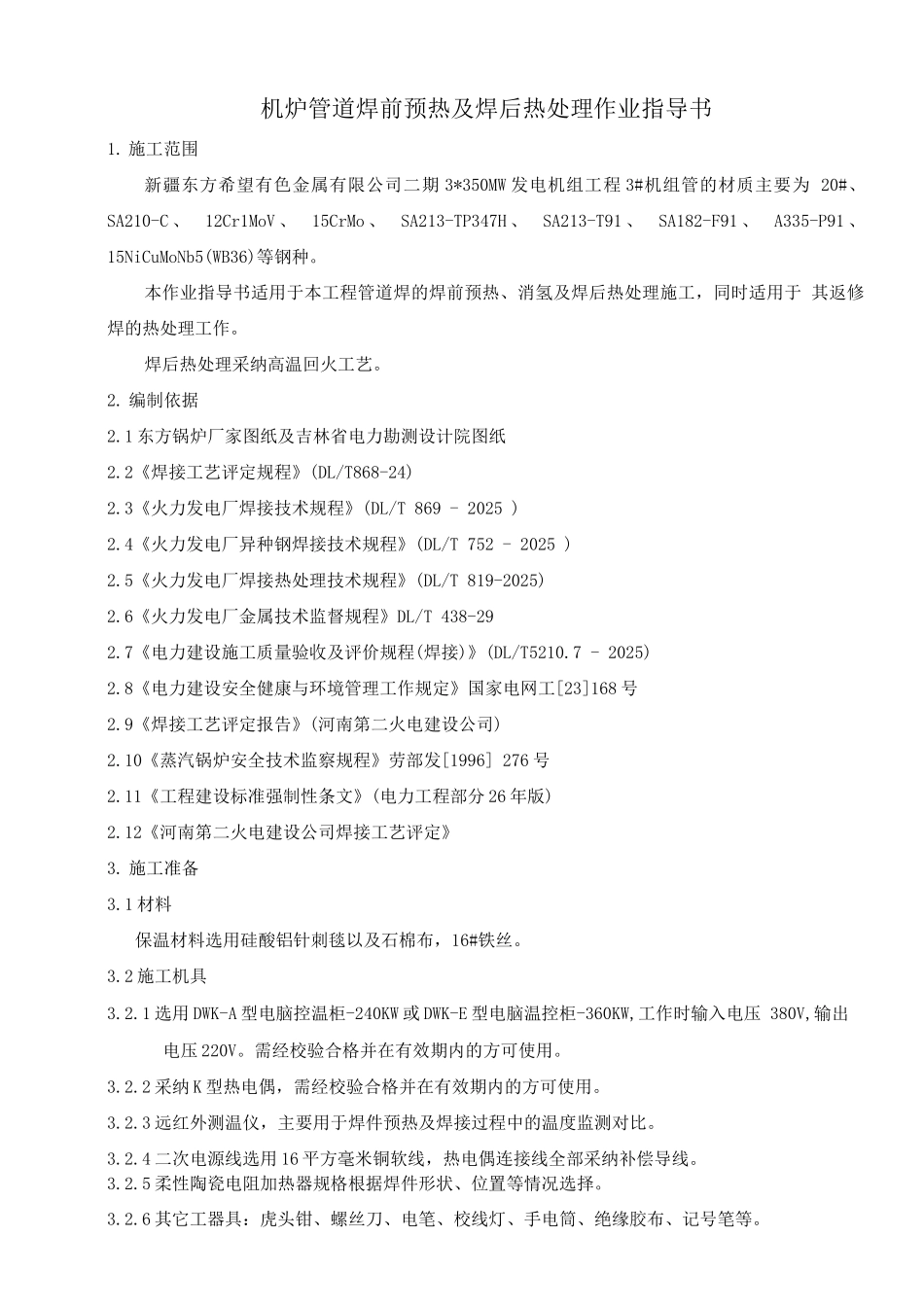

机炉管道焊前预热及焊后热处理作业指导书1. 施工范围新疆东方希望有色金属有限公司二期 3*350MW 发电机组工程 3#机组管的材质主要为 20#、 SA210-C 、 12Cr1MoV 、 15CrMo 、 SA213-TP347H 、 SA213-T91 、 SA182-F91 、 A335-P91 、 15NiCuMoNb5(WB36)等钢种。本作业指导书适用于本工程管道焊的焊前预热、消氢及焊后热处理施工，同时适用于 其返修焊的热处理工作。焊后热处理采纳高温回火工艺。2. 编制依据2.1 东方锅炉厂家图纸及吉林省电力勘测设计院图纸2.2《焊接工艺评定规程》(DL/T868-24)2.3《火力发电厂焊接技术规程》(DL/T 869 - 2025 )2.4《火力发电厂异种钢焊接技术规程》(DL/T 752 - 2025 )2.5《火力发电厂焊接热处理技术规程》(DL/T 819-2025)2.6《火力发电厂金属技术监督规程》DL/T 438-292.7《电力建设施工质量验收及评价规程(焊接)》(DL/T5210.7 - 2025)2.8《电力建设安全健康与环境管理工作规定》国家电网工[23]168 号2.9《焊接工艺评定报告》(河南第二火电建设公司)2.10《蒸汽锅炉安全技术监察规程》劳部发[1996] 276 号2.11《工程建设标准强制性条文》(电力工程部分 26 年版)2.12《河南第二火电建设公司焊接工艺评定》3. 施工准备3.1 材料保温材料选用硅酸铝针刺毯以及石棉布，16#铁丝。3.2 施工机具3.2.1 选用 DWK-A 型电脑控温柜-240KW 或 DWK-E 型电脑温控柜-360KW,工作时输入电压 380V,输出电压 220V。需经校验合格并在有效期内的方可使用。3.2.2 采纳 K 型热电偶，需经校验合格并在有效期内的方可使用。3.2.3 远红外测温仪，主要用于焊件预热及焊接过程中的温度监测对比。3.2.4 二次电源线选用 16 平方毫米铜软线，热电偶连接线全部采纳补偿导线。3.2.5 柔性陶瓷电阻加热器规格根据焊件形状、位置等情况选择。3.2.6 其它工器具：虎头钳、螺丝刀、电笔、校线灯、手电筒、绝缘胶布、记号笔等。3.3 技术资料3.3. 1 热处理工艺曲线图3.3.2 热处理曲线对比表3.3.3 技术交底记录4.预热及热处理工艺4.1 预热焊前预热是为了防止焊接过程中出现裂纹，减少焊接应力和焊接变形。4.1.1 各种钢焊接允许的最低环境温度为：A-I 类-10C;A-II、A-III、B-I 类 0°C;B-II、B-III 类 5 C。预热温度参见表 1钢的合金系（举例钢号管材板材壁厚(mm)预热温度（C）壁厚(mm)预热温度（C）碳含量＜0.35%的碳素钢及铸件>261〜2>341〜150C-Mn(Q345)>15150〜2>30>281Cr-0.5Mo...
