10.施工电梯基础施工方案VIP专享

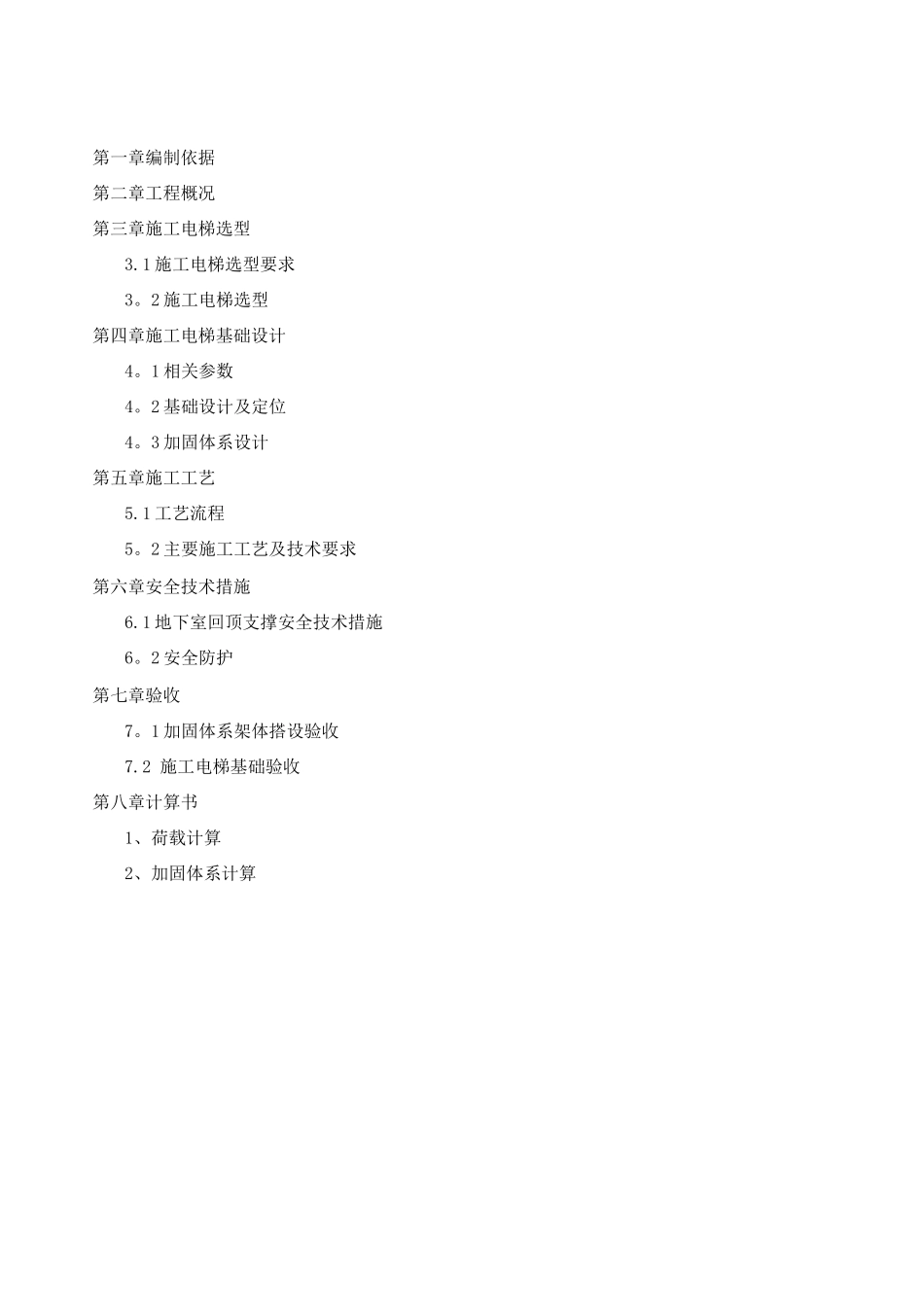

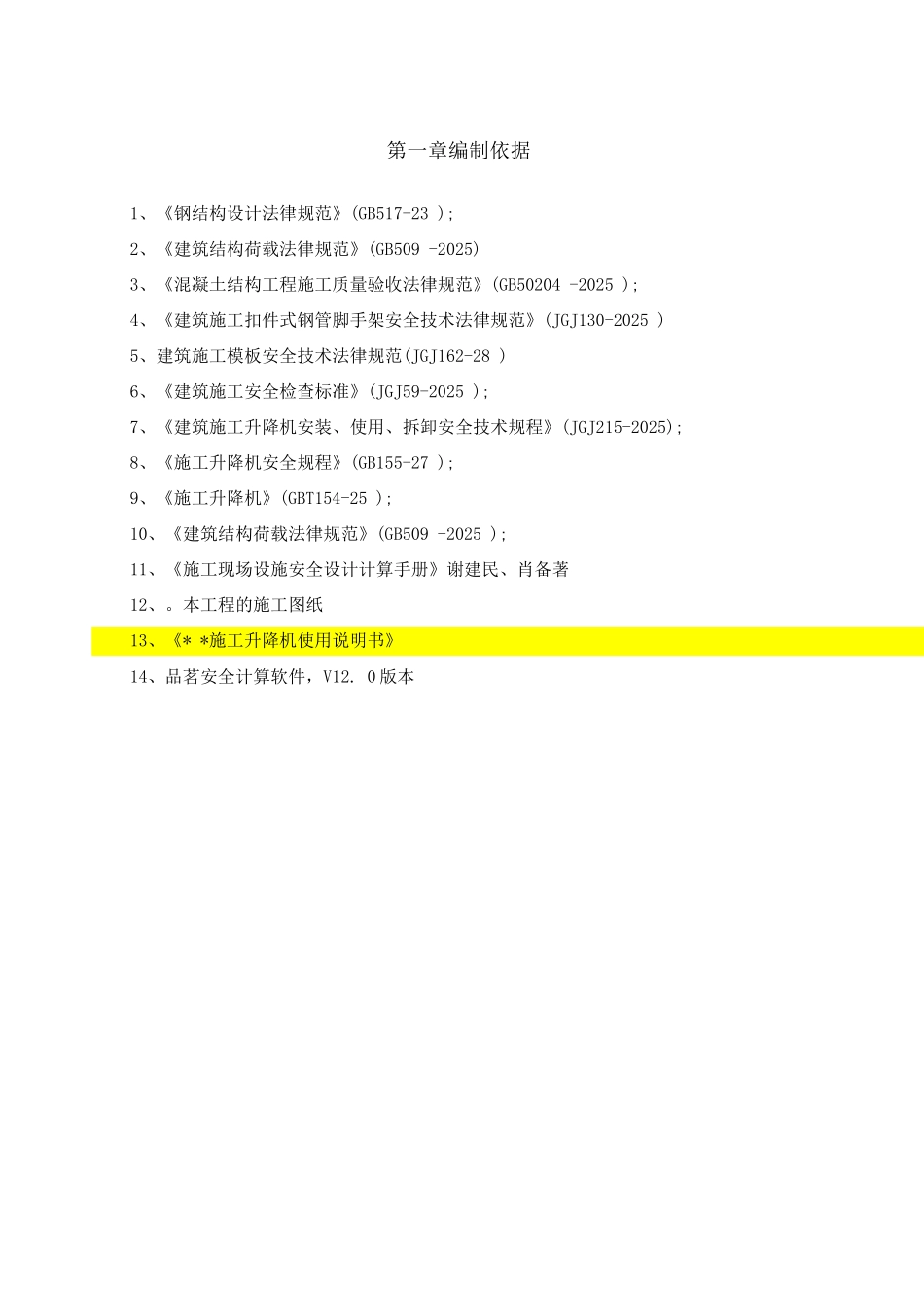

第一章编制依据第二章工程概况第三章施工电梯选型3.1 施工电梯选型要求3。2 施工电梯选型第四章施工电梯基础设计4。1 相关参数4。2 基础设计及定位4。3 加固体系设计第五章施工工艺5.1 工艺流程5。2 主要施工工艺及技术要求第六章安全技术措施6.1 地下室回顶支撑安全技术措施6。2 安全防护第七章验收7。1 加固体系架体搭设验收7.2 施工电梯基础验收第八章计算书1、荷载计算2、加固体系计算第一章编制依据1、《钢结构设计法律规范》(GB517-23 );2、《建筑结构荷载法律规范》(GB509 -2025)3、《混凝土结构工程施工质量验收法律规范》(GB50204 -2025 );4、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025 )5、建筑施工模板安全技术法律规范(JGJ162-28 )6、《建筑施工安全检查标准》(JGJ59-2025 );7、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2025);8、《施工升降机安全规程》(GB155-27 );9、《施工升降机》(GBT154-25 );10、《建筑结构荷载法律规范》(GB509 -2025 );11、《施工现场设施安全设计计算手册》谢建民、肖备著12、。本工程的施工图纸13、《* *施工升降机使用说明书》14、品茗安全计算软件，V12. 0 版本第二章工程概况2.1 工程概况工程名称工程地点建设单位监理单位施工单位中城建设有限责任公司序号楼号建筑类型结构形式层数层高(m)建筑总高(m)室外地面标高(m)1232.2 方案适用范围本方案适用于基础位于地下室顶板上的施工电梯基础。第三章施工电梯选型3.1 施工电梯选型要求一、施工电梯选型包括数量、载重量及运行速度。二、施工电梯的服务面积约为 7 ，楼栋单层面积大于该面积考虑设置两台。进度较急、框架结构或类框架结构（砌筑、抹灰工程量较大），按单层面积 x1。3 后考虑选用。三、施工电梯载重量（单笼、双笼、载重量）一般选用双笼，总载重量 2TX2,面积较小的剪力墙结构可选用单笼.四、变频电梯的运行速度可达 90m/min 普通电梯的只有 35m/min，电梯从底层到顶层不超过1。5min 为宜.层数超过 17 层（3m/层）应使用变频电梯.3.2 施工电梯选型施工电梯具体型号施工电梯具体型号施工电梯数量（台）施工电梯数量（台）建筑施工升降机示意图电缆导向架cable guiding devfc-e附墙架mast tie时重couiiterwe ight层门landing gate安装吊杆jib ftttnchment吊笼顶部围栏fence防坠安全器safety device层站导轨架标准节mast sfitition地面防护围栏base level t?nc...
