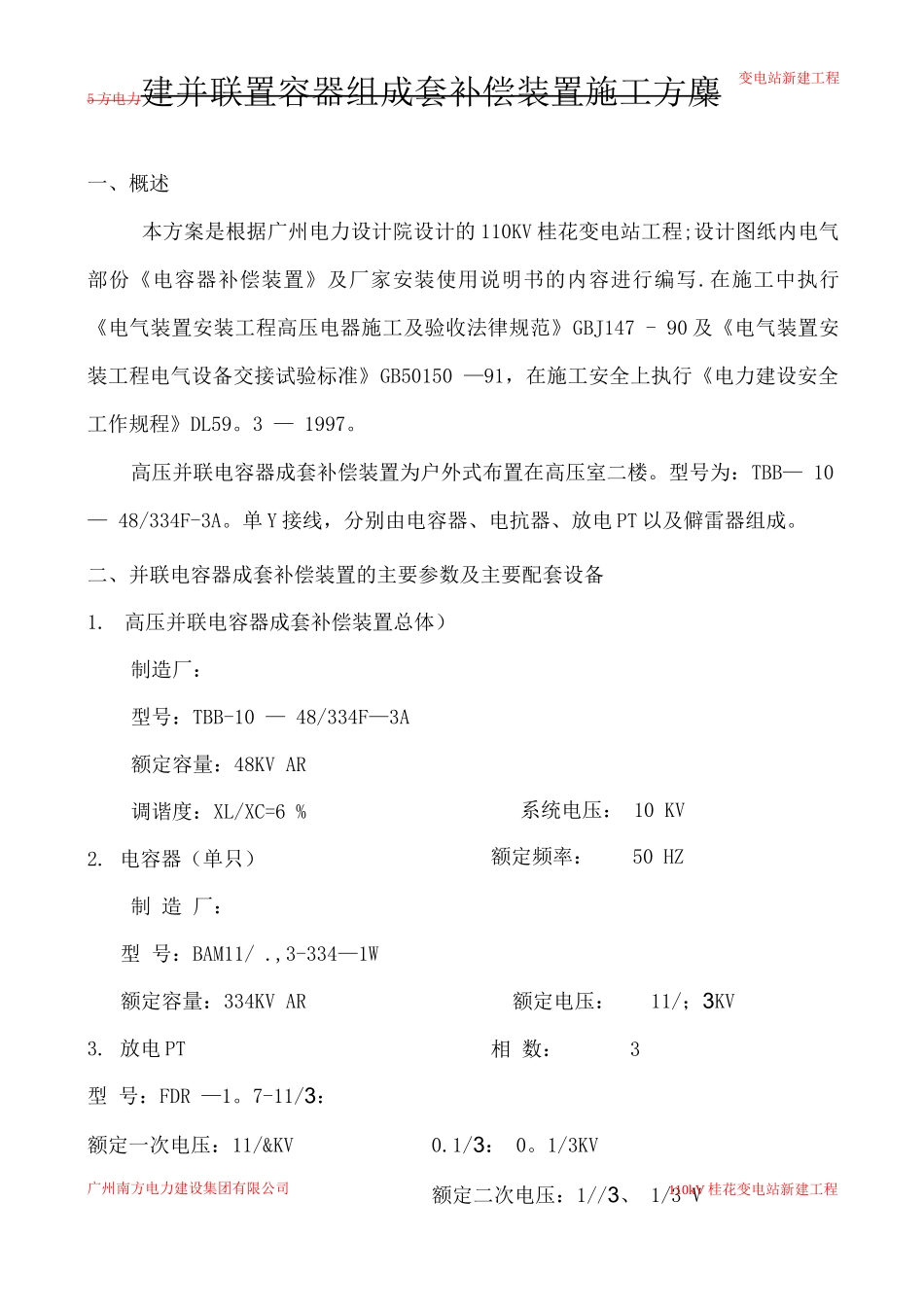

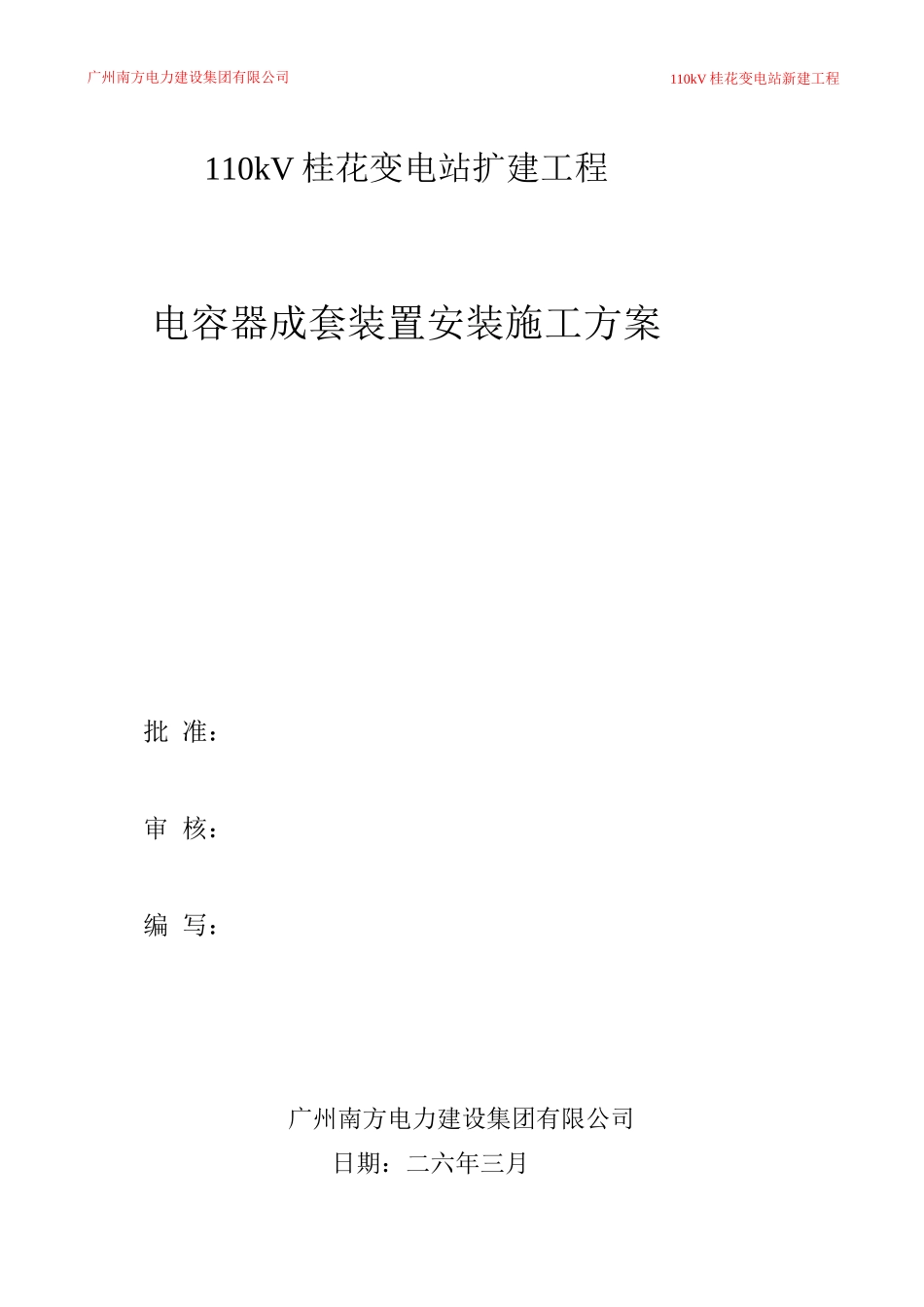

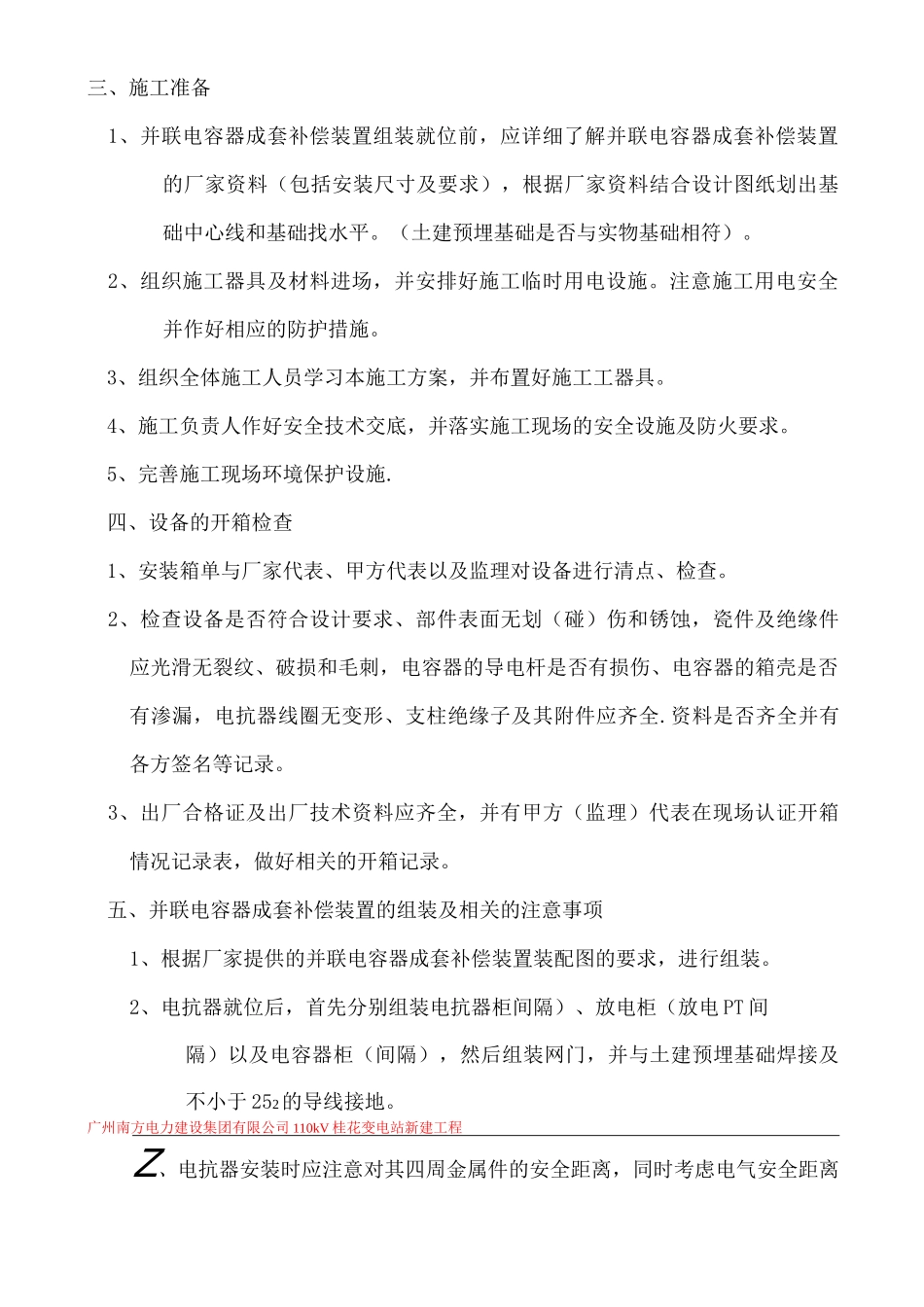

广州南方电力建设集团有限公司110kV 桂花变电站扩建工程电容器成套装置安装施工方案批 准：审 核：编 写：广州南方电力建设集团有限公司日期：二六年三月110kV 桂花变电站新建工程一、概述本方案是根据广州电力设计院设计的 110KV 桂花变电站工程;设计图纸内电气部份《电容器补偿装置》及厂家安装使用说明书的内容进行编写.在施工中执行《电气装置安装工程高压电器施工及验收法律规范》GBJ147 - 90 及《电气装置安装工程电气设备交接试验标准》GB50150 —91，在施工安全上执行《电力建设安全工作规程》DL59。3 — 1997。高压并联电容器成套补偿装置为户外式布置在高压室二楼。型号为：TBB— 10 — 48/334F-3A。单 Y 接线，分别由电容器、电抗器、放电 PT 以及僻雷器组成。二、并联电容器成套补偿装置的主要参数及主要配套设备1. 高压并联电容器成套补偿装置总体）制造厂：型号：TBB-10 — 48/334F—3A额定容量：48KV AR调谐度：XL/XC=6 %2. 电容器（单只）制 造 厂：型 号：BAM11/ .,3-334—1W额定容量：334KV AR3. 放电 PT型 号：FDR —1。7-11/3：额定一次电压：11/&KV广州南方电力建设集团有限公司系统电压： 10 KV额定频率：50 HZ额定电压：11/；3KV相 数：30.1/3： 0。1/3KV额定二次电压：1//3、 1/3 V5 方电力建并联置容器组成套补偿装置施工方麋110kV 桂花变电站新建工程变电站新建工程三、施工准备1、并联电容器成套补偿装置组装就位前，应详细了解并联电容器成套补偿装置的厂家资料（包括安装尺寸及要求），根据厂家资料结合设计图纸划出基础中心线和基础找水平。（土建预埋基础是否与实物基础相符）。2、组织施工器具及材料进场，并安排好施工临时用电设施。注意施工用电安全并作好相应的防护措施。3、组织全体施工人员学习本施工方案，并布置好施工工器具。4、施工负责人作好安全技术交底，并落实施工现场的安全设施及防火要求。5、完善施工现场环境保护设施.四、设备的开箱检查1、安装箱单与厂家代表、甲方代表以及监理对设备进行清点、检查。2、检查设备是否符合设计要求、部件表面无划（碰）伤和锈蚀，瓷件及绝缘件应光滑无裂纹、破损和毛刺，电容器的导电杆是否有损伤、电容器的箱壳是否有渗漏，电抗器线圈无变形、支柱绝缘子及其附件应齐全.资料是否齐全并有各方签名等记录。3、出厂合格证及出厂技术资料应齐全，并有甲方（监理）代表在现场认证开箱情况记录表，做好相关的开箱记录。...
