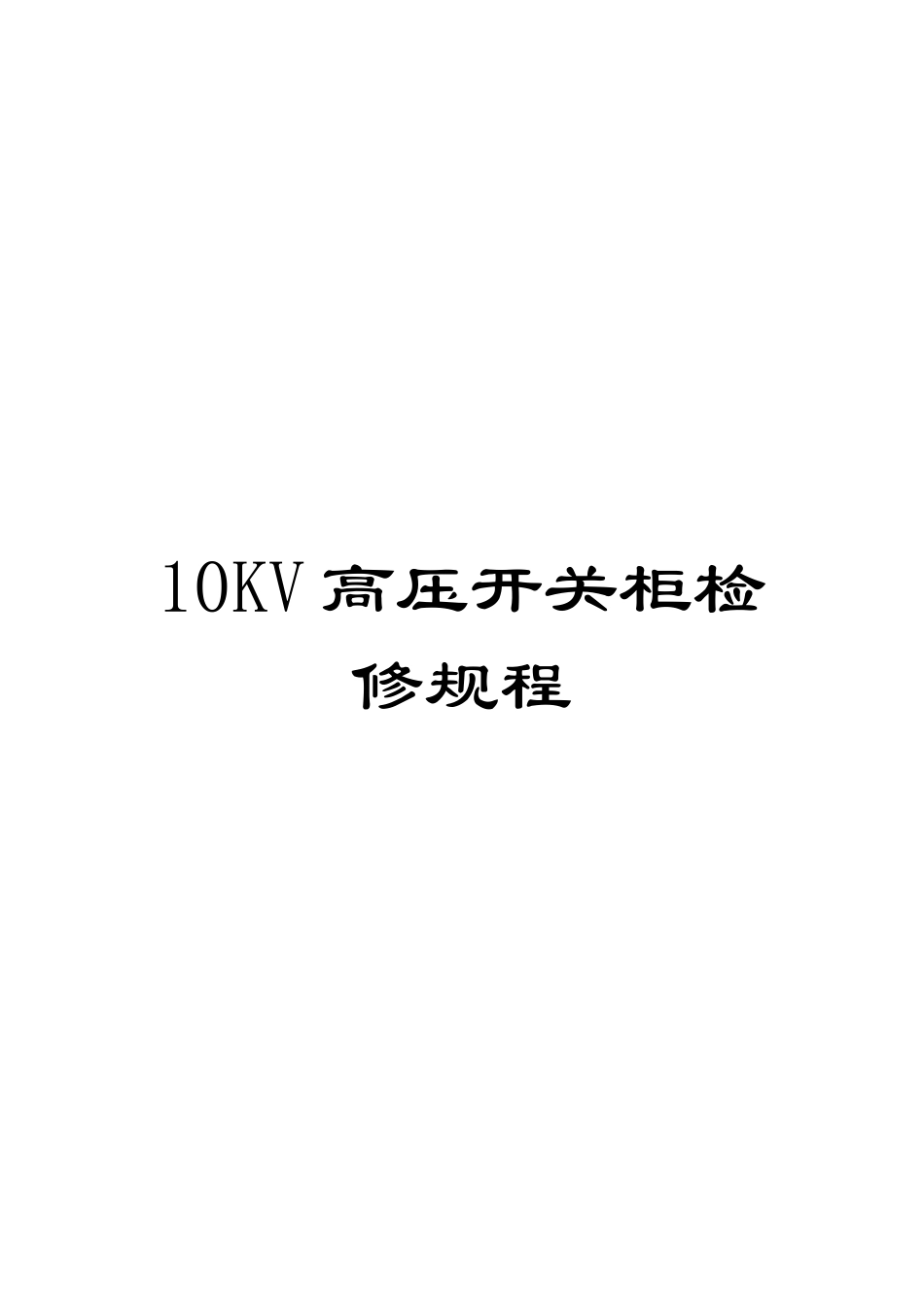

10KV高压开关柜检修规程

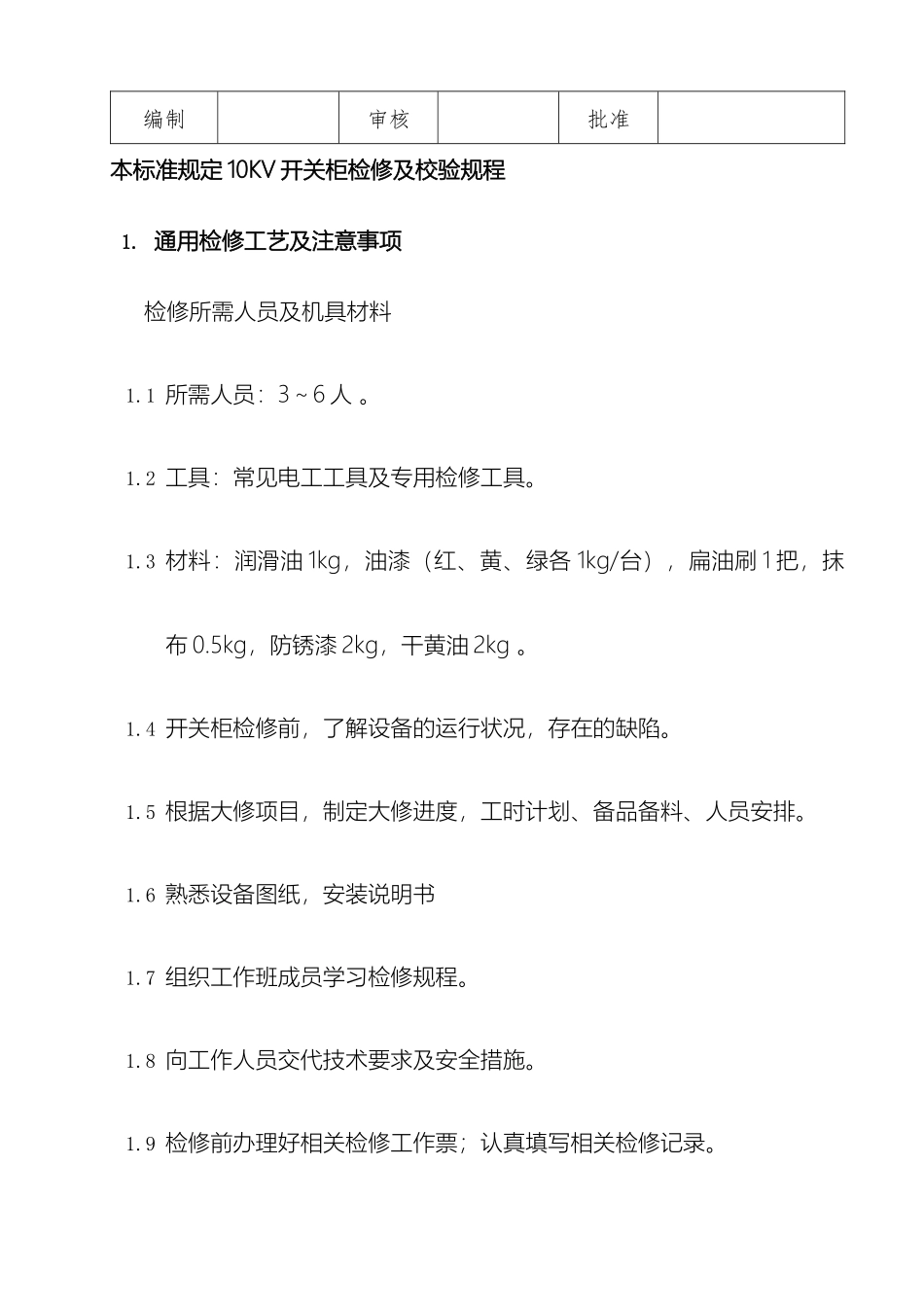

10KV 高压开关柜检修规程编制审核批准本标准规定 10KV 开关柜检修及校验规程1. 通用检修工艺及注意事项检修所需人员及机具材料 1.1 所需人员：3～6 人 。 1.2 工具：常见电工工具及专用检修工具。 1.3 材料：润滑油 1kg，油漆（红、黄、绿各 1kg/台），扁油刷 1 把，抹布 0.5kg，防锈漆 2kg，干黄油 2kg 。1.4 开关柜检修前，了解设备的运行状况，存在的缺陷。1.5 根据大修项目，制定大修进度，工时计划、备品备料、人员安排。1.6 熟悉设备图纸，安装说明书1.7 组织工作班成员学习检修规程。1.8 向工作人员交代技术要求及安全措施。1.9 检修前办理好相关检修工作票；认真填写相关检修记录。2. 检修周期（表 1）表 1检修类别检修周期（月）日常检修3 个月（或停车时检修）计划性检修12~243. 高压开关柜的检修说明1.1 高压开关柜的检修，包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备，关于开关柜内的独立设备，如本检修工艺未详细说明，可参见相关设备的检修工艺。1.2 开关柜内二次回路每三月检查一次，对小车隔离触指进行检查；操作机构的合闸与分闸线圈的电阻，每二年测量一次。 4. 高压开关柜日常维护项目和要求4.1 检查、清扫开关柜，柜体清洁无灰尘。柜面观察窗清洁透明。 4.2 柜面元件安装端正，接线牢固，电度表、高压带电指示装置、继电器及信号灯工作正常，符合相关规定。检查开关位置指示信号灯指示正确。4.3 检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装置作用可靠，在有电情况下不能打开柜门。手车位置检测行程开关作用良好，能正确反映手车位置。开关机械位置闭锁装置作用良好。检查二次回路连接牢固，接线正确。4.4 拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。4.5 检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。手车推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。4.6 电流互感器及过电压吸收装置。用抹布擦拭互感器及过电压吸收装置表面，检查一次接线紧固情况。检查互感器二次端子和铁芯接地良好。检修工艺及质量标准序号检修项目工艺要点及注意事项质量标准1开关柜体检修a. 断路器拉至试验位置，清扫检查断路器移动轨道、挡板连杆、轴销等情况。注意：单个开关柜检修时，若母线未停电，严禁打开上挡板！b. 接地闸刀及闭锁机构检查；...
