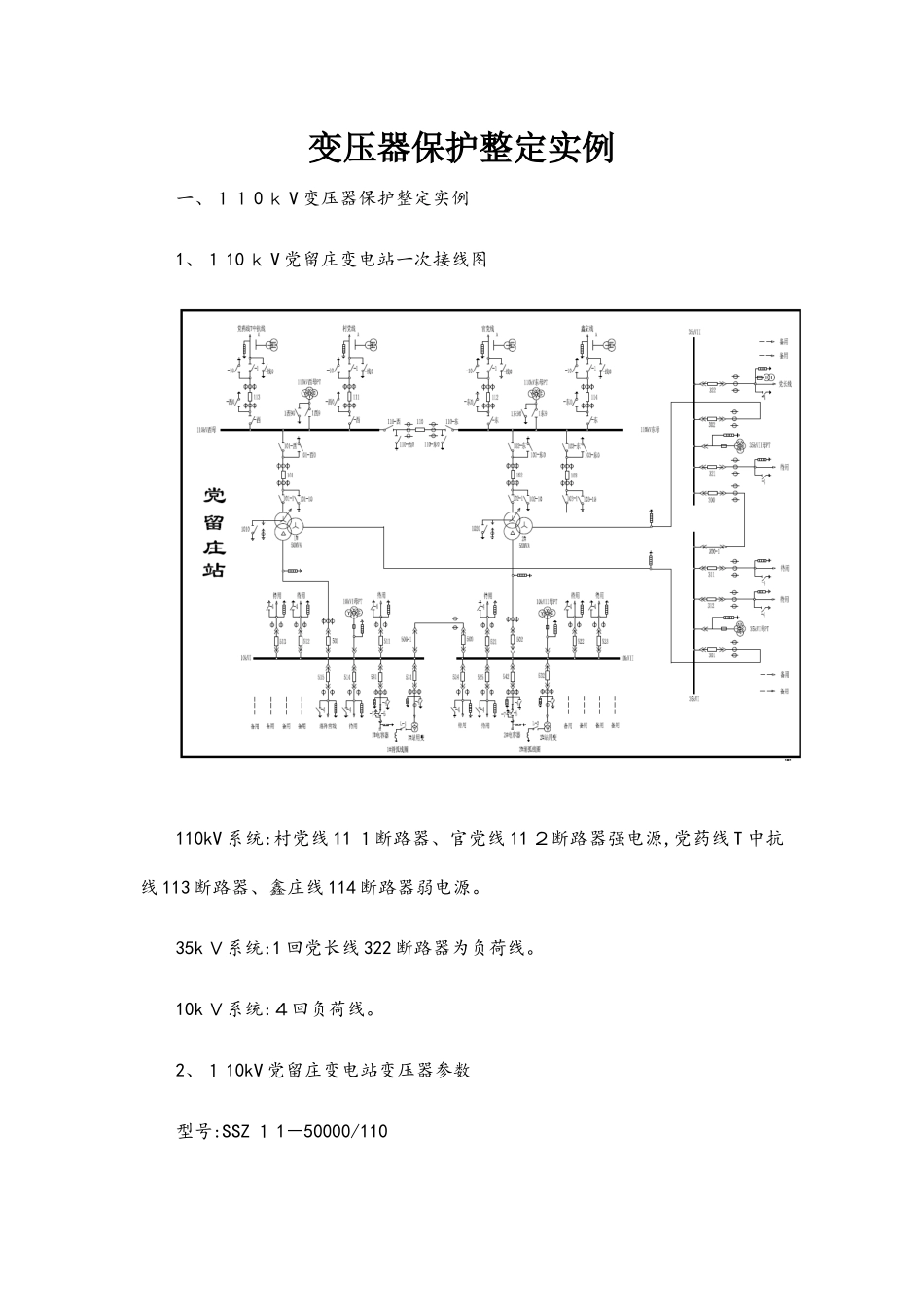

变压器保护整定实例一、１１ 0 ｋ V 变压器保护整定实例1、１ 10 ｋ V 党留庄变电站一次接线图110kV 系统:村党线 11 １断路器、官党线 11 ２断路器强电源,党药线 T 中抗线 113 断路器、鑫庄线 114 断路器弱电源。35k Ｖ系统:1 回党长线 322 断路器为负荷线。10k Ｖ系统:４回负荷线。2、１ 10kV 党留庄变电站变压器参数型号:SSZ １ 1－50000/110容量比:5 ０ MVA/５０Ｍ VA/50M Ｖ A额定电压:1 １ 0±8×1、2 ５％kV/３ 8、５±2×２、5％kV／10、5kV额定电流:2 ６ 2、4 Ａ/780、2A/２ 740、３ A(高中、高低、中低)阻抗电压:1 ０、3%/18、3%/6、4％3、１ 1 ０ kV 党留庄变电站 2＃主变保护定值整定1) 差动速断电流 一般取额定电流得 5~8 倍(躲励磁涌流),且要求保护安装处灵敏度不小于1、５(差动速断保护范围到高压绕组)。动作值:5Ie＝5×262、4＝１ 31 ２ A灵敏度校验:保护安装处 I(2)=250 ３ A Klm=２５０ 3÷1312=1、9>１、5２ ) 差动保护启动电流 一般取额定电流得 0、3～0、8 倍(此保护有涌流差别能力,所以躲不平衡电流),且要求灵敏度不小于 1、5(差动保护范围为变压器全范围)。动作值:０、５Ｉ e=0、５×2 ６ 2、4＝13 １、2 A灵敏度校验:主变低压侧故障Ｉ(2)=８ 06 A Kl ｍ=806÷1 ３ 1、２＝６>1、53) 高压侧 复合电压 闭锁电流 ( 单侧电源变压器只配置一段 ) 一般按变压器额定电流整定,计算公式为:Ｉ＝K Ｋ×Ie/ KfＫ K－可靠系数,取 1、1~1、3Kf-返回系数,取 0、85~0、9 ５动作值:Ｉ=1、1(为与低压侧过流ＩＩ段配合)×１、1×262、4÷0、８5=372、８ A时限:ｔ 1＝2、1 ｓ —跳三侧(与官党线距离Ｉ II 段配合,t3 １=2、４ｓ)灵敏度校验:主变低压侧故障,按两台主变并列运行分流考虑 I(２)=６ 0 ７ Ａ(此保护范围为:保证主变范围,一般可延伸到中低压母线甚至出线得一部分) Ｋ lm=607÷３ 72、8＝1、6>１、２４ ) 中、低压侧复合电压闭锁电流 ( 以中压侧为例 , 低压整定方法相同 ) Ａ)过流 I 段:按本侧母线故障有 1、５得灵敏度或与出线速断或限时速断保护配合(保护范围:保证本侧母线,一般可延伸到本侧线路得一部分,超不过线路I 段范围)。小方式时３ 5k Ｖ母线故障,单台主变提供短路电流 I(2)=３ 41 ３ A动作值:I＝3413÷1、5＝２ 274 Ａ时限:ｔ 1=０、６ s —跳分段(与出线 I 段或 I Ｉ段配合,此处与 I...
