2.2.2斜面一计算书

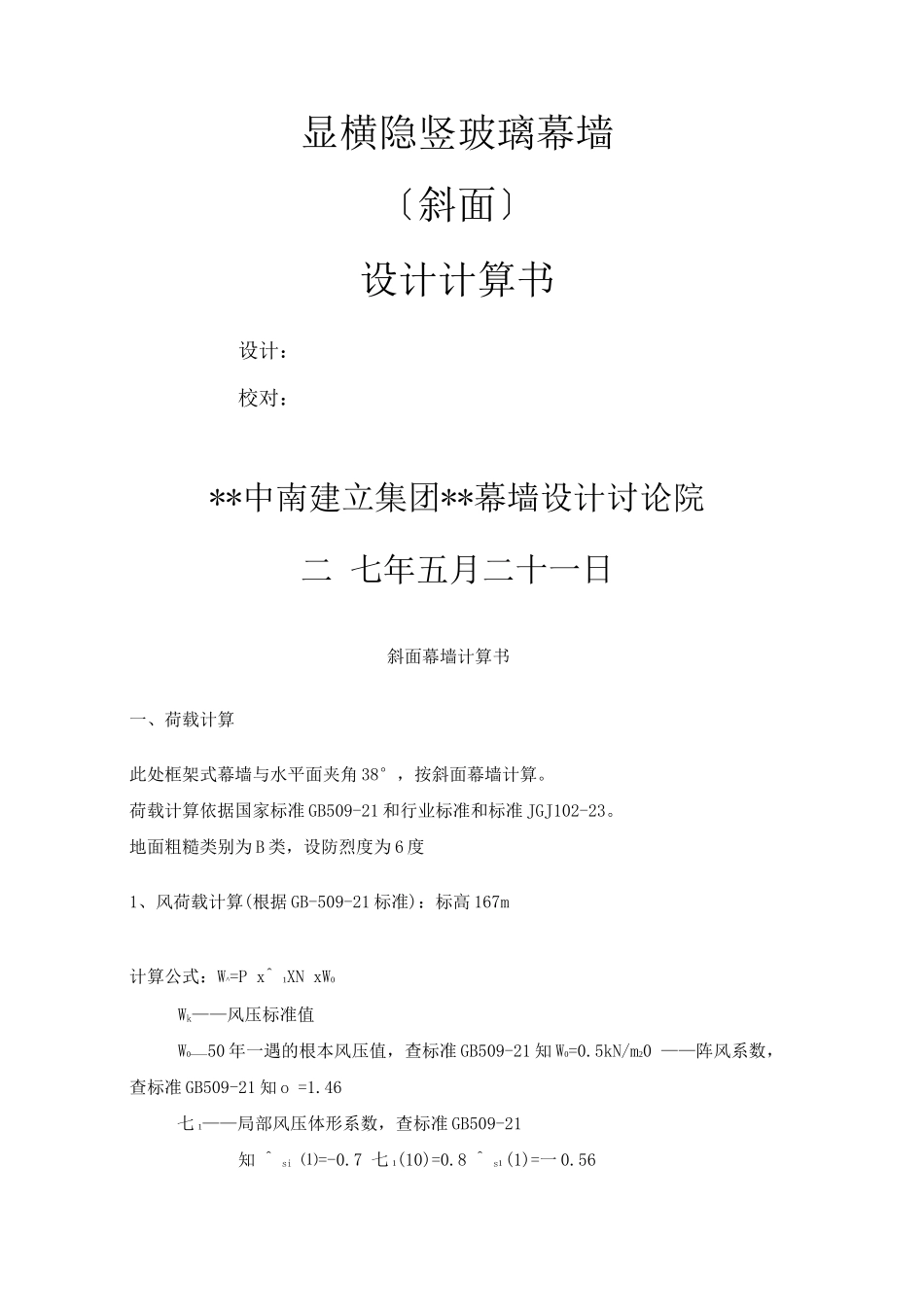

显横隐竖玻璃幕墙〔斜面〕设计计算书设计：校对：**中南建立集团**幕墙设计讨论院二 七年五月二十一日斜面幕墙计算书一、荷载计算此处框架式幕墙与水平面夹角 38°，按斜面幕墙计算。荷载计算依据国家标准 GB509-21 和行业标准和标准 JGJ102-23。地面粗糙类别为 B 类，设防烈度为 6 度1、风荷载计算(根据 GB-509-21 标准)：标高 167m计算公式：W^=P x^ 1XN xW0Wk——风压标准值W0——50 年一遇的根本风压值，查标准 GB509-21 知 W0=0.5kN/m20 ——阵风系数，查标准 GB509-21 知 o =1.46七 1——局部风压体形系数，查标准 GB509-21知 ^ si ⑴=-0.7 七 1(10)=0.8 ^ s1 (1)=一 0.56横梁计算附属面积 A1=2.14m2立柱计算附属面积 A2=7.35m2W：^si（Ai）= ^si（1） + [^si（10）-^si（1）]logA=0.7+（0.56-0.7）*log2.14=0.654 〔横梁〕N si（A2） = NS1（1） + [NS1（10）-Nsi （1）]logA2=0.7+（0.56-0.7）*log7.35=0.58 〔立柱〕匕一一风压高度变化系数，查标准 GB509-21 知匕=2.46把以上各值代于风荷载标准值计算公式得：W「1.46 x 0.654 X 2.46 X 0.5=1.174kN/m2〔横梁〕同理可得：立柱 Wk=1.04kN/m2由玻璃面与水平面夹角为 38。可得：垂直于玻璃面的风荷载 Wki= Wkxcos38° =0.925kN/m2平行于玻璃面的风荷载 Wk「Wkxsin38° =0.723kN/m2〔横梁〕立柱计算：Wki= Wkxcos38° =0.82kN/m2Wk「Wkxsin38° =0.64kN/m2风荷载设计值为：W=1.4Wk2、水平地震荷载计算：计算公式为：q =巳——-EKAPE——动力放大系数，取为 5.0ama*——地震影响系数，6 度设防时取为 0.04单位平方米的幕墙玻璃重量。G-=25.6 x 0.018 x 1.2=0.553kN/m2A把以上各值代于地震标准值计算公式得:qEK=5.0 x 0.04 x 0.553=0.111kN/m2由玻璃面与水平面夹角为 38°可得：垂直于玻璃面的地震荷载 qEK±= qEKXcos38° =0.087kN/m2平行于玻璃面的地震荷载 qEK广 qEKXsin38。=0.068kN/m2地震荷载设计值为：QE=1.3QEK3、雪荷载计算：sk=^ sSk——雪压标准值S0——50 年一遇的根本雪压值，查标准 GB509-21 知 S0=0.30kN/m2匕一一屋面积雪分布系数。由玻璃面与水平面夹角 38°，可得：匕=0.48则：s 广 ^ rso=0.48 x 0.3=0.144kN/m2垂直于玻璃面的雪荷载 SK±=SKXsin38° =0.089kN/m2平行于玻璃面的雪荷载 SK「SKXCOS38° =0.113kN/m2雪荷载设计值为：S=1.4Sk4、自重荷载计算：Gk=25.6 x ...
