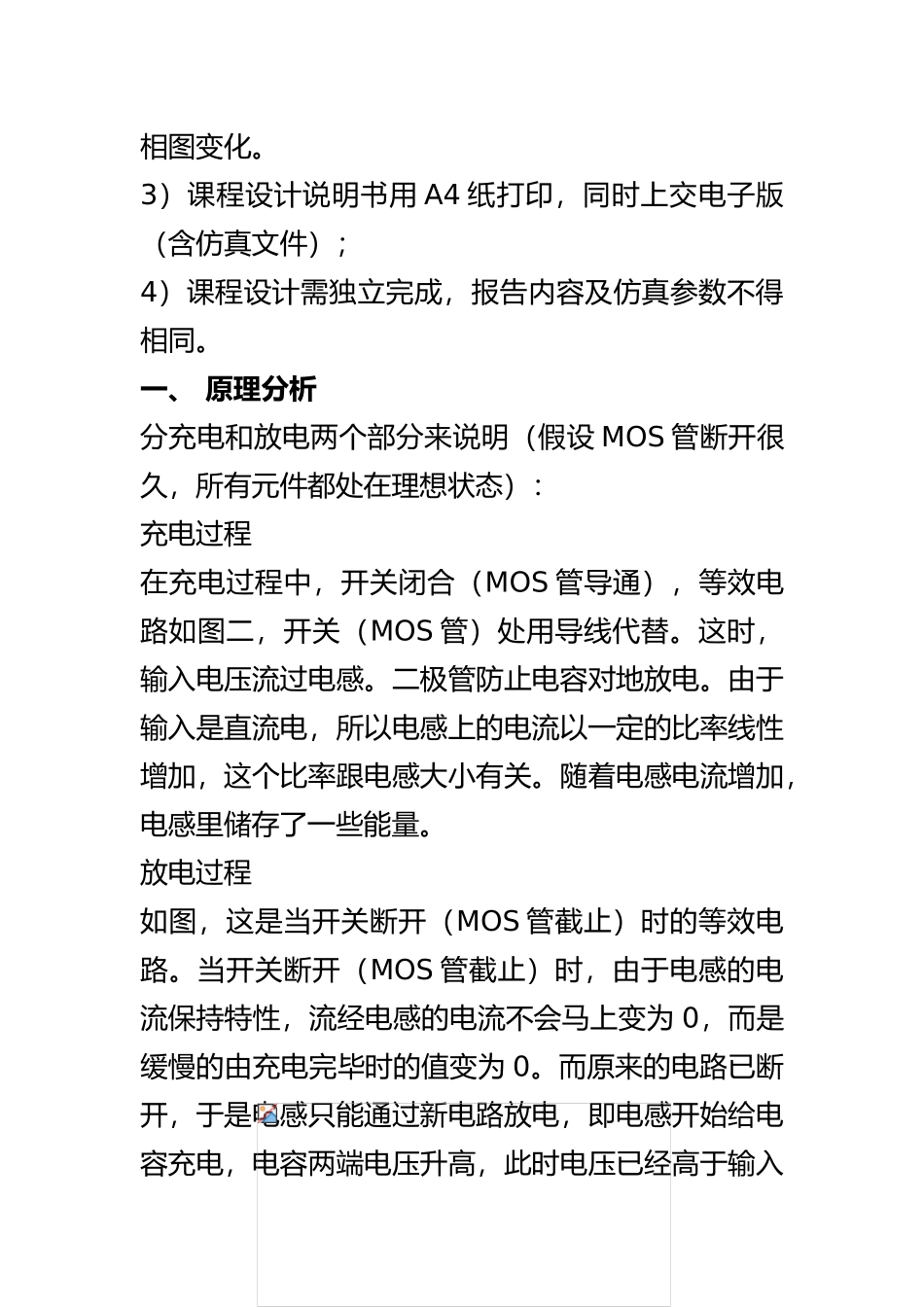

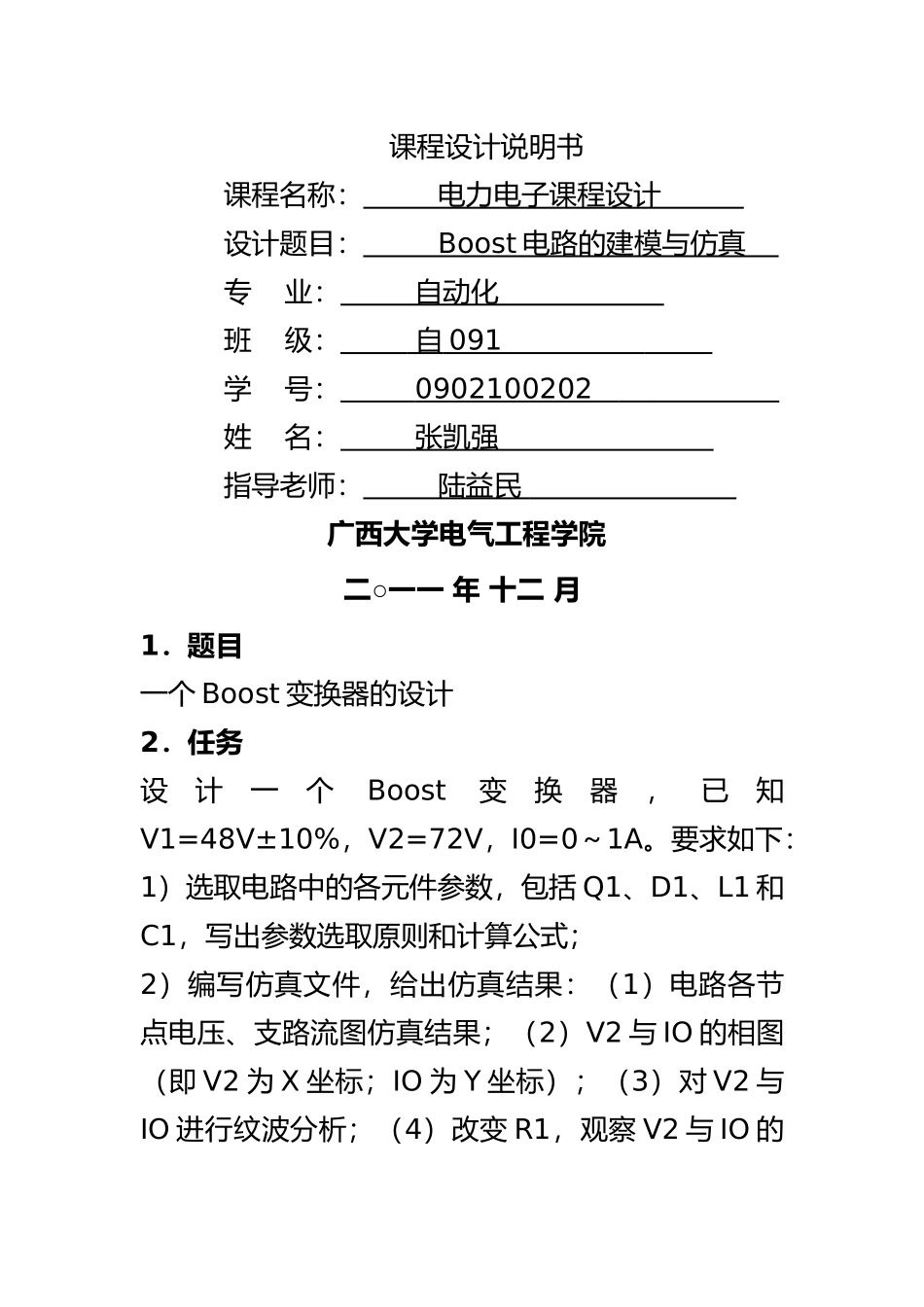

boost 电路设计-张凯强课程设计说明书课程名称： 电力电子课程设计 设计题目： Boost 电路 的建模与仿真 专 业： 自动化 班 级： 自 091 学 号： 0902100202 姓 名： 张凯强 指导老师： 陆益民 广西大学电气工程学院二○一一 年 十二 月1．题目一个 Boost 变换器的设计2．任务设计一个Boost变换器，已知V1=48V±10%，V2=72V，I0=0～1A。要求如下：1）选取电路中的各元件参数，包括 Q1、D1、L1 和C1，写出参数选取原则和计算公式；2）编写仿真文件，给出仿真结果：（1）电路各节点电压、支路流图仿真结果；（2）V2 与 IO 的相图（即 V2 为 X 坐标；IO 为 Y 坐标）；（3）对 V2 与IO 进行纹波分析；（4）改变 R1，观察 V2 与 IO 的相图变化。3）课程设计说明书用 A4 纸打印，同时上交电子版（含仿真文件）；4）课程设计需独立完成，报告内容及仿真参数不得相同。一、 原理分析分充电和放电两个部分来说明（假设 MOS 管断开很久，所有元件都处在理想状态）：充电过程在充电过程中，开关闭合（MOS 管导通），等效电路如图二，开关（MOS 管）处用导线代替。这时，输入电压流过电感。二极管防止电容对地放电。由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。随着电感电流增加，电感里储存了一些能量。放电过程如图，这是当开关断开（MOS 管截止）时的等效电路。当开关断开（MOS 管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为 0，而是缓慢的由充电完毕时的值变为 0。而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升压完毕。升压过程就是一个电感的能量传递过程二、设计：已知参数：输入电压：48V--- V1输出电压：72V ---V2输出电流：1A--- Io设定工作频率 f：50KHz 1）Q1、D1、L1 和 C1 元件的选取：为提高转换效率需：1.尽可能降低开关管导通时回路的阻抗，使电能尽可能多的转化为磁能；2.尽可能降低负载回路的阻抗，使磁能尽可能多的转化为电能，同时回路的损耗最低；3.尽可能降低控制电路的消耗，因为对于转换来说，控制电路的消耗某种意义上是浪费掉的，不能转化为负载上的能量所以在仿真时选取的 D1，Q1 都为理想管，无电阻和导通压降计算（1）占空比（由伏秒平衡原理得）：（2）负载电阻 R： （3）电感 L:（4）电容 C：2）、编写仿真文...
