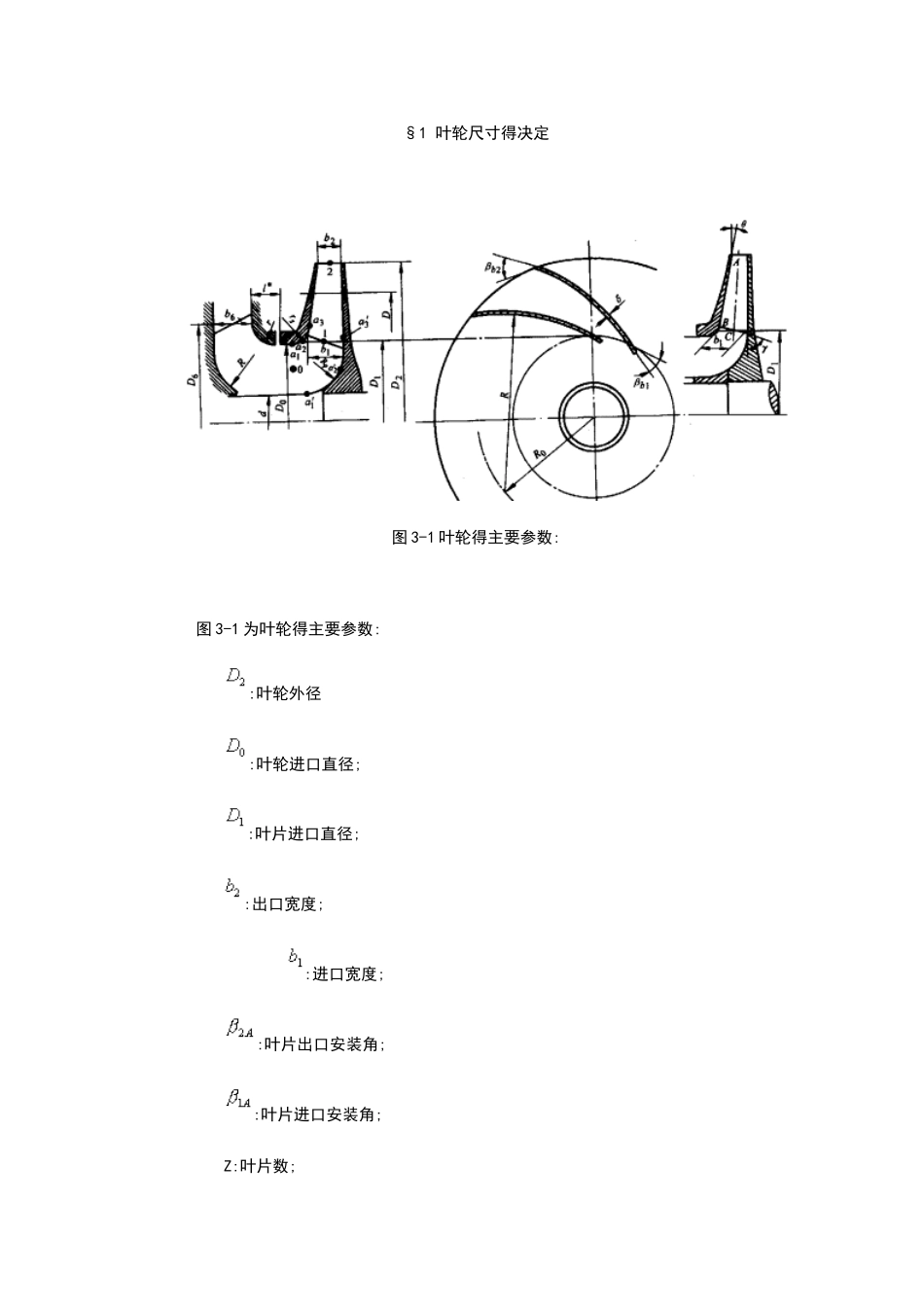

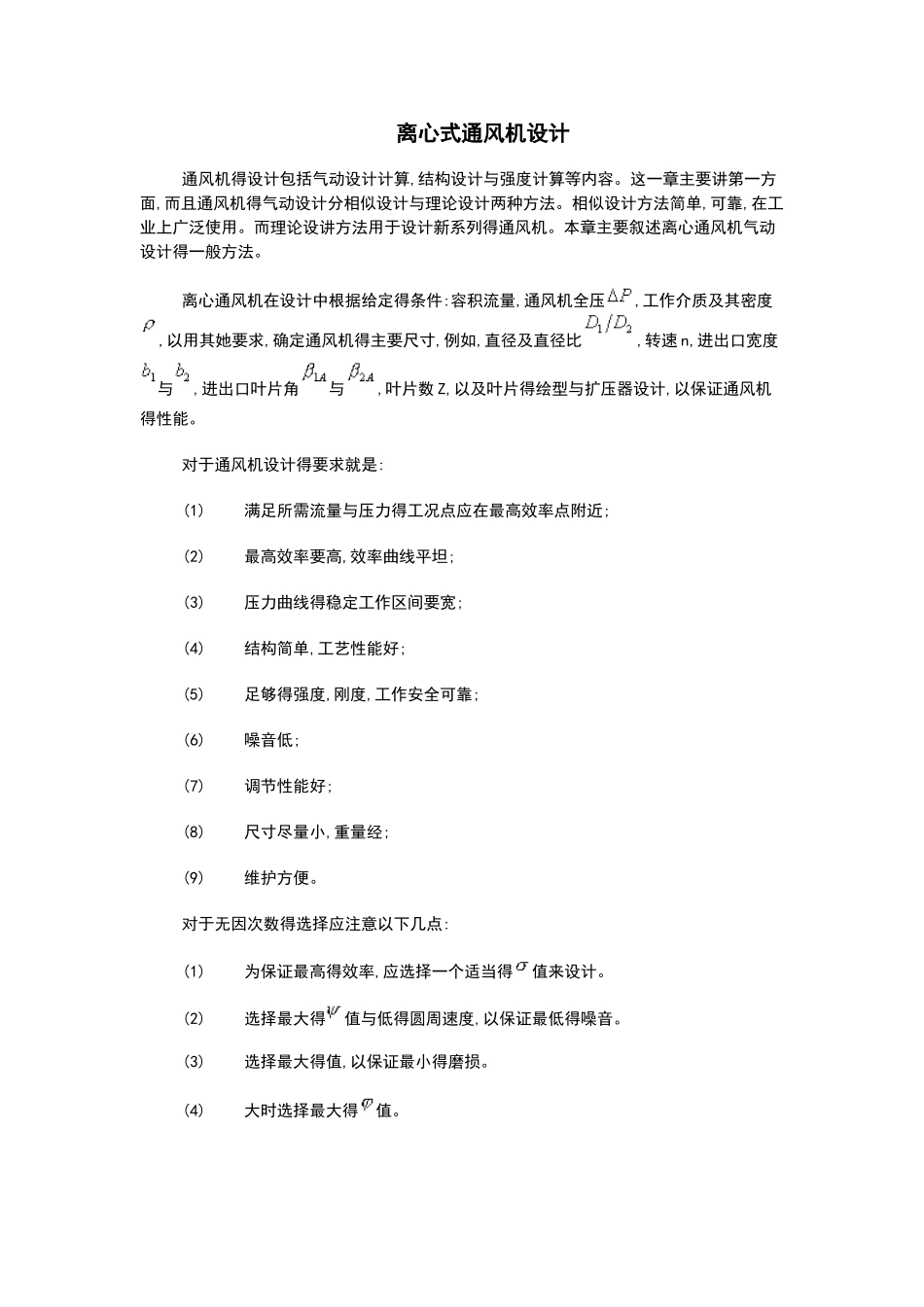

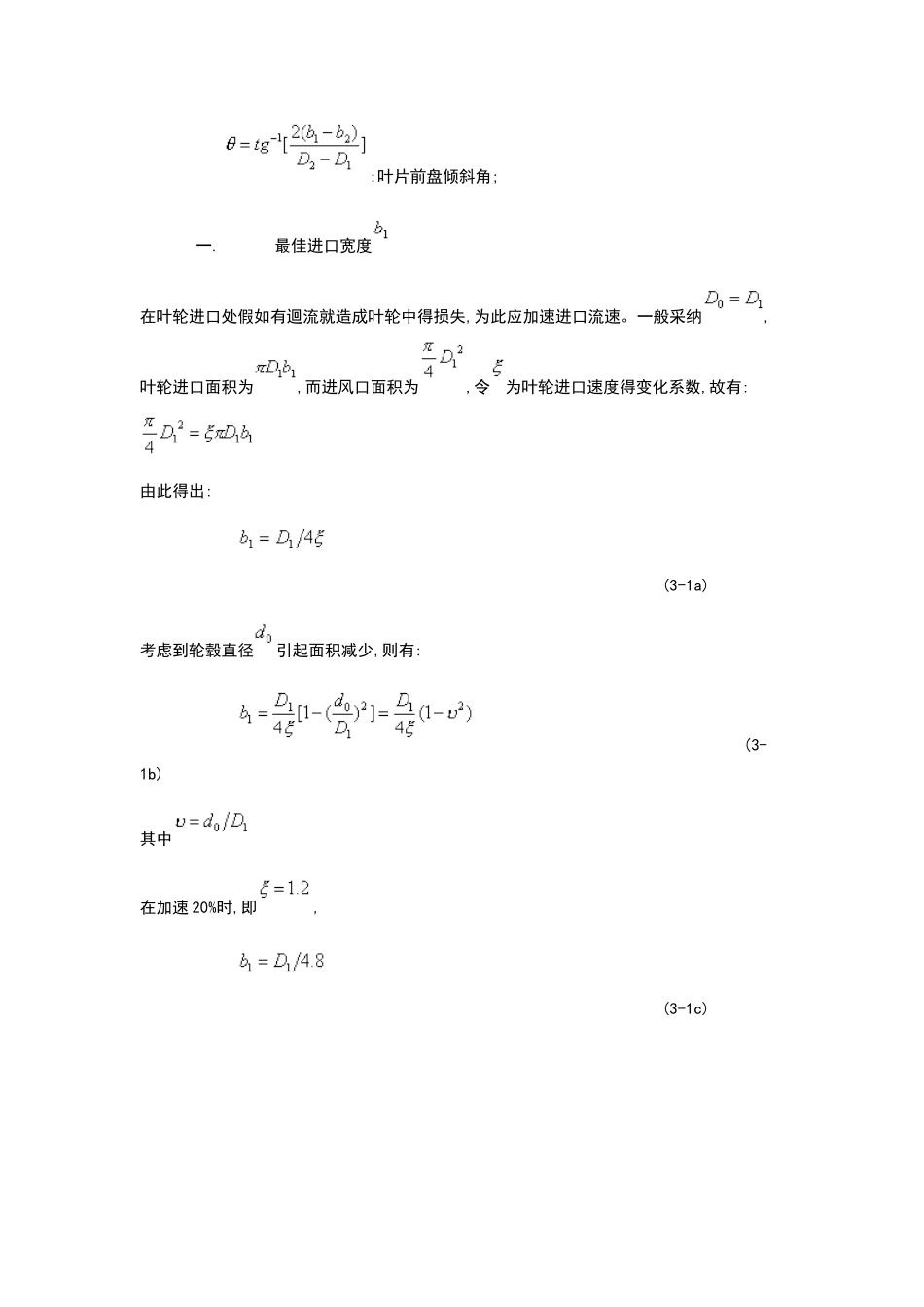

离心式通风机设计通风机得设计包括气动设计计算,结构设计与强度计算等内容。这一章主要讲第一方面,而且通风机得气动设计分相似设计与理论设计两种方法。相似设计方法简单,可靠,在工业上广泛使用。而理论设讲方法用于设计新系列得通风机。本章主要叙述离心通风机气动设计得一般方法。离心通风机在设计中根据给定得条件:容积流量,通风机全压,工作介质及其密度,以用其她要求,确定通风机得主要尺寸,例如,直径及直径比,转速 n,进出口宽度与,进出口叶片角与,叶片数 Z,以及叶片得绘型与扩压器设计,以保证通风机得性能。对于通风机设计得要求就是:(1) 满足所需流量与压力得工况点应在最高效率点附近;(2) 最高效率要高,效率曲线平坦;(3) 压力曲线得稳定工作区间要宽; (4) 结构简单,工艺性能好;(5) 足够得强度,刚度,工作安全可靠;(6) 噪音低;(7) 调节性能好;(8) 尺寸尽量小,重量经;(9) 维护方便。对于无因次数得选择应注意以下几点:(1) 为保证最高得效率,应选择一个适当得值来设计。(2) 选择最大得值与低得圆周速度,以保证最低得噪音。(3) 选择最大得值,以保证最小得磨损。(4) 大时选择最大得值。 §1 叶轮尺寸得决定 图 3-1 叶轮得主要参数: 图 3-1 为叶轮得主要参数::叶轮外径:叶轮进口直径;:叶片进口直径;:出口宽度; :进口宽度;:叶片出口安装角;:叶片进口安装角;Z:叶片数;:叶片前盘倾斜角;一. 最佳进口宽度在叶轮进口处假如有迴流就造成叶轮中得损失,为此应加速进口流速。一般采纳,叶轮进口面积为,而进风口面积为,令为叶轮进口速度得变化系数,故有:由此得出: (3-1a)考虑到轮毂直径引起面积减少,则有: (3-1b)其中在加速 20%时,即, (3-1c) 图 3-2 加速 20%得叶轮图 图 3-2 就是这种加速 20%得叶轮图。近年来得讨论加速不一定就是必需得,在某些情况下减速反而有利。二. 最佳进口直径由水力学计算可以知道,叶道中得损失与速度得平方成正比,即。为此选择在一定得流量与转速条件下合适得,以使为最小。首先讨论叶片厚度得影响。如图 3-3,由于叶片有一定厚度;以及折边得存在,这样使进入风机得流速从增加至,即: 图 3-3 叶片厚度与进出口得堵塞系数计算 用与分别表示进出口得堵塞系数: (3-2a)式中为节距,为切向叶片厚度 同理那么进出口得径向速度为:当气流进入叶轮为径向流动时,,那么: (3-2b)为了使最小,也就就是损失最小,应选用适当得。当过大时,过小,但加大很多,使(3-2c)式右边第二项过大,加大。当过小时,(3-2c)式...
