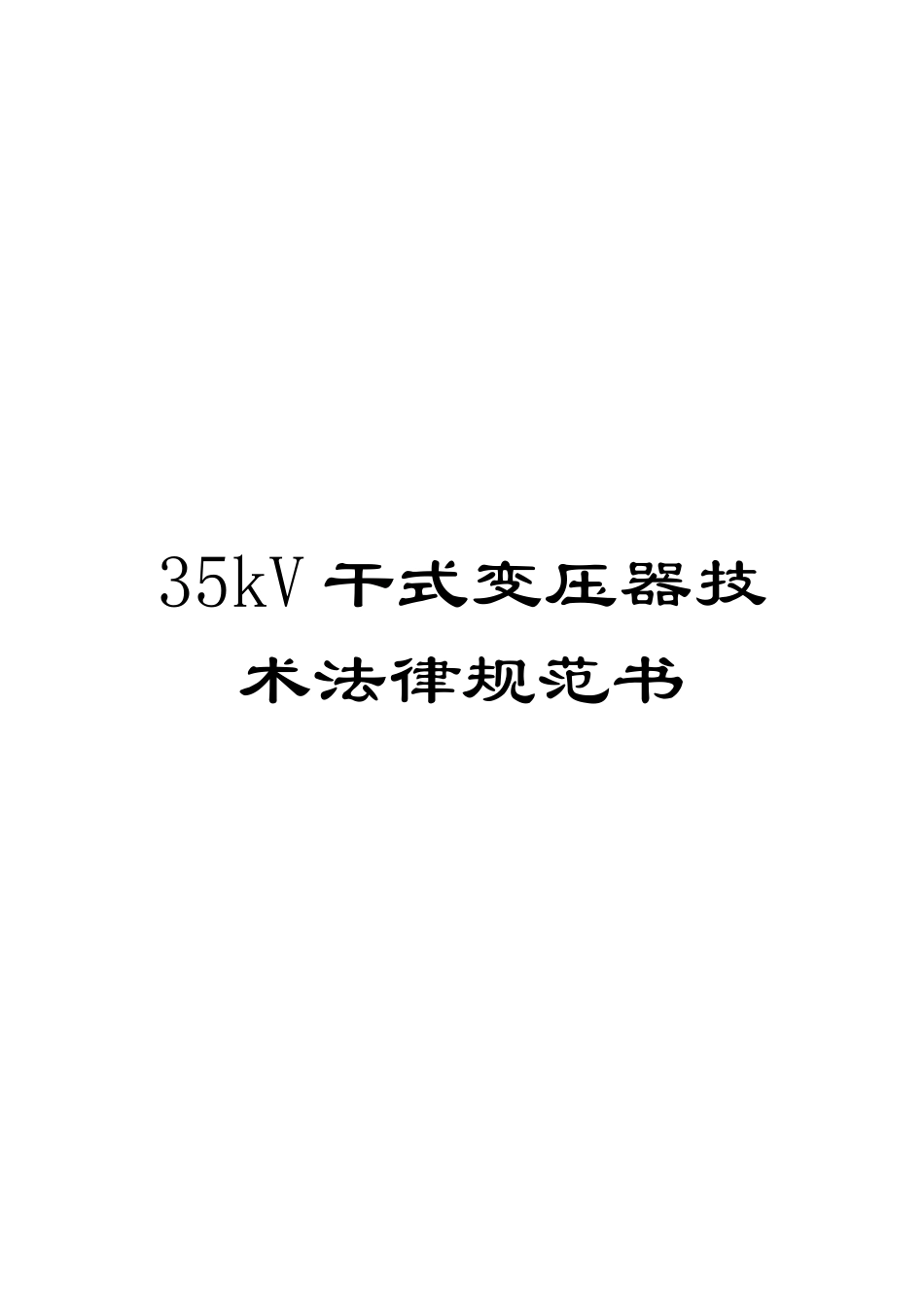

35kV干式变压器技术规范书

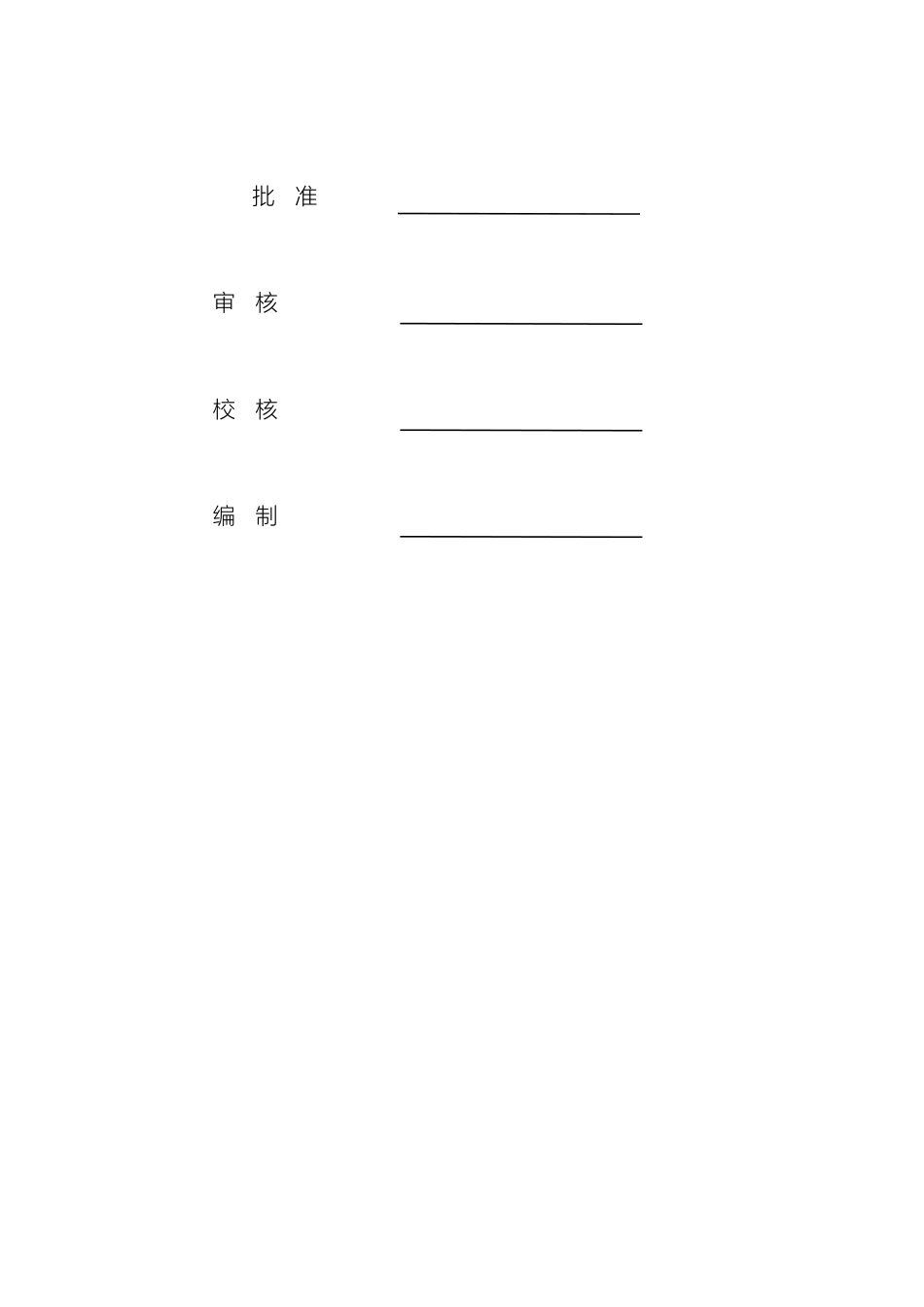

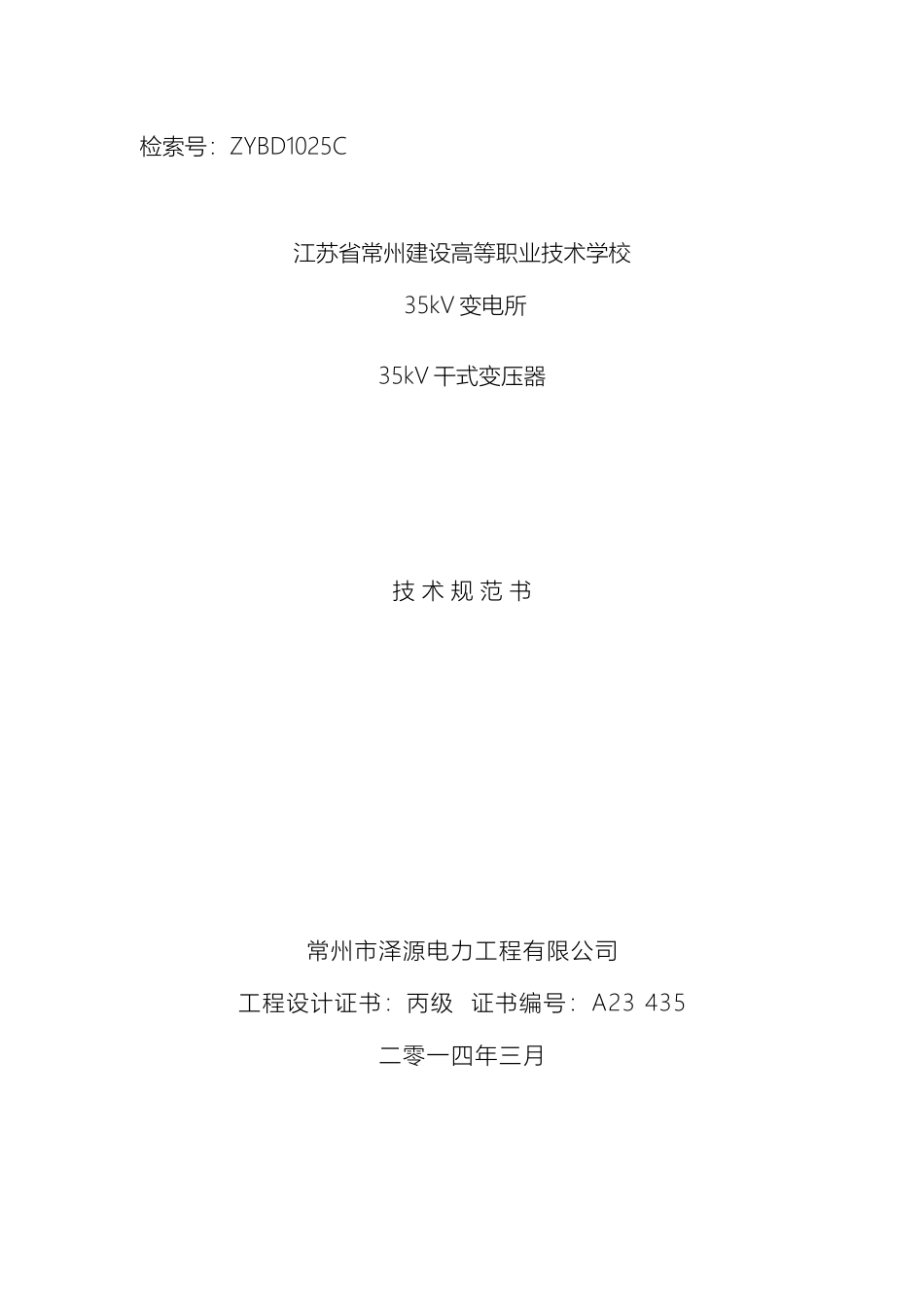

35kV 干式变压器技术法律规范书检索号：ZYBD1025C江苏省常州建设高等职业技术学校 35kV 变电所35kV 干式变压器技 术 规 范 书常州市泽源电力工程有限公司工程设计证书：丙级 证书编号：A23 435二零一四年三月批 准 审 核 校 核 编 制Ⅰ． 供 货 表35kV干式变压器第一章 技术法律规范1 总则1.1 本法律规范书的使用范围,仅限于江苏省常州建设高等职业技术学校新建工程配电变压器。它包括变压器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2本法律规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及法律规范的条文。供方应保证提供符合本法律规范书和相关的国际、国内工业标准的优质产品。 1.3 如未对本法律规范书提出偏差，将认为供方提出的设备完全符合法律规范书和标准的要求。 1.4本法律规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。 1.5 合同签订后1周内 ，按本法律规范书供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方, 供需方确认。 1.6 本法律规范书为订货合同的附件,与合同正文具有同等的效力。 2 设计和运行条件2.1主要原始资料 气象特征与环境资料 环境条件：户外温度：平均最高气温+14.1℃平均最低气温+9.9℃极端最低气温-18.1℃极端最高气温+40℃相对湿度： 71%户内环境温度： -5℃— +40℃海拔高度： ≤1000m地震烈度： ７度地面水平加速度: 0.2g地面垂直加速度: 0.1g安装地点： 户内3 技术要求 3.1 应遵循的主要现行标准 《电力变压器》GB1094.1~ GB1094.5《干式电力变压器》GB6450《干式电力变压器》 IEC60726 《电力变压器》 IEC76《干式电力变压器负载导则》 IEC905 《 干式电力变压器技术参数和要求》GB/T10228《高压输变电设备的绝缘配合》 GB311.1《外壳防护等级（IP 代码）》 GB4208《电力变压器实验导则》 JB/T501《6~220kV 级变压器声级》JB/T10088 3.2技术参数 3.2.1 型式： 强迫空气冷却(AF)/自然空气冷却（AN）,户内干式环氧树脂铜绕组降压变压器3.2.2 相数：三相3.2.3 连续额定容量(KVA)：见供货表3.2.4 外壳防护等级 IP403.2.5 额定电压(kV)高压：35低压：103.2.6 变比：35±2x2.5%/10kV 3.2.7 频率：50Hz3.2.8 连接方式： 高压：星形 (Y) 低压： 三角形接线(△)3.2.10...
