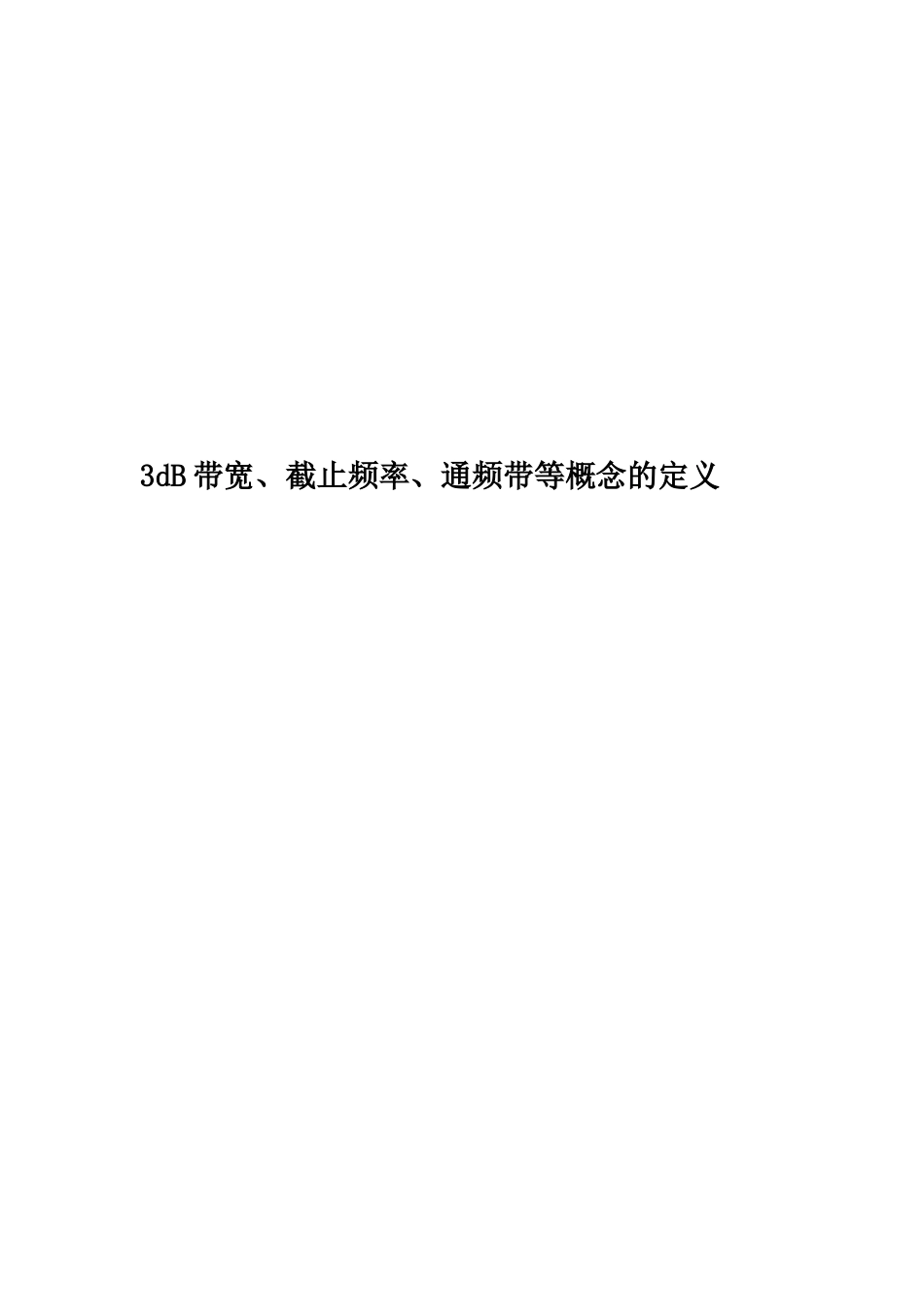

3dB带宽、截止频率、通频带等概念的定义

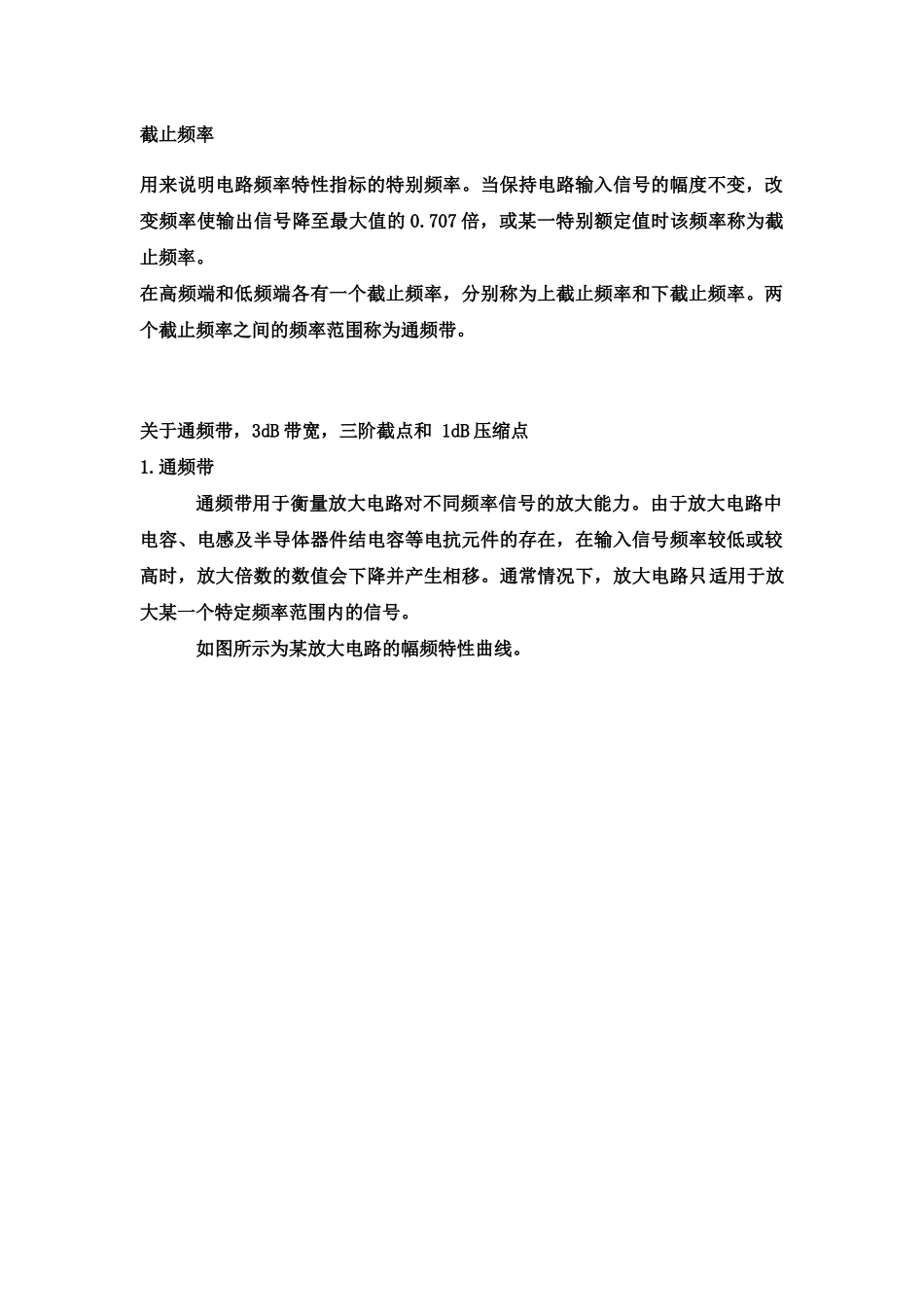

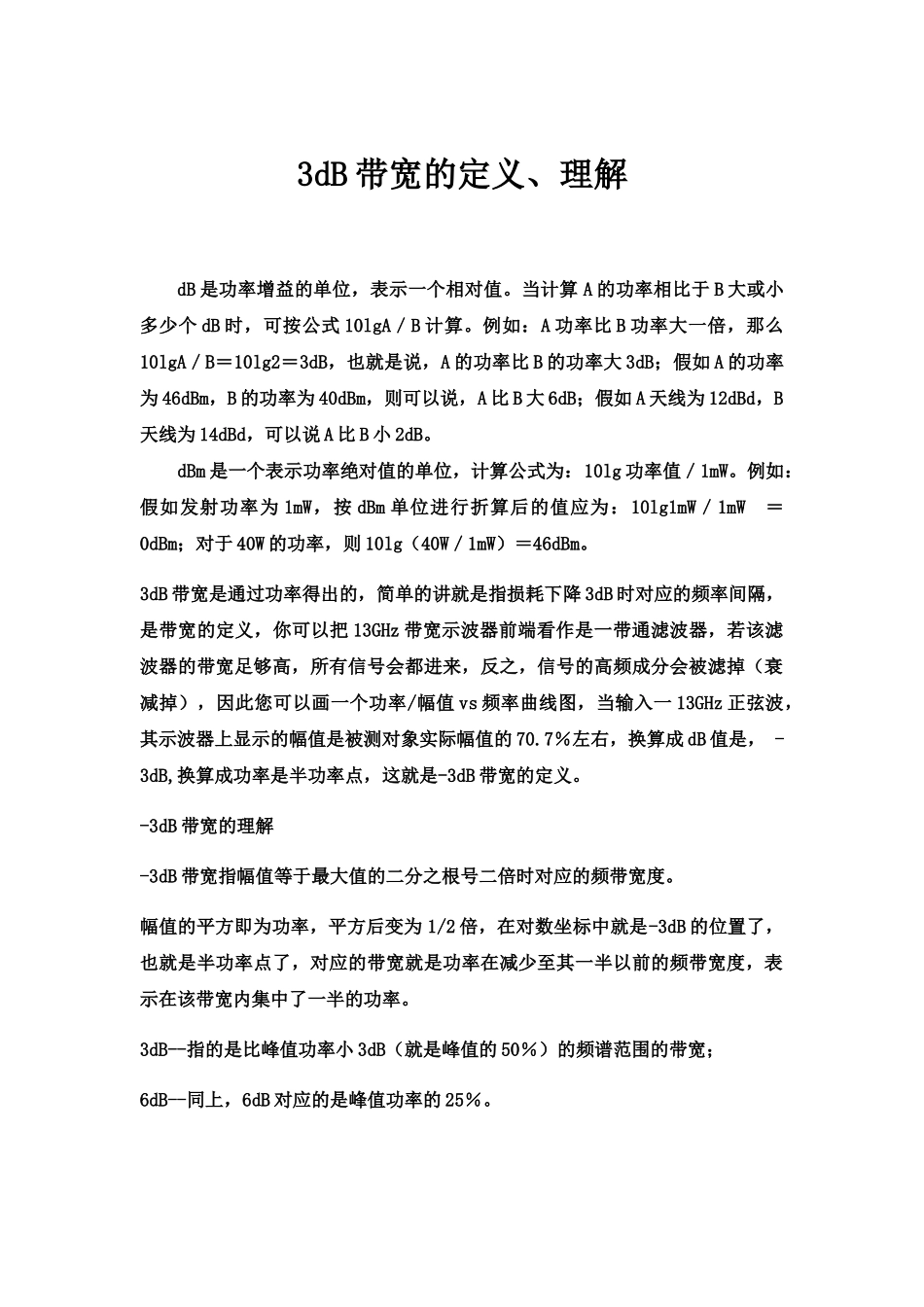

3dB 带宽、截止频率、通频带等概念的定义3dB 带宽的定义、理解dB 是功率增益的单位，表示一个相对值。当计算 A 的功率相比于 B 大或小多少个 dB 时，可按公式 10lgA／B 计算。例如：A 功率比 B 功率大一倍，那么10lgA／B＝10lg2＝3dB，也就是说，A 的功率比 B 的功率大 3dB；假如 A 的功率为 46dBm，B 的功率为 40dBm，则可以说，A 比 B 大 6dB；假如 A 天线为 12dBd，B天线为 14dBd，可以说 A 比 B 小 2dB。 dBm 是一个表示功率绝对值的单位，计算公式为：10lg 功率值／1mW。例如：假如发射功率为 1mW，按 dBm 单位进行折算后的值应为：10lg1mW／1mW＝0dBm；对于 40W 的功率，则 10lg（40W／1mW）＝46dBm。3dB 带宽是通过功率得出的，简单的讲就是指损耗下降 3dB 时对应的频率间隔，是带宽的定义，你可以把 13GHz 带宽示波器前端看作是一带通滤波器，若该滤波器的带宽足够高，所有信号会都进来，反之，信号的高频成分会被滤掉（衰减掉），因此您可以画一个功率/幅值 vs 频率曲线图，当输入一 13GHz 正弦波，其示波器上显示的幅值是被测对象实际幅值的 70.7％左右，换算成 dB 值是， -3dB,换算成功率是半功率点，这就是-3dB 带宽的定义。-3dB 带宽的理解-3dB 带宽指幅值等于最大值的二分之根号二倍时对应的频带宽度。幅值的平方即为功率，平方后变为 1/2 倍，在对数坐标中就是-3dB 的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度，表示在该带宽内集中了一半的功率。3dB--指的是比峰值功率小 3dB（就是峰值的 50％）的频谱范围的带宽；6dB--同上，6dB 对应的是峰值功率的 25％。 截止频率用来说明电路频率特性指标的特别频率。当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的 0.707 倍，或某一特别额定值时该频率称为截止频率。在高频端和低频端各有一个截止频率，分别称为上截止频率和下截止频率。两个截止频率之间的频率范围称为通频带。 关于通频带，3dB 带宽，三阶截点和 1dB 压缩点1.通频带 通频带用于衡量放大电路对不同频率信号的放大能力。由于放大电路中电容、电感及半导体器件结电容等电抗元件的存在，在输入信号频率较低或较高时，放大倍数的数值会下降并产生相移。通常情况下，放大电路只适用于放大某一个特定频率范围内的信号。 如图所示为某放大电路的幅频特性曲线。 f1-f2 之间为通频带 下限截止...
