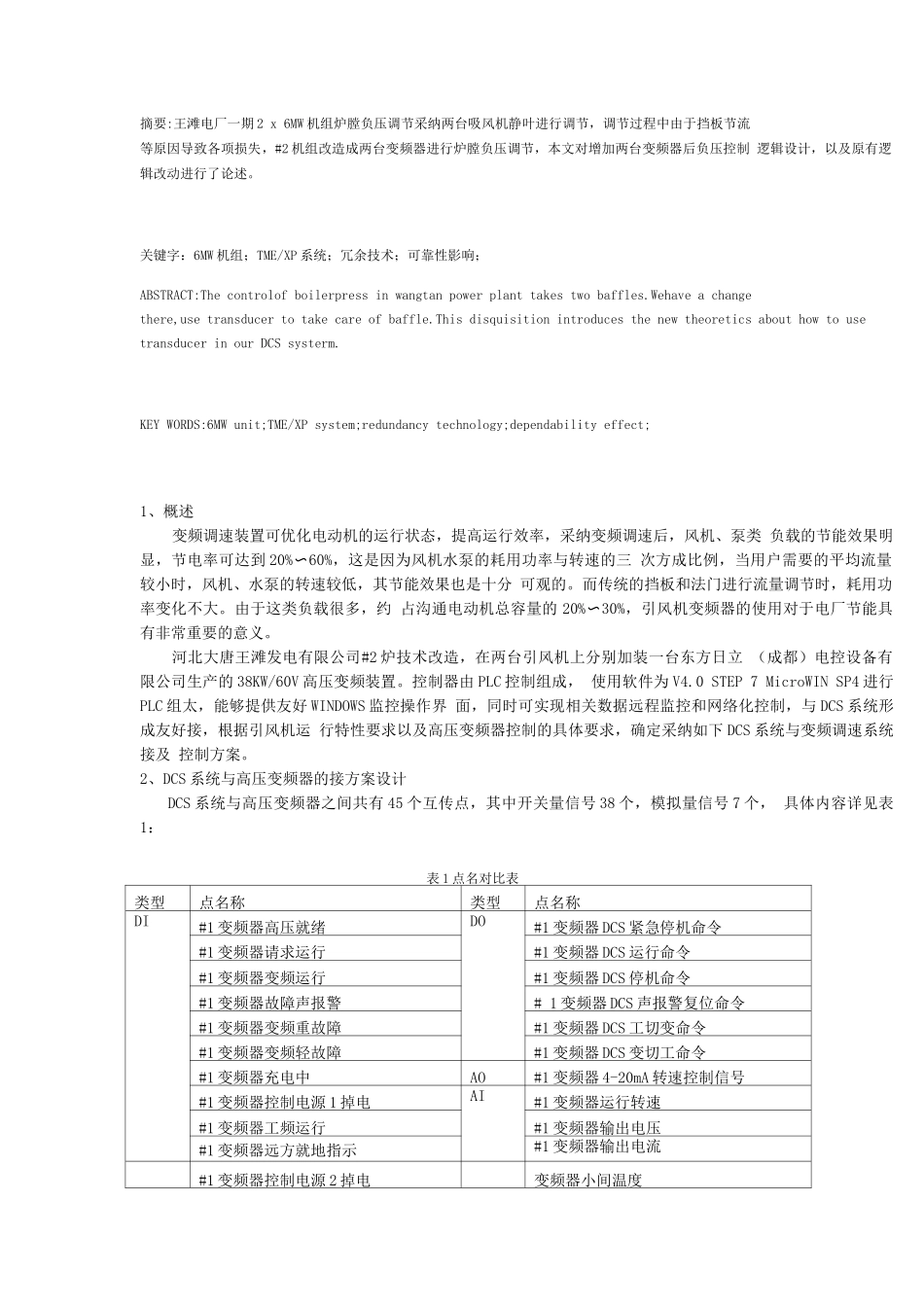

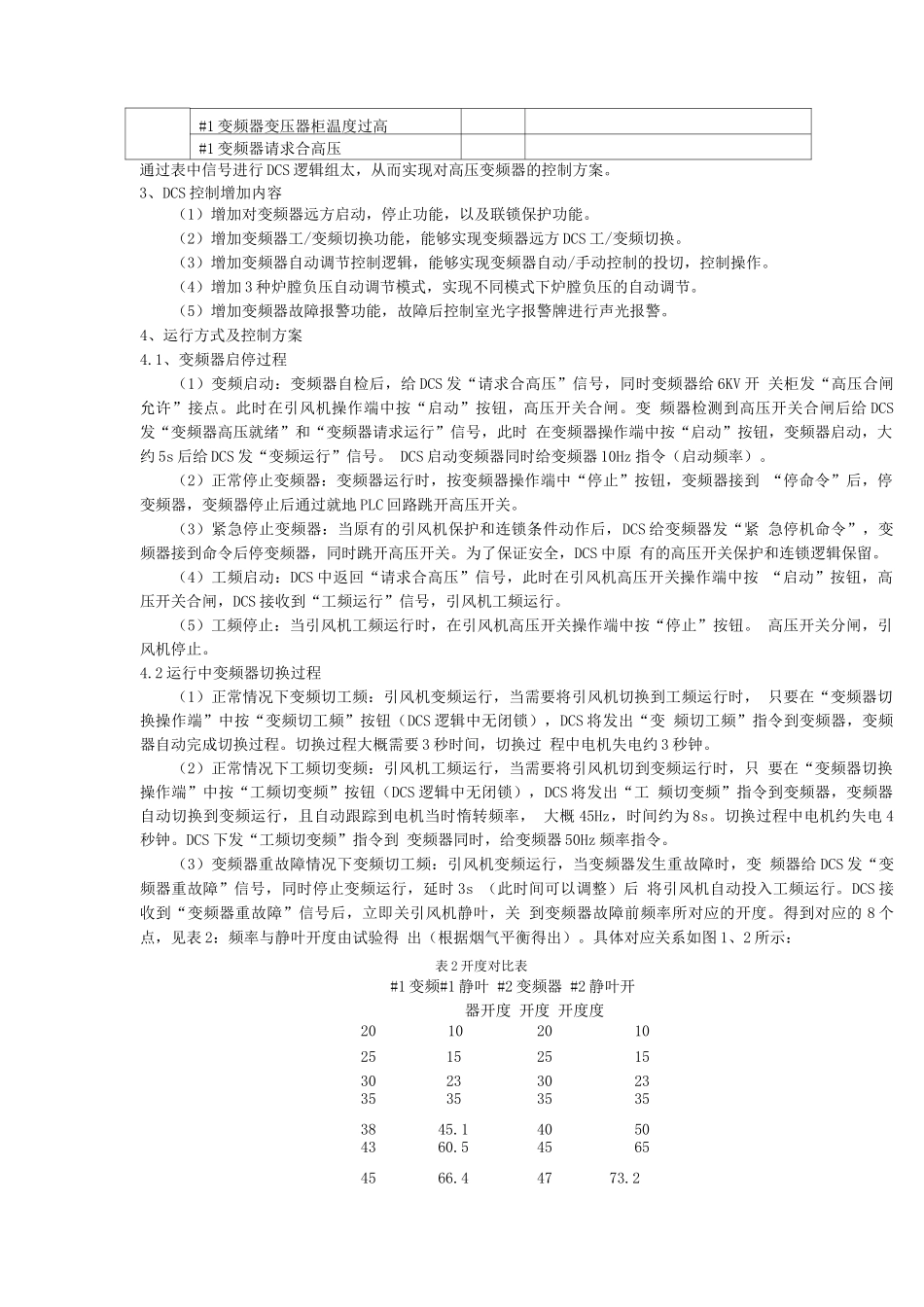

摘要:王滩电厂一期 2 x 6MW 机组炉膛负压调节采纳两台吸风机静叶进行调节，调节过程中由于挡板节流等原因导致各项损失，#2 机组改造成两台变频器进行炉膛负压调节，本文对增加两台变频器后负压控制 逻辑设计，以及原有逻辑改动进行了论述。关键字：6MW 机组；TME/XP 系统；冗余技术；可靠性影响；ABSTRACT:The controlof boilerpress in wangtan power plant takes two baffles.Wehave a changethere,use transducer to take care of baffle.This disquisition introduces the new theoretics about how to use transducer in our DCS systerm.KEY WORDS:6MW unit;TME/XP system;redundancy technology;dependability effect;1、概述变频调速装置可优化电动机的运行状态，提高运行效率，采纳变频调速后，风机、泵类 负载的节能效果明显，节电率可达到 20%〜60%，这是因为风机水泵的耗用功率与转速的三 次方成比例，当用户需要的平均流量较小时，风机、水泵的转速较低，其节能效果也是十分 可观的。而传统的挡板和法门进行流量调节时，耗用功率变化不大。由于这类负载很多，约 占沟通电动机总容量的 20%〜30%，引风机变频器的使用对于电厂节能具有非常重要的意义。河北大唐王滩发电有限公司#2 炉技术改造，在两台引风机上分别加装一台东方日立 （成都）电控设备有限公司生产的 38KW/60V 高压变频装置。控制器由 PLC 控制组成， 使用软件为 V4.0 STEP 7 MicroWIN SP4 进行PLC 组太，能够提供友好 WINDOWS 监控操作界 面，同时可实现相关数据远程监控和网络化控制，与 DCS 系统形成友好接，根据引风机运 行特性要求以及高压变频器控制的具体要求，确定采纳如下 DCS 系统与变频调速系统接及 控制方案。2、DCS 系统与高压变频器的接方案设计DCS 系统与高压变频器之间共有 45 个互传点，其中开关量信号 38 个，模拟量信号 7 个， 具体内容详见表1：表 1 点名对比表类型点名称类型点名称DI#1 变频器高压就绪DO#1 变频器 DCS 紧急停机命令#1 变频器请求运行#1 变频器 DCS 运行命令#1 变频器变频运行#1 变频器 DCS 停机命令#1 变频器故障声报警# 1 变频器 DCS 声报警复位命令#1 变频器变频重故障#1 变频器 DCS 工切变命令#1 变频器变频轻故障#1 变频器 DCS 变切工命令#1 变频器充电中AO#1 变频器 4-20mA 转速控制信号#1 变频器控制电源...
