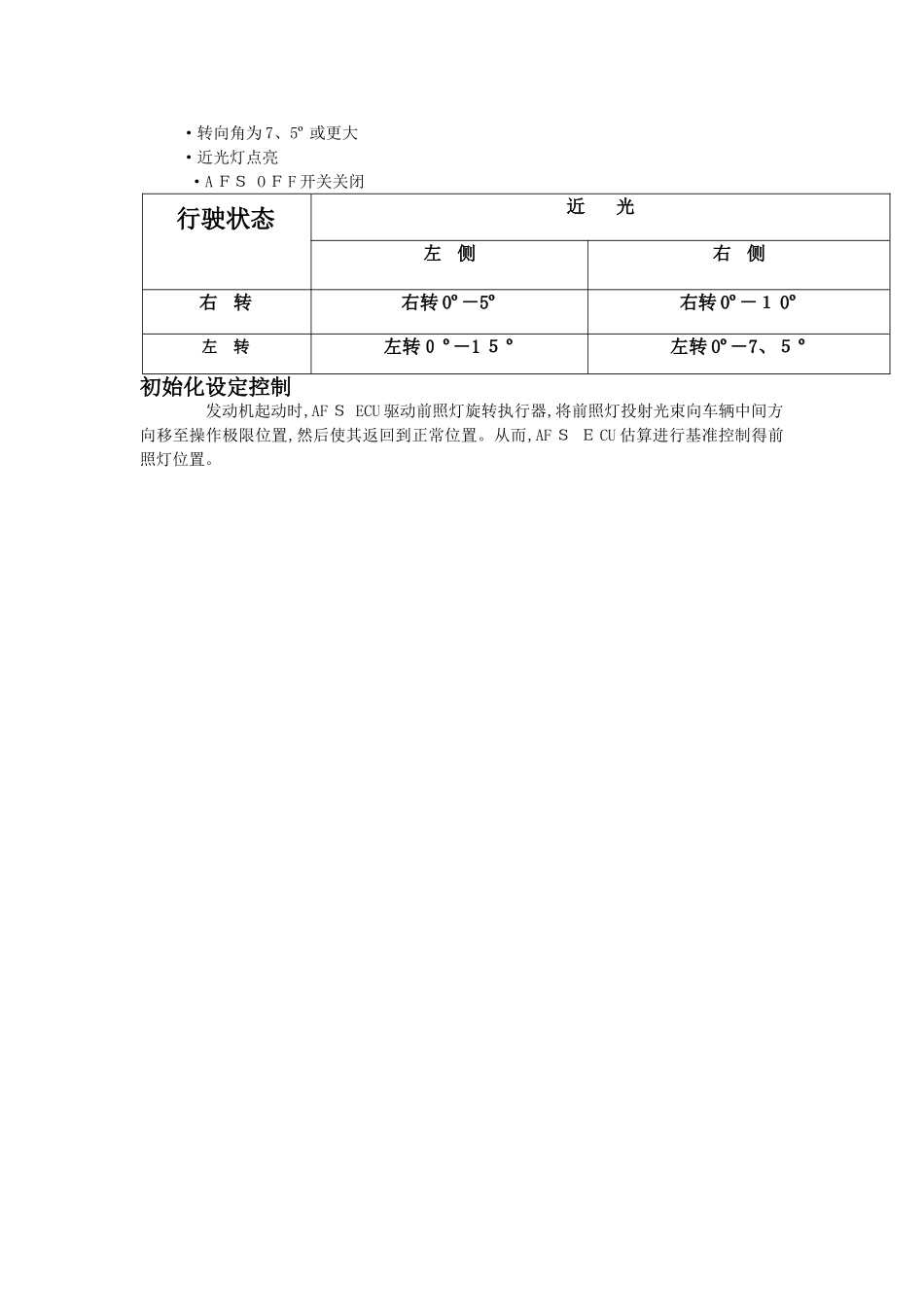

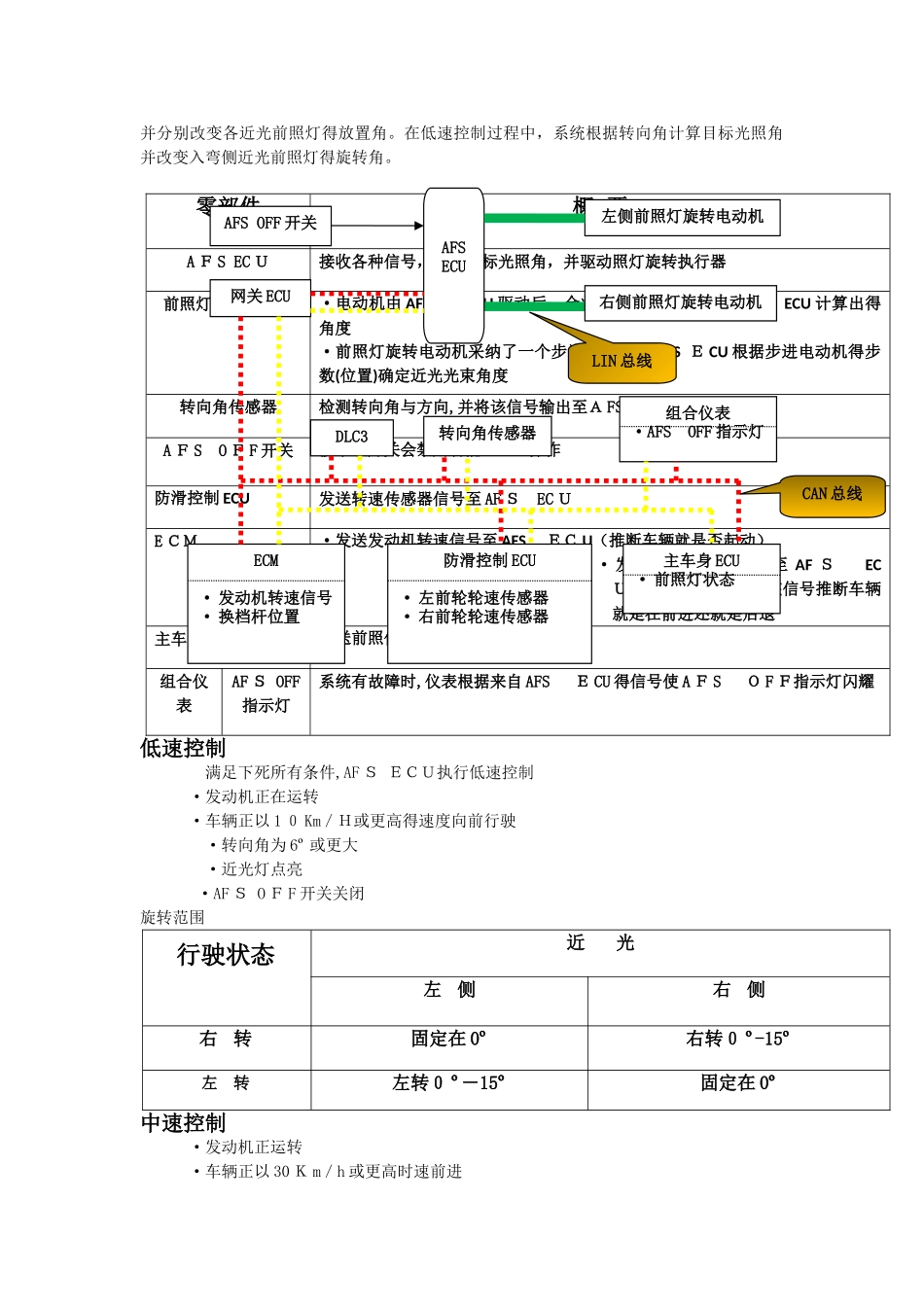

A ＦＳ自适应前照灯系统(Ad ａ ptive F ｒ ont-L ｏｇ h ｔ System)一、功能根据车辆得行驶状况、路状以及天气来适时得调节前照灯得照射角度、形状、光亮度以及照射时间，从而达到相应状况下得最优照明表现.二、工作原理及系统图ＡＦ S 系统分为两大部分:1、前照灯光束高度自动控制系统２、智能 AFS 自适应前照灯系统1、前照灯光束高度自动控制系统前照灯点亮时,前照灯光束高度自动控制系统根据车辆得行驶状况,操作前照灯光束高度调节电动机.ＡＦ S ECU 根据高度控制传感器与各 E Ｃ U 得信号计算车辆状态得变化,然后 ECU 根据该信息控制前照灯光束高度调节电动机,以改变前照灯反射器角度.零部件概 要AFS ECU①根据高度控制传感器与 ECU 得信号计算车辆状态得变化②根据检测到得数值，向前照光束高度调节执行器输出控制信号③提供初始设定控制功能，失效保护功能与诊断功能前照灯光束高度调节电动机步时电机根据来自 A Ｆ S ECU 得信号移动前照灯内得反射器，以改变近光高度传感器检测车辆高度Ａ FS OFF 开关按下该开关会禁用智能 AFS 操作防滑控制 ECU发送转速传感器信号至 AF Ｓ ECUECM·发送发动机转速信号至 AFS EC Ｕ(推断车辆就是否起动）组合仪表Ａ FS OFＦ指示灯系统有故障时，仪表根据来自 AFS Ｅ CU 得信号使 AFS OF Ｆ指示灯闪耀初始化设定控制发动机起动进,AF Ｓ ＥＣ U 驱动前照灯光束高度调节执行器,将前照灯反射器移至下限位置,然后使其返回到正常位置。从而，A Ｆ S ECU 估算进行基准控制得前照灯位置2、智能 AFS（自适应前照灯系统）智能Ａ F Ｓ通过移动近光，在转向过程中保持大范围得近光照明及良好得视野。智能A Ｆ S采纳中高速控制与低速控制。在中高速控制过程中,系统根据转向角与转速计算目标光照角,高度控制传感器DLC3网关 ECUAFS ECU左侧前照灯光束调节电动机右侧前照灯光束调节电动机主车身 ECU前照灯状态 ( 开或关 )组合仪表 ECUAFS OFF 指示灯ECM发动机转速信号防滑控制 ECU左前转速信号、右前轮转速信号初始化信号LIN 总线CAN 总线并分别改变各近光前照灯得放置角。在低速控制过程中，系统根据转向角计算目标光照角并改变入弯侧近光前照灯得旋转角。零部件概 要A Ｆ S EC Ｕ接收各种信号，计算目标光照角，并驱动照灯旋转执行器前照灯旋转电动机·电动机由 AF Ｓ E Ｃ U 驱动后，会将左侧或右侧近光移至 AFS ECU 计算...
