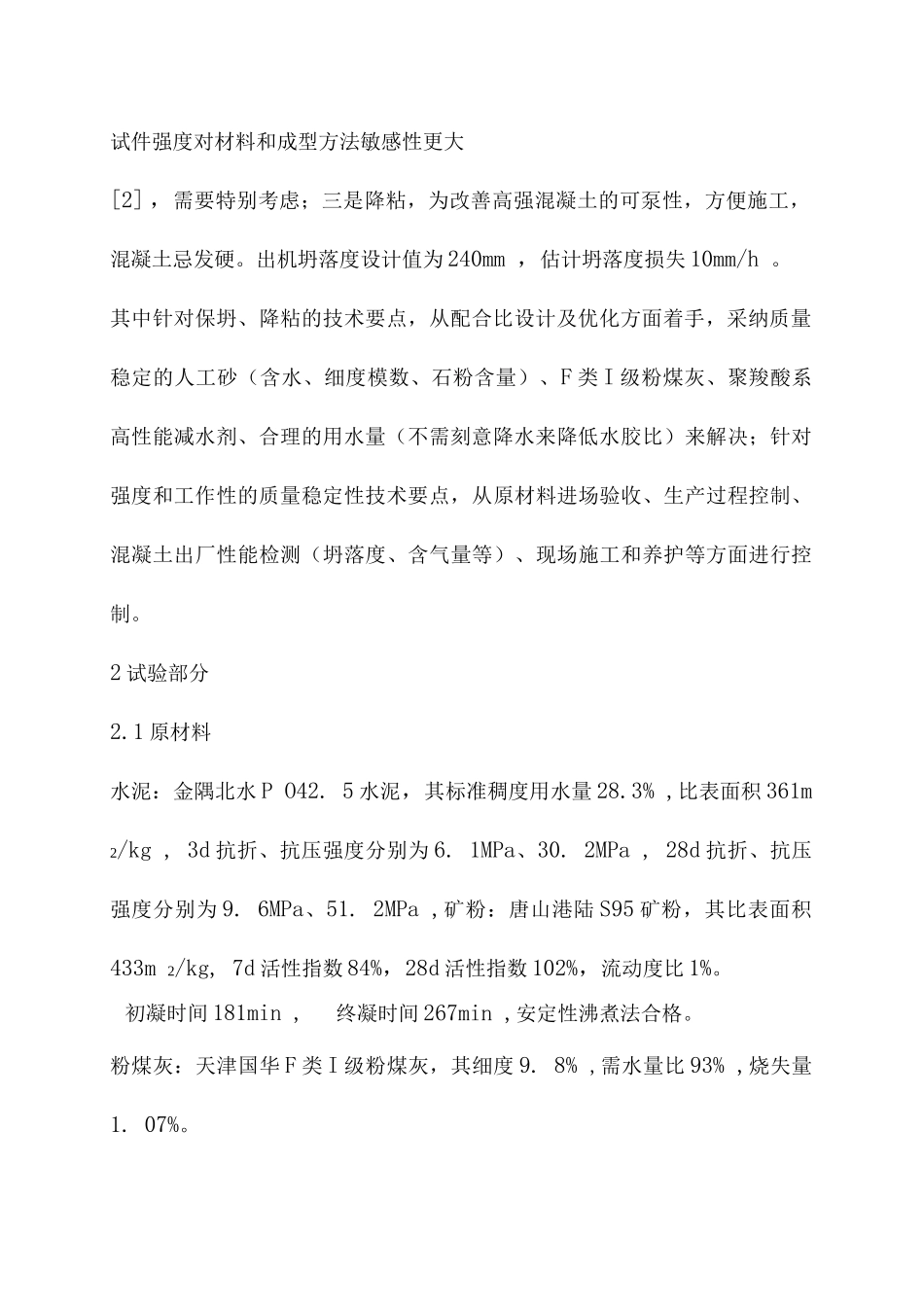

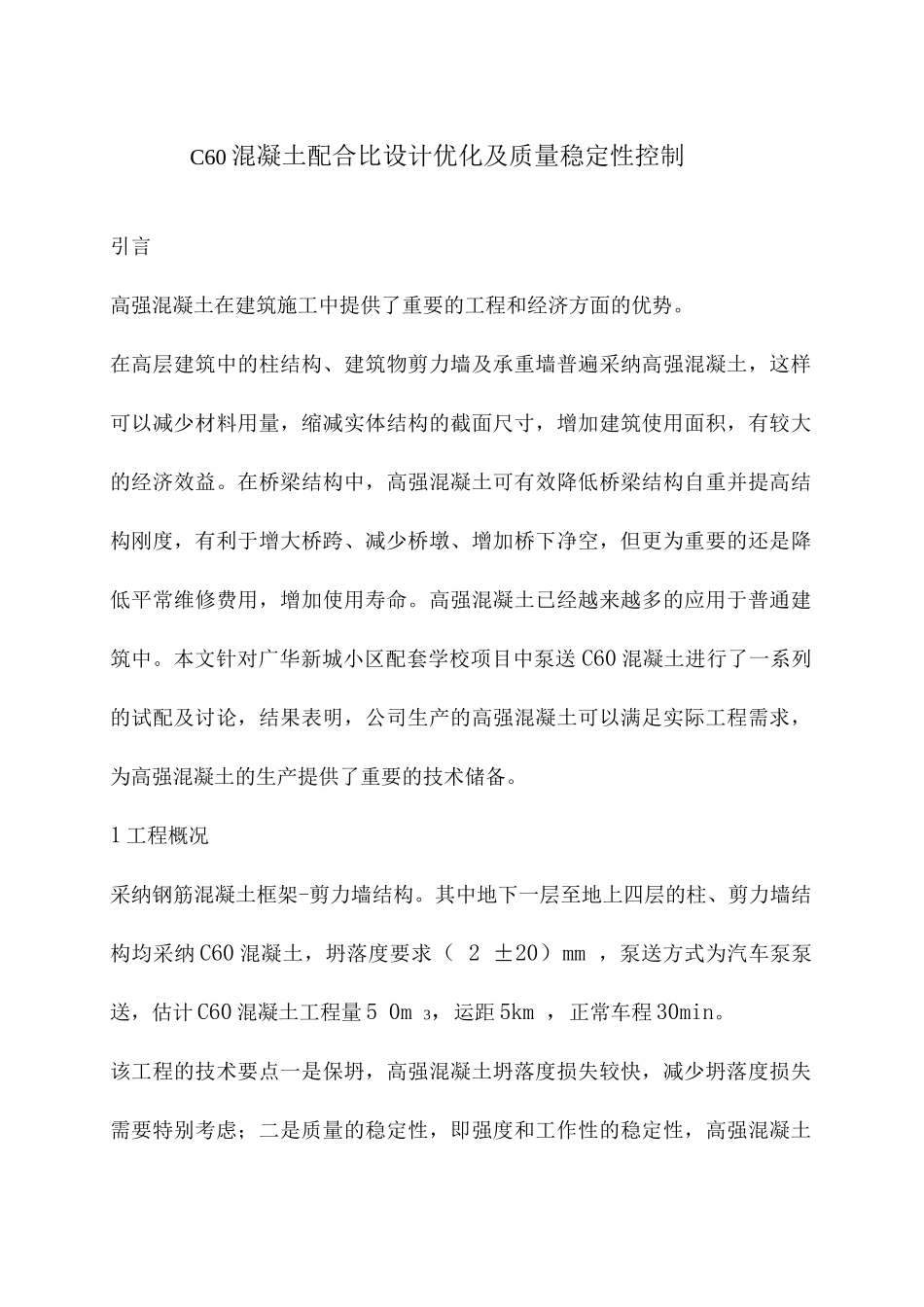

C60 混凝土配合比设计优化及质量稳定性控制引言高强混凝土在建筑施工中提供了重要的工程和经济方面的优势。在高层建筑中的柱结构、建筑物剪力墙及承重墙普遍采纳高强混凝土，这样可以减少材料用量，缩减实体结构的截面尺寸，增加建筑使用面积，有较大的经济效益。在桥梁结构中，高强混凝土可有效降低桥梁结构自重并提高结构刚度，有利于增大桥跨、减少桥墩、增加桥下净空，但更为重要的还是降低平常维修费用，增加使用寿命。高强混凝土已经越来越多的应用于普通建筑中。本文针对广华新城小区配套学校项目中泵送 C60 混凝土进行了一系列的试配及讨论，结果表明，公司生产的高强混凝土可以满足实际工程需求，为高强混凝土的生产提供了重要的技术储备。1 工程概况采纳钢筋混凝土框架-剪力墙结构。其中地下一层至地上四层的柱、剪力墙结构均采纳 C60 混凝土，坍落度要求（ 2 ±20）mm ，泵送方式为汽车泵泵送，估计 C60 混凝土工程量 5 0m 3，运距 5km ，正常车程 30min。该工程的技术要点一是保坍，高强混凝土坍落度损失较快，减少坍落度损失需要特别考虑；二是质量的稳定性，即强度和工作性的稳定性，高强混凝土试件强度对材料和成型方法敏感性更大[2] ，需要特别考虑；三是降粘，为改善高强混凝土的可泵性，方便施工，混凝土忌发硬。出机坍落度设计值为 240mm ，估计坍落度损失 10mm/h 。其中针对保坍、降粘的技术要点，从配合比设计及优化方面着手，采纳质量稳定的人工砂（含水、细度模数、石粉含量）、F 类 I 级粉煤灰、聚羧酸系高性能减水剂、合理的用水量（不需刻意降水来降低水胶比）来解决；针对强度和工作性的质量稳定性技术要点，从原材料进场验收、生产过程控制、混凝土出厂性能检测（坍落度、含气量等）、现场施工和养护等方面进行控制。2 试验部分2.1 原材料水泥：金隅北水 P O42. 5 水泥，其标准稠度用水量 28.3% ,比表面积 361m 2/kg , 3d 抗折、抗压强度分别为 6. 1MPa、30. 2MPa , 28d 抗折、抗压强度分别为 9. 6MPa、51. 2MPa ,矿粉：唐山港陆 S95 矿粉，其比表面积433m 2/kg, 7d 活性指数 84%，28d 活性指数 102%，流动度比 1%。粉煤灰：天津国华 F 类 I 级粉煤灰，其细度 9. 8% ,需水量比 93% ,烧失量 1. 07%。初凝时间 181min ,终凝时间 267min ,安定性沸煮法合格。砂石：II 区中砂（人工砂），其细度模数 2. 7,石粉含量 4. 2% ,MB 值0.75; 5...
