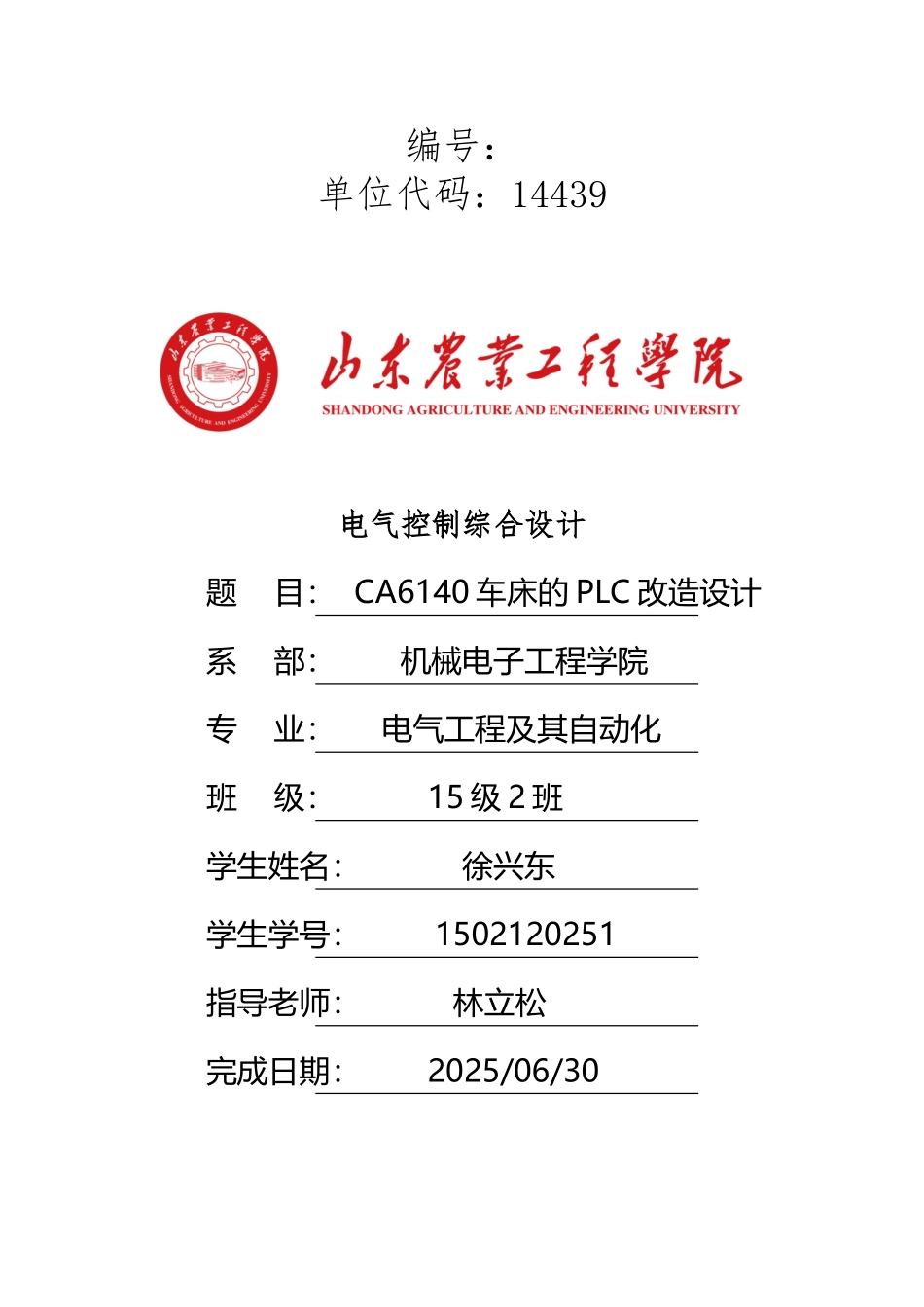

CA6140 车床的 PLC 改造设计(23 页)Good is good, but better carries it.精益求精，善益求善。编号： 单位代码：14439 电气控制综合设计题 目： CA6140 车床的 PLC 改造设计系 部： 机械电子工程学院专 业： 电气工程及其自动化班 级： 15 级 2 班 学生姓名： 徐兴东 学生学号： 1502120251 指导老师： 林立松完成日期： 2025/06/30山东农业工程学院制* CA6140 车床的 PLC 改造设计一、认识 CA6140 车床CA6140 车床的先祖是 C620 老式机床，由于功能的缺陷，后经过机械制造行业的升级变成了如今新型的卧式机床；它被称为 CA6140 原因是其中的 C 表示车床，A 代表改良的型号，6 指车床为卧式结构，1 为基本型，40 则象征最大旋转直径，是机械设备企业加工材料所需的设备之一。CA6140 型车床也是众多机床中的一类，主要负责金属切削方面，对于各种内外圆、端面、定型表面、螺纹螺杆等具有很好的切削技术支持，被普遍的运用于金属加工行业中。该机床有两个起主要作用的运动部分:一种是卡盘或顶尖带动工件的回旋转动，即车床主轴运动；另一种是由滑盘驱动的带动刀架的直线运动，即车床进给运动。CA6140 型普通车床是我国独立研发的最大车削半径为 200mm 的新式卧式车床，极大的促进了中国机械加工行业的进步。CA6140 车床的形状构造如下图所示，它主要由主轴箱、进给箱、纵横溜板箱、挂轮变速机构、刀架、尾架、光杠、丝杠、床身、床脚和冷却装置等其它部分组成[3]。主轴箱进给箱溜板箱丝杠尾架光杠床身挂轮架方刀架纵、横溜板操纵手柄左车床右车床二、CA6140 车床改造原因针对传统的继电器控制系统故障频繁的特点，对 CA6140 车床的电气控制系统进行了技术改造，采纳可编程逻辑控制器（PLC）代替原有的继电器 ，设计了 PLC 控制系统的硬件组成及其控制程序。改造后车床运行稳定，降低了故障率，提高了使用效率。我校现有的 CA6140 车床采纳传统的继电器控制系统，由于使用了大量的继电器与接触器，常常造成接触不良，而且元件老化快，设备故障频繁，不便于维修，影响到学生正常的实习教学。根据实际条件，采纳可编程控制器（PLC）对原有继电接触器控制系统进行改造，使机床的故障率下降，可靠性和灵活性大大提高。三、CA6140 车床工作原理CA6140 型车床具有 3 台三相异步电动机，车床的各个动力由其电机拖动执行，图 3-1 所示的为该车床的电路原理图，我们对原理图由此进行剖...
