CAD中视图旋转图形的两种方法

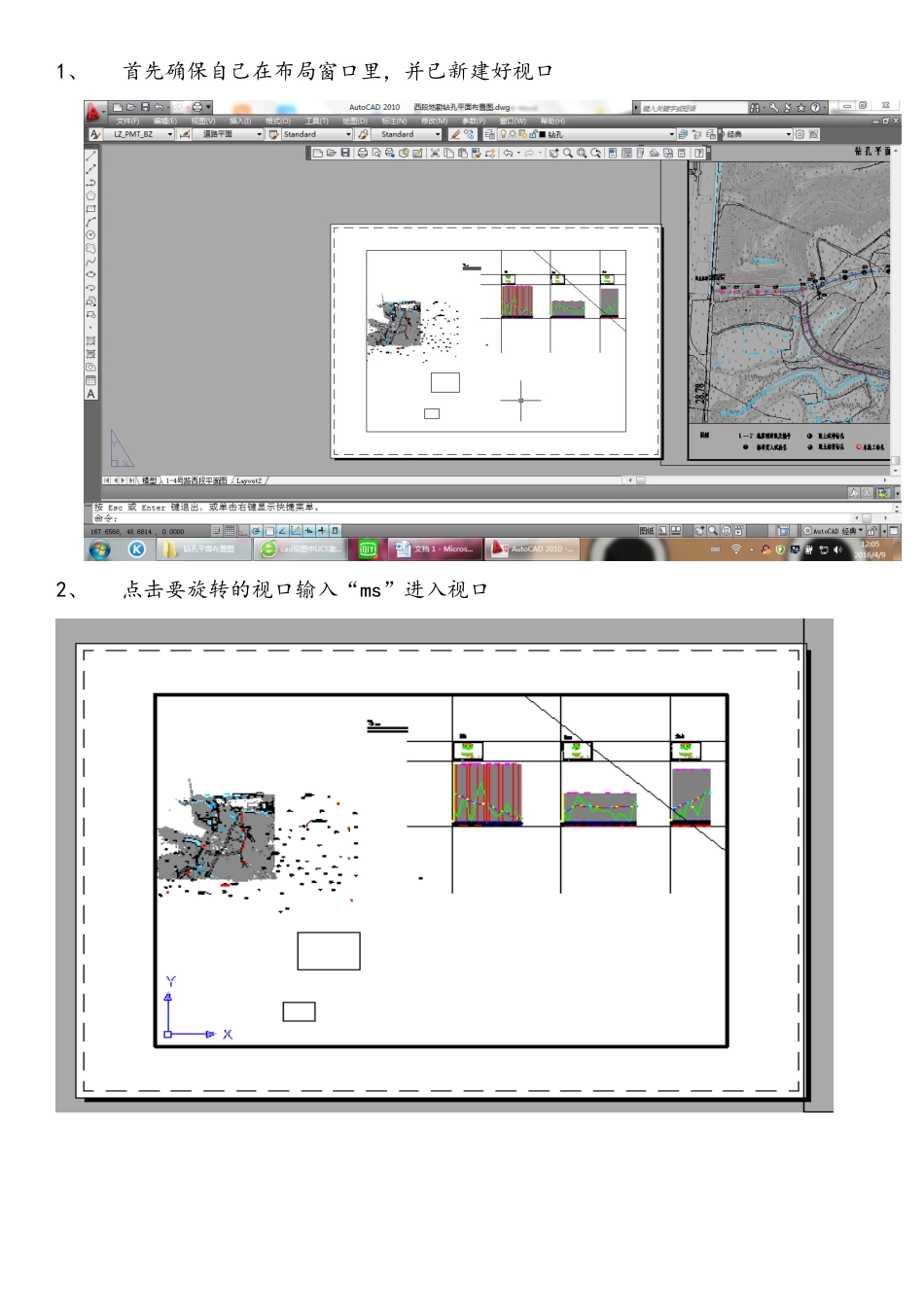

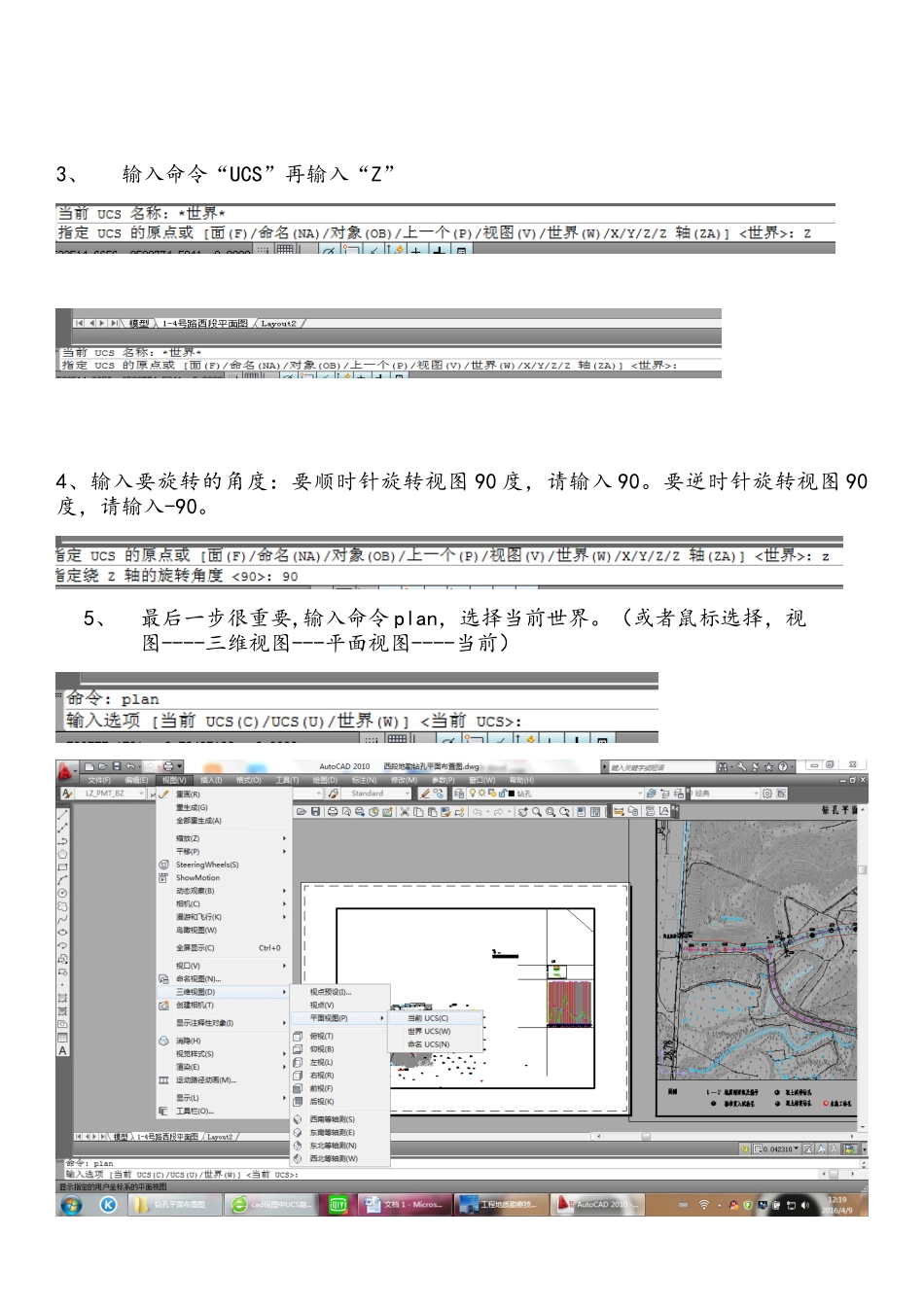

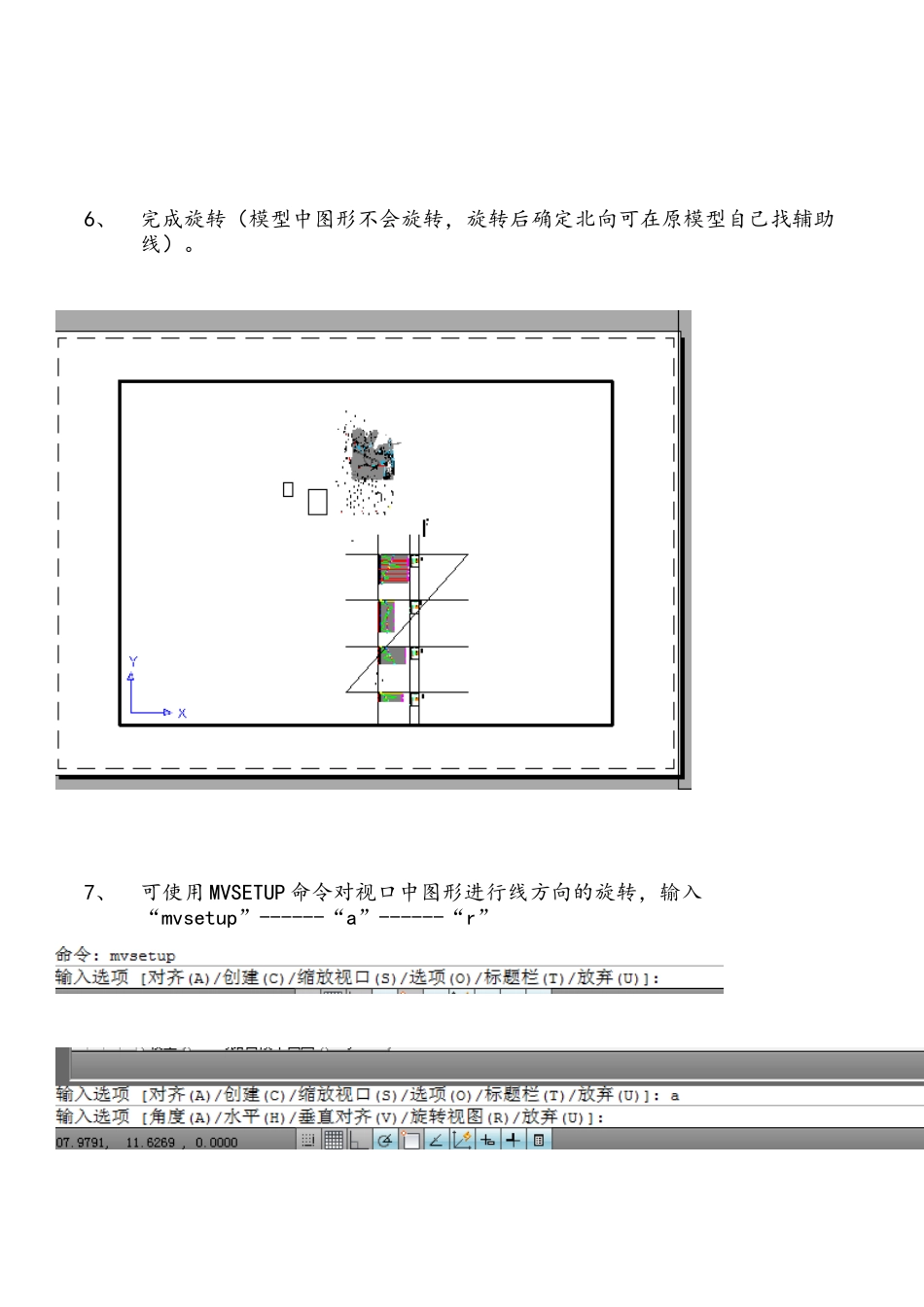

1、首先确保自己在布局窗口里，并已新建好视口2、点击要旋转的视口输入“ms”进入视口3、输入命令“UCS”再输入“Z”4、输入要旋转的角度：要顺时针旋转视图 90 度，请输入 90。要逆时针旋转视图 90度，请输入-90。5、最后一步很重要,输入命令 plan，选择当前世界。（或者鼠标选择，视图----三维视图---平面视图----当前）6、完成旋转（模型中图形不会旋转，旋转后确定北向可在原模型自己找辅助线）。7、可使用 MVSETUP 命令对视口中图形进行线方向的旋转，输入“mvsetup”------“a”------“r”8、根据命令画一条需要旋转的方向线8、旋转完成。
