CAD扫掠的异形造型创建

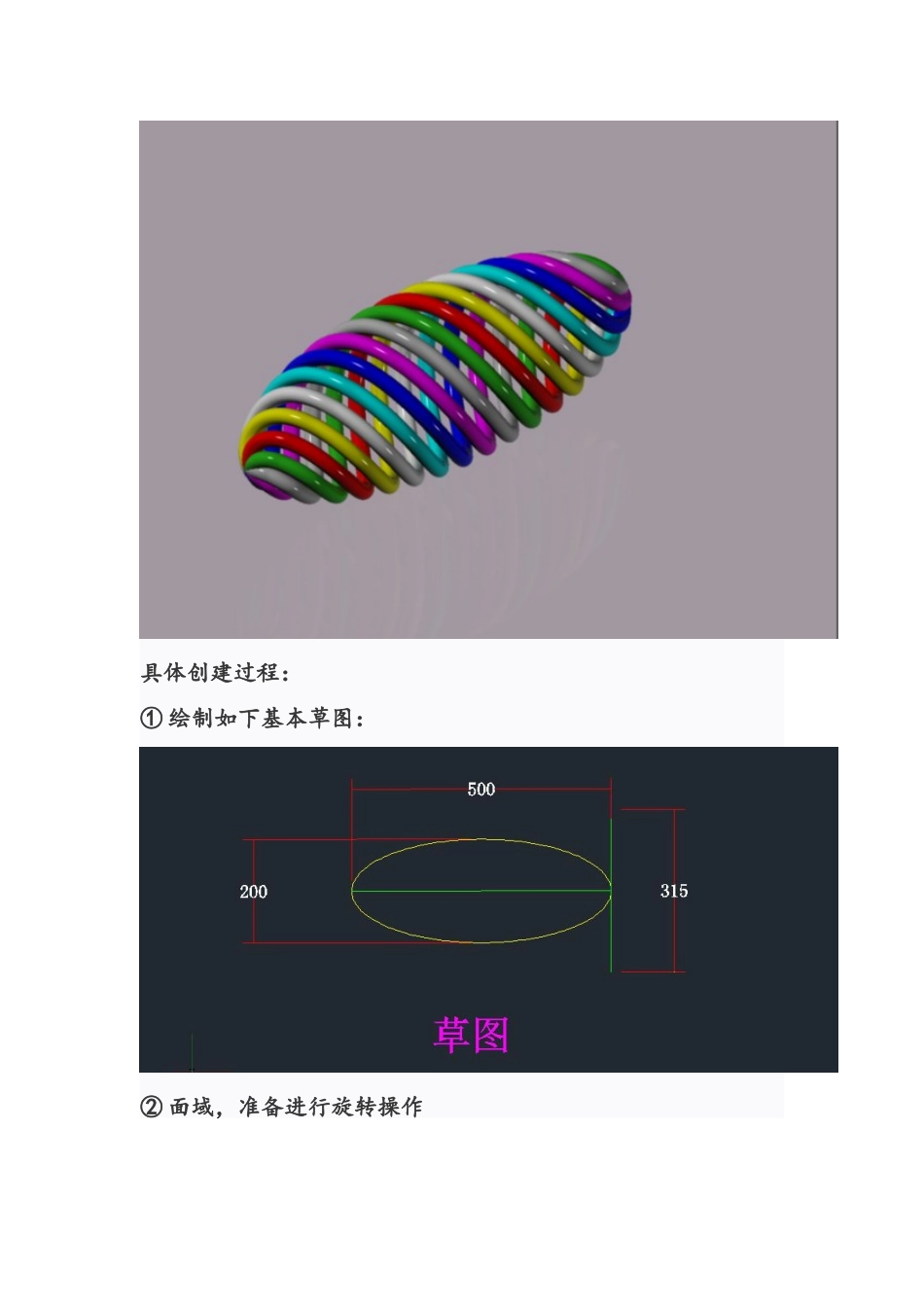

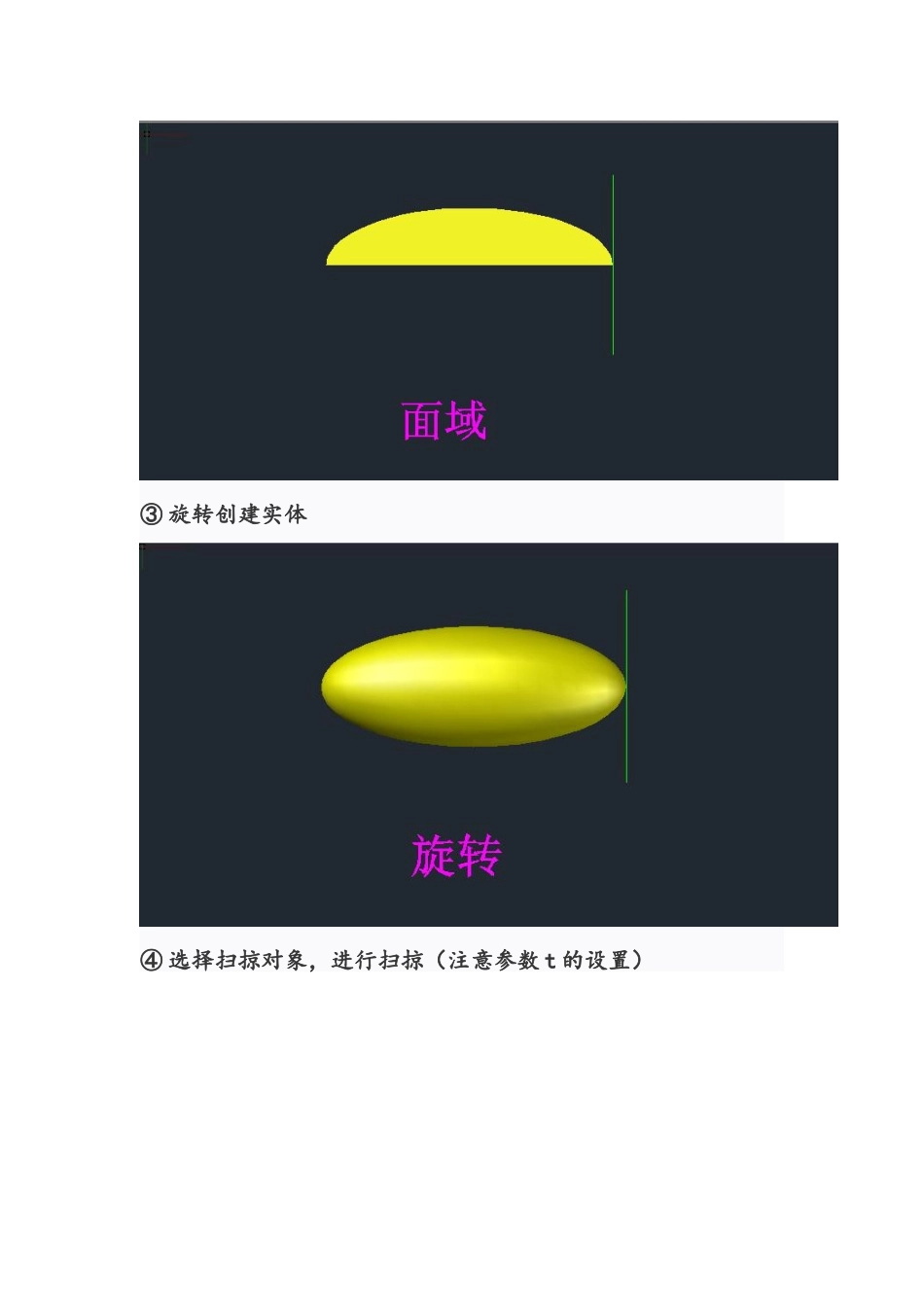

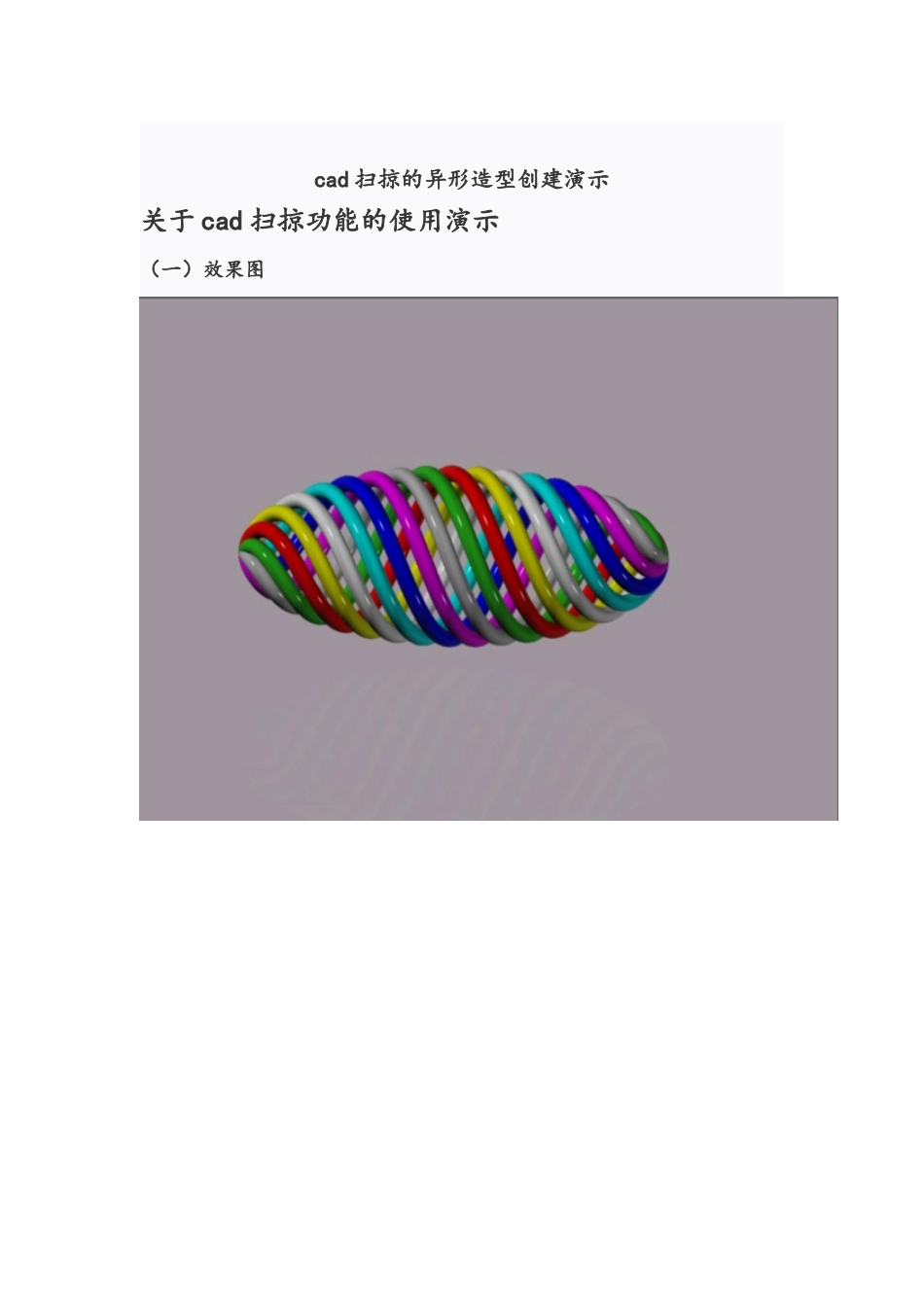

cad 扫掠的异形造型创建演示关于 cad 扫掠功能的使用演示（一）效果图具体创建过程：① 绘制如下基本草图：② 面域，准备进行旋转操作③ 旋转创建实体④ 选择扫掠对象，进行扫掠（注意参数 t 的设置）⑤ 进行曲面剖切实体操作⑥ 留下一半实体，进行多次炸开（X）⑦ 删除多余线条，留下基础轮廓线，绘制一个小圆，准备扫掠⑧ 进行扫掠操作⑨ 三维阵列（阵列也可以）设置个数为 7 或者 8二、发散思维，可以通过改变旋转所得实体的形状（上例中的椭圆）来构建不同的最终螺线体形状具体尝试：【下面就不一一介绍过程了，方法都是一样，就是截面形状的变化】① 下面是爱心实体的创建过程最后效果② 其他造型演示--“8 字形”--“纺锤形”
