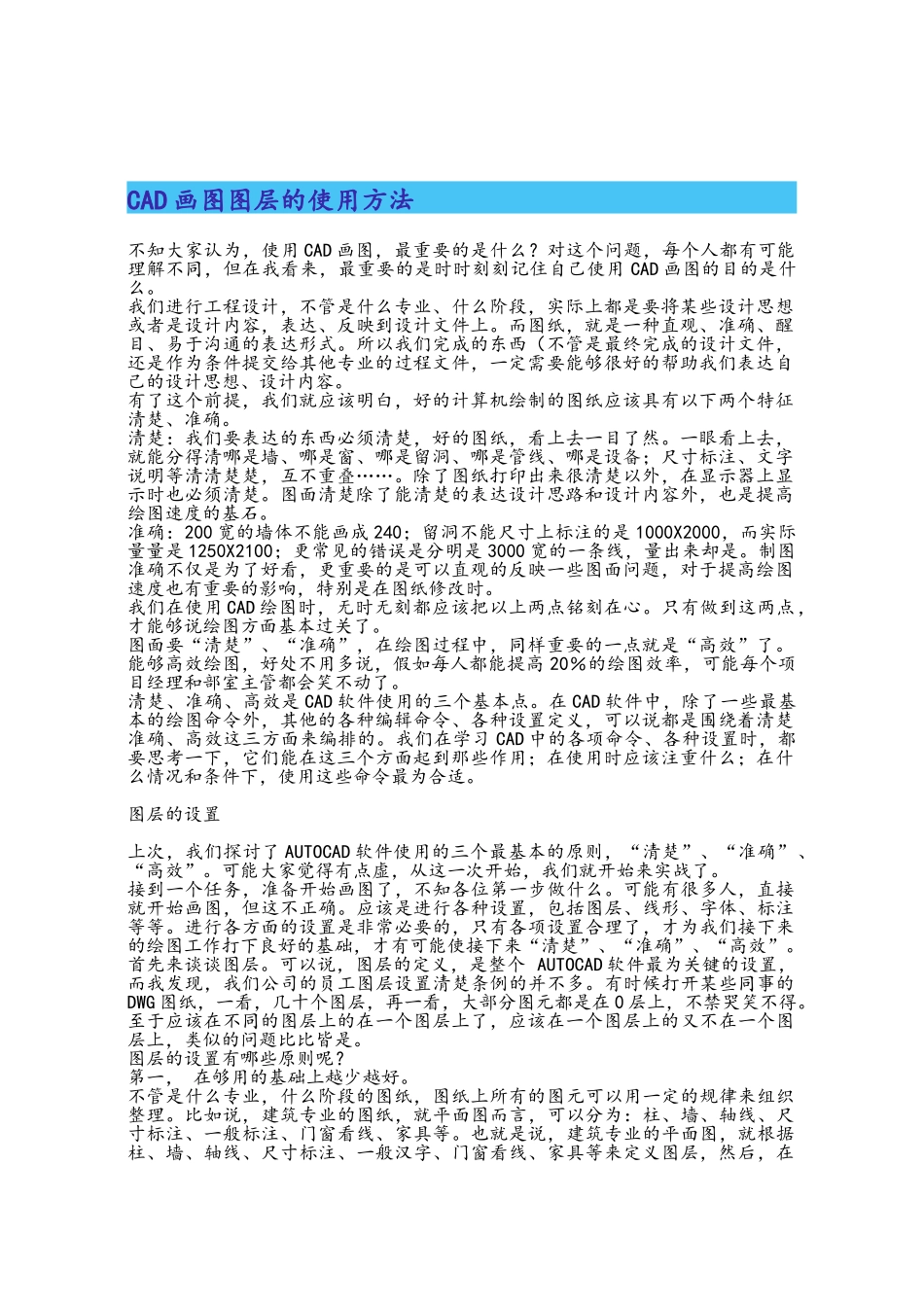

CAD 画图图层的使用方法 不知大家认为，使用 CAD 画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用 CAD 画图的目的是什么。我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于沟通的表达形式。所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征清楚、准确。 清楚：我们要表达的东西必须清楚，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清楚以外，在显示器上显示时也必须清楚。图面清楚除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。准确：200 宽的墙体不能画成 240；留洞不能尺寸上标注的是 1000X2000，而实际量量是 1250X2100；更常见的错误是分明是 3000 宽的一条线，量出来却是。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。我们在使用 CAD 绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。图面要“清楚”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说，假如每人都能提高 20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。清楚、准确、高效是 CAD 软件使用的三个基本点。在 CAD 软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清楚准确、高效这三方面来编排的。我们在学习 CAD 中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。图层的设置上次，我们探讨了 AUTOCAD 软件使用的三个最基本的原则，“清楚”、“准确”、“高效”。可能大家觉得有点虚，从这一次开始，我们就开始来实战了。接到一个任务，准备开始画图了，不知各位第一步做什么。可能有很多人，直接就开始画图，但这不正确。应该是进行各种设置，包括图层、线...
