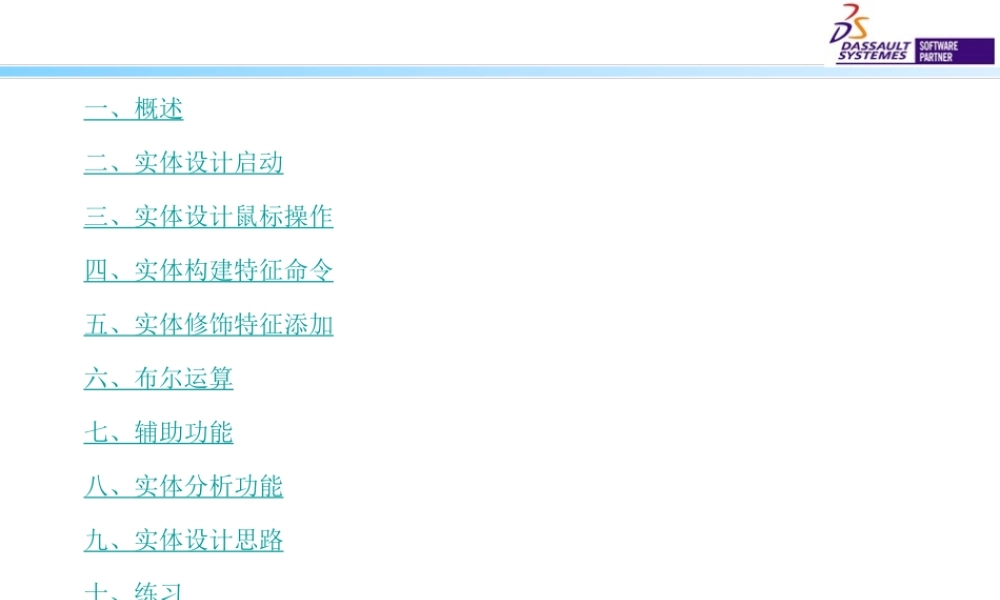

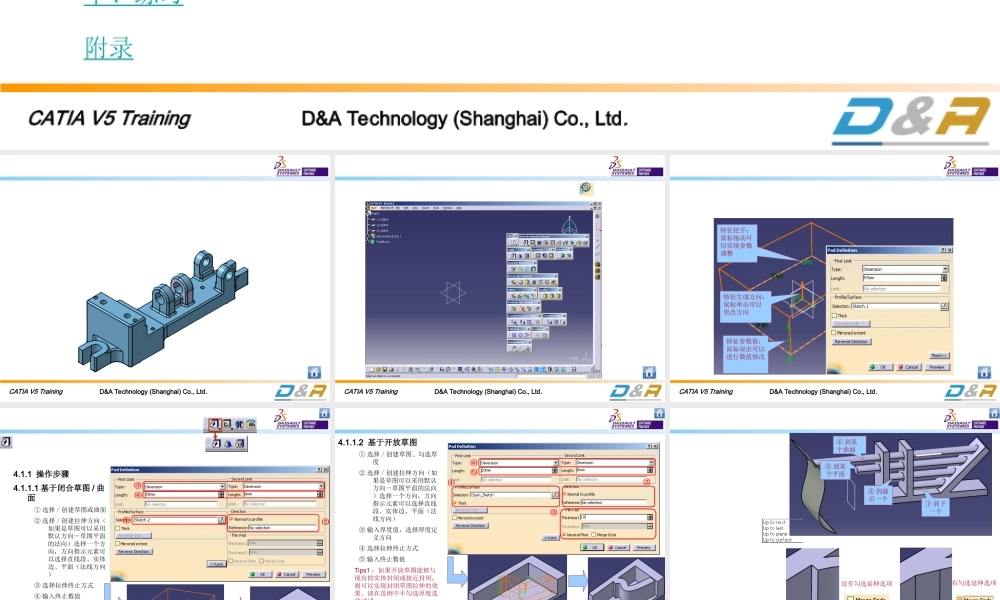

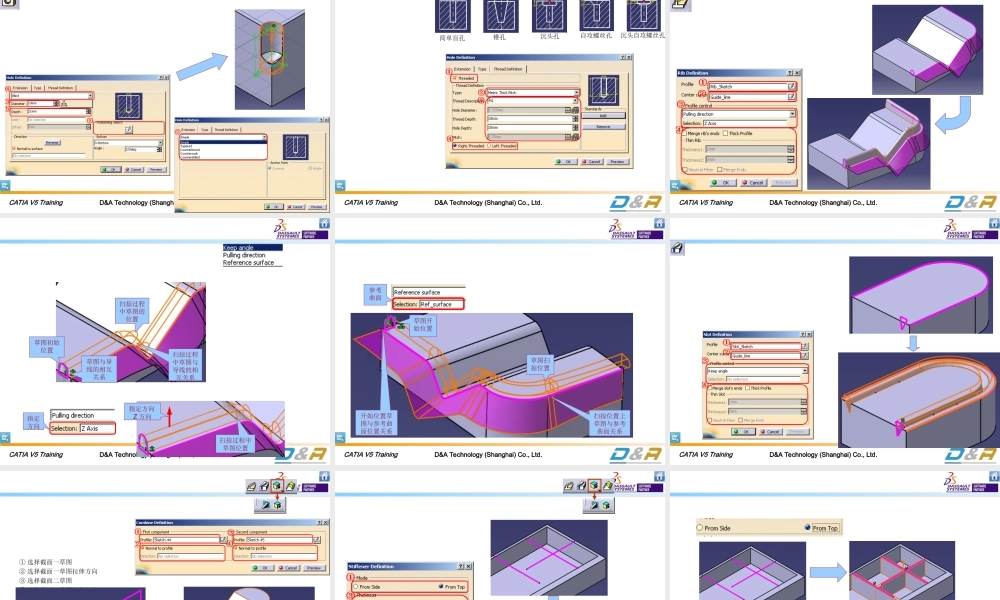

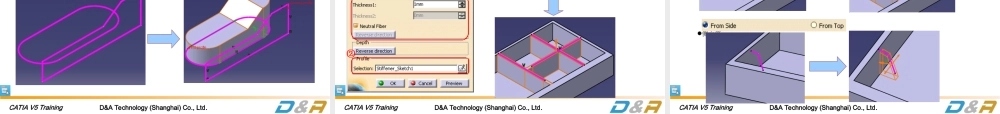

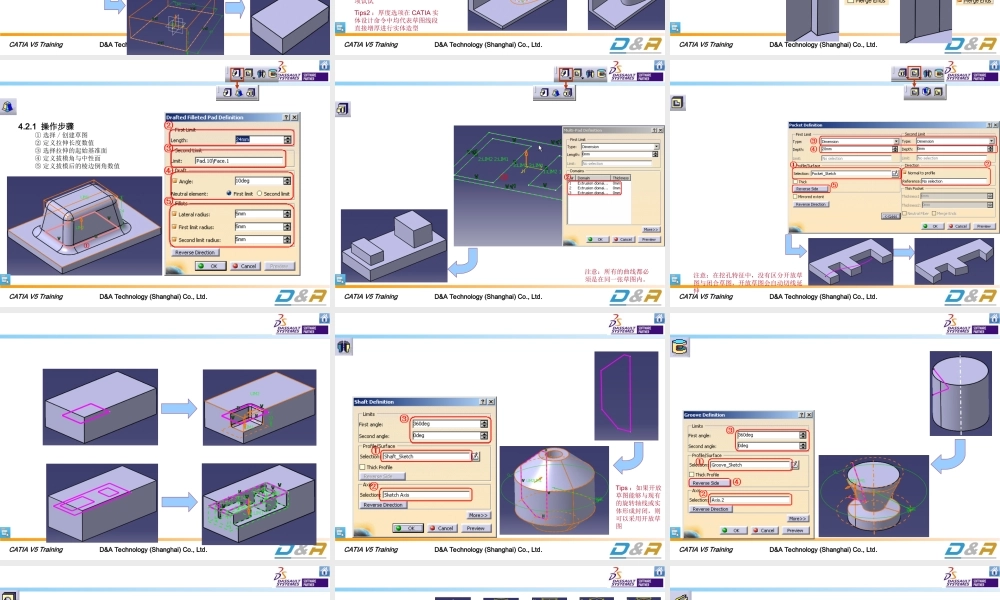

CATIA V5 TrainingD&A Technology (Shanghai) Co., Ltd.目录一、概述二、实体设计启动三、实体设计鼠标操作四、实体构建特征命令五、实体修饰特征添加六、布尔运算七、辅助功能八、实体分析功能九、实体设计思路十、练习附录CATIA V5 TrainingD&A Technology (Shanghai) Co., Ltd.一、概述•实体设计模块是 CATIA 基础模块，提供了丰富灵活进行零件实体设计所需的特征功能。通过对这些特征功能创建、编辑、排序等操作，可以设计出所需的零件的外形。同时该模块还可以与 CATIA 的知识工程等其它模块联合使用，从而创建出更为灵活的模型。CATIA V5 TrainingD&A Technology (Shanghai) Co., Ltd.二、实体设计模块启动 / 切换方法一：在 CATIA 开始菜单栏中选择 Start － Mechanical Design － Part Design方法二：通过自定义的快捷方式或在 Favorites 中保存 PartDesign 直接调用 Part Design 模块CATIA V5 TrainingD&A Technology (Shanghai) Co., Ltd.三、设计中的鼠标操作 / 图形把手•在进行特征定义时，特征定义会在工作区的出现方向、尺寸、把手等快捷方式，设计人员可以通过点击、双击、拖动等常用鼠标操作在工作区完成特征的基本定义。特征把手：鼠标拖动可以实现参数调整特征生成方向：鼠标单击可以更改方向特征参数值：鼠标双击可以进行数值修改CATIA V5 TrainingD&A Technology (Shanghai) Co., Ltd.四、实体构建特征命令－拉伸4.1 拉伸特征 拉伸特征（ Pad ）：拉伸特征是通过对一个草图或曲面沿指定的方向运动所得到实体，属于加料的特征。4.1.1 操作步骤4.1.1.1 基于闭合草图 / 曲面① 选择 / 创建草图或曲面② 选择 / 创建拉伸方向（如果是草图可以采用默认方向－草图平面的法向）选择一个方向，方向指示元素可以选择直线段、实体边、平面（法线方向）③ 选择拉伸终止方式④ 输入终止数值CATIA V5 TrainingD&A Technology (Shanghai) Co., Ltd.4.1.1.2 基于开放草图① 选择 / 创建草图 , 勾选厚度② 选择 / 创建拉伸方向（如果是草图可以采用默认方向－草图平面的法向）选择一个方向，方向指示元素可以选择直线段、实体边、平面（法线方向）③ 输入厚度值，选择厚度定义方向④ 选择拉伸终止方式⑤ 输入终止数值四、实体构建特征命令－拉伸Tips1 ：如果开放草图能够与现有的实体封闭或接近封闭，则可以实现封闭草图拉伸的效果。请在范例中不...
