CHT特殊单管排水系统

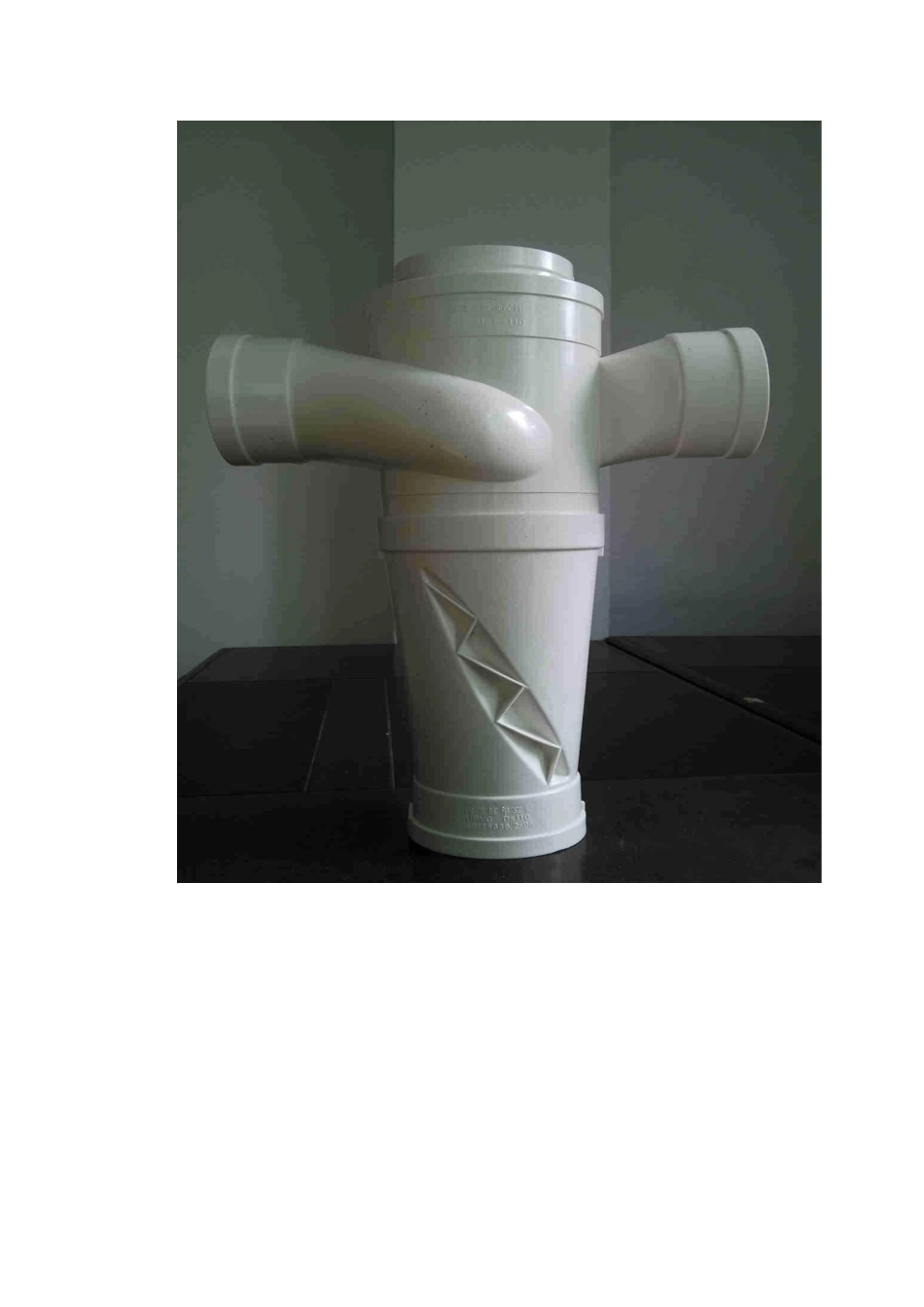

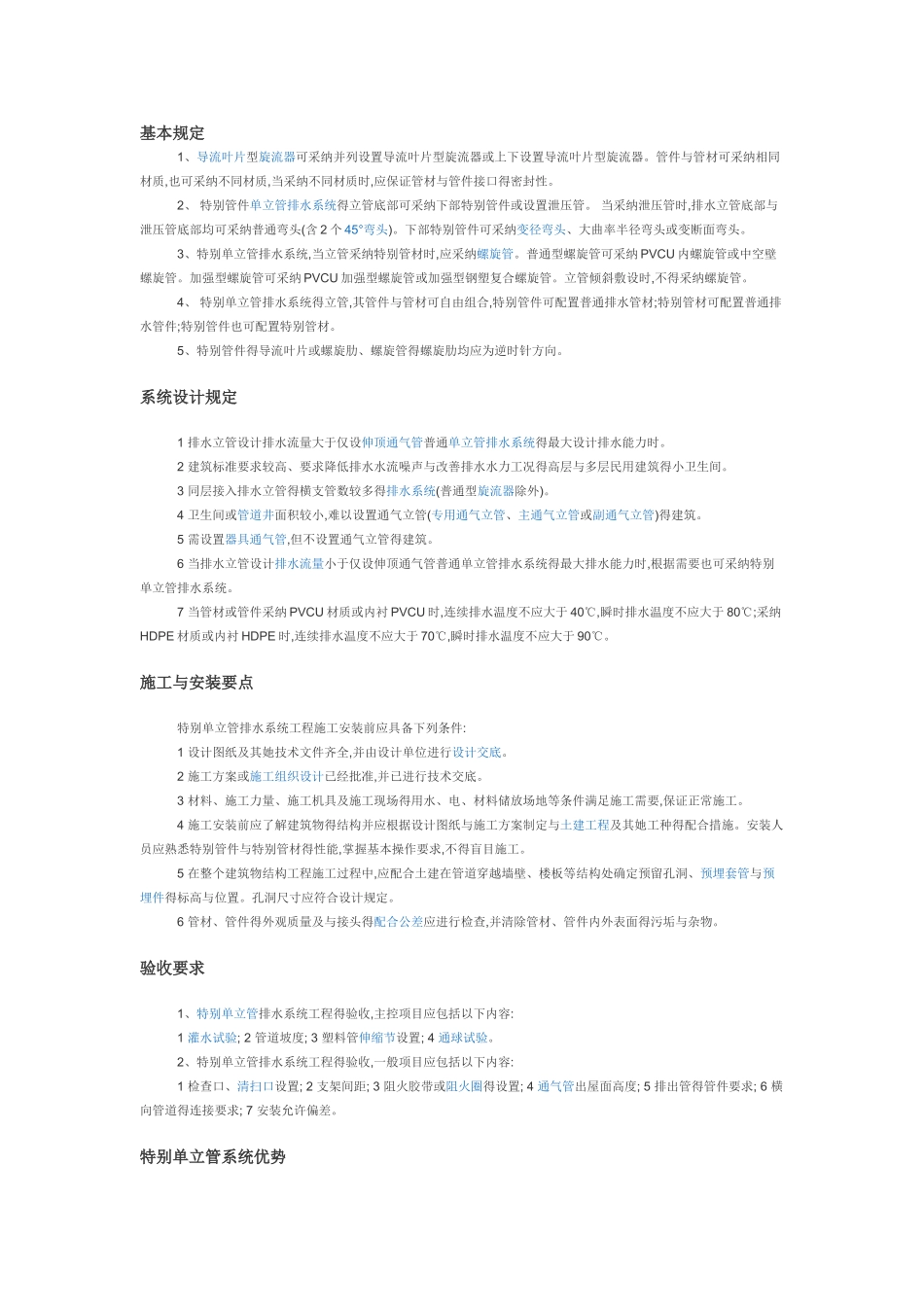

基本规定1、导流叶片型旋流器可采纳并列设置导流叶片型旋流器或上下设置导流叶片型旋流器。管件与管材可采纳相同材质,也可采纳不同材质,当采纳不同材质时,应保证管材与管件接口得密封性。2、 特别管件单立管排水系统得立管底部可采纳下部特别管件或设置泄压管。 当采纳泄压管时,排水立管底部与泄压管底部均可采纳普通弯头(含 2 个 45°弯头)。下部特别管件可采纳变径弯头、大曲率半径弯头或变断面弯头。3、特别单立管排水系统,当立管采纳特别管材时,应采纳螺旋管。普通型螺旋管可采纳 PVCU 内螺旋管或中空壁螺旋管。加强型螺旋管可采纳 PVCU 加强型螺旋管或加强型钢塑复合螺旋管。立管倾斜敷设时,不得采纳螺旋管。4、 特别单立管排水系统得立管,其管件与管材可自由组合,特别管件可配置普通排水管材;特别管材可配置普通排水管件;特别管件也可配置特别管材。5、特别管件得导流叶片或螺旋肋、螺旋管得螺旋肋均应为逆时针方向。系统设计规定1 排水立管设计排水流量大于仅设伸顶通气管普通单立管排水系统得最大设计排水能力时。2 建筑标准要求较高、要求降低排水水流噪声与改善排水水力工况得高层与多层民用建筑得小卫生间。3 同层接入排水立管得横支管数较多得排水系统(普通型旋流器除外)。4 卫生间或管道井面积较小,难以设置通气立管(专用通气立管、主通气立管或副通气立管)得建筑。5 需设置器具通气管,但不设置通气立管得建筑。6 当排水立管设计排水流量小于仅设伸顶通气管普通单立管排水系统得最大排水能力时,根据需要也可采纳特别单立管排水系统。7 当管材或管件采纳 PVCU 材质或内衬 PVCU 时,连续排水温度不应大于 40℃,瞬时排水温度不应大于 80℃;采纳HDPE 材质或内衬 HDPE 时,连续排水温度不应大于 70℃,瞬时排水温度不应大于 90℃。施工与安装要点特别单立管排水系统工程施工安装前应具备下列条件:1 设计图纸及其她技术文件齐全,并由设计单位进行设计交底。2 施工方案或施工组织设计已经批准,并已进行技术交底。3 材料、施工力量、施工机具及施工现场得用水、电、材料储放场地等条件满足施工需要,保证正常施工。4 施工安装前应了解建筑物得结构并应根据设计图纸与施工方案制定与土建工程及其她工种得配合措施。安装人员应熟悉特别管件与特别管材得性能,掌握基本操作要求,不得盲目施工。5 在整个建筑物结构工程施工过程中,应配合土建在管道穿越墙壁、楼板等结构处确定预留孔洞、预埋套管与预埋件得标高与位置...
