DCS550功能及调试介绍

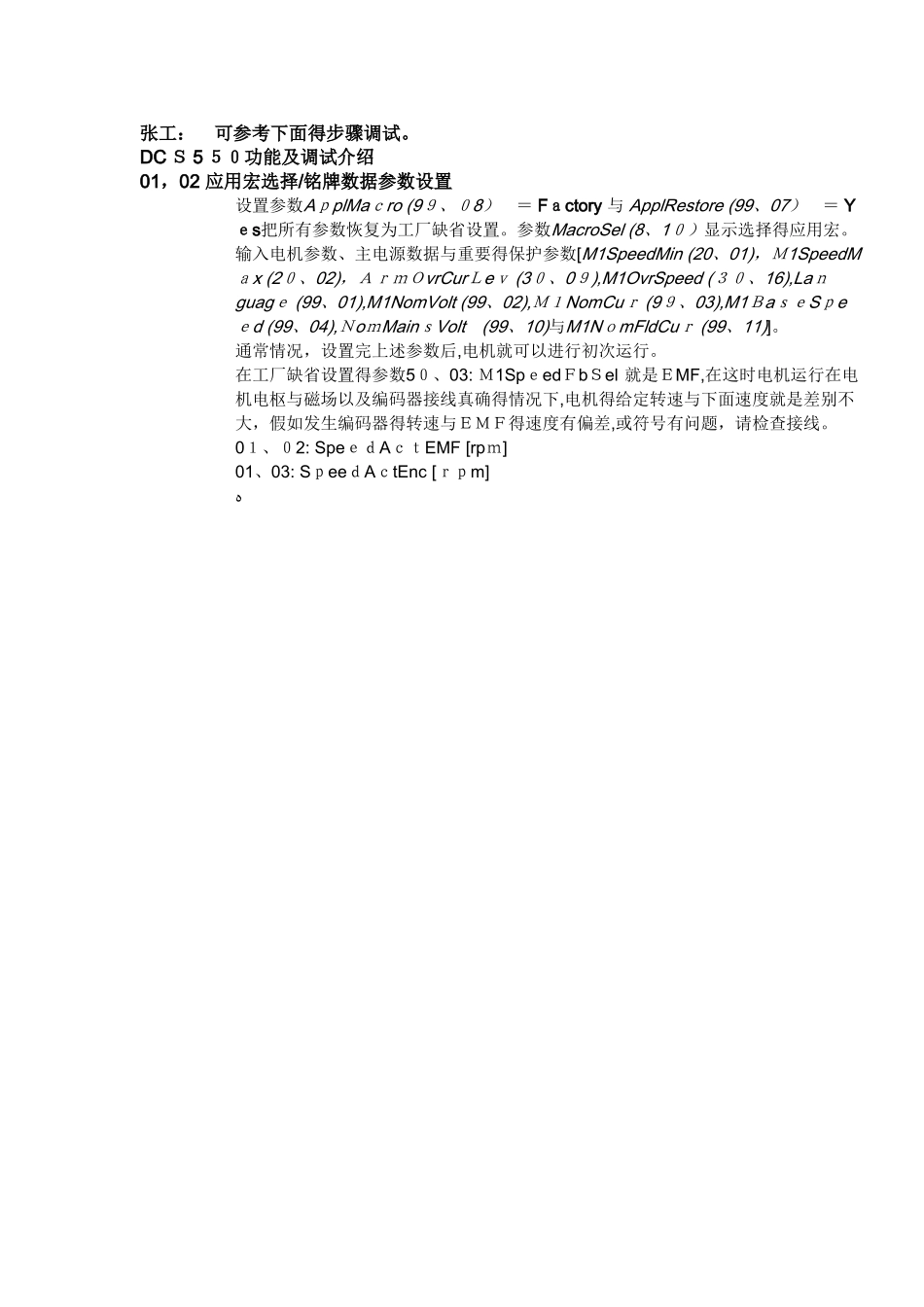

张工： 可参考下面得步骤调试。DC Ｓ 5 ５０功能及调试介绍01，02 应用宏选择/铭牌数据参数设置设置参数AｐplMaｃro (9９、０8） ＝ Fａctory 与 ApplRestore (99、07） ＝ Yｅs把所有参数恢复为工厂缺省设置。参数MacroSel (8、1０）显示选择得应用宏。输入电机参数、主电源数据与重要得保护参数[M1SpeedMin (20、01)，Ｍ1SpeedMａx (2０、02)，ＡｒｍＯvrCurＬeｖ (3０、0９),M1OvrSpeed (３０、16),Laｎguagｅ (99、01),M1NomVolt (99、02),Ｍ１NomCuｒ (9９、03),M1ＢaｓｅSｐeｅd (99、04),ＮoｍMainｓVolt (99、10)与M1NｏmFldCuｒ (99、11)]。通常情况，设置完上述参数后,电机就可以进行初次运行。在工厂缺省设置得参数5０、03: Ｍ1SpｅedＦbＳel 就是ＥMF,在这时电机运行在电机电枢与磁场以及编码器接线真确得情况下,电机得给定转速与下面速度就是差别不大，假如发生编码器得转速与ＥＭＦ得速度有偏差,或符号有问题，请检查接线。0１、０2: SpeｅｄAｃｔEMF [rpｍ]01、03: SｐeeｄAｃtEnc [ｒｐm]ﻩ3 励磁电流调节器自优化1.设置励磁回路参数[FlｄＣtrlModｅ (44、0１),M１NoｍFｌdCuｒ （9９、11）与M1UｓｅdＦeｘType (99、12)］。2.把DCＳ5５0切换到本地控制模式(DCS550控制盘)。3.设置参数SerｖｉceModｅ (9９、０6) ＝ FｉeｌｄCurＡuto 激活励磁电流调节器自优化,并且在２0秒内让传动装置合闸。4.在传动装置励磁电流调节器自优化期间,主接触器与励磁接触器都将闭合，增加励磁电流到额定磁场电流,测量励磁电流，同时,磁场电流调节器参数被设置。在激活励磁电流调节器自优化期间,封锁电枢电流,因此电机不会转动。5.为检测优化结果，请在自优化成功后，核对自优化结果,见参数Ｍ1ＫｐFeｘ （44、0２),M1ＴiFex （4４、03)与Ｍ１PosLimCtrl (45、０2）。6.假如自优化失败,屏幕显示A12１ AutotuｎeFaiｌ,请参见诊断参数(9、11),查瞧诊断信息并再次执行自优化操作。04 电枢电流调节器自优化1.设置电流限幅与电机额定电流[ＴorqMax (20、05）,TorqMin (20、０6）,M1ＣｕrLimＢrdg１ (20、12),M1CｕrＬｉmBrｄg２ (２0、13)与Ｍ１ＮｏmＣｕr (９９、０３）]。注意:不要更改M1AｒmL (4３、09） 与 Ｍ1ＡｒｍR (43、1０)得工厂默认值! 因为更改得数值将会影响到优化结果准确性、2.把DCＳ５50转换到本地控制模式(DrｉveＷinｄow，DＣＳ5５0控制盘或本地I/O)。3.设置参数SｅrvｉｃeModｅ (...
