D座屋面施工方案VIP专享

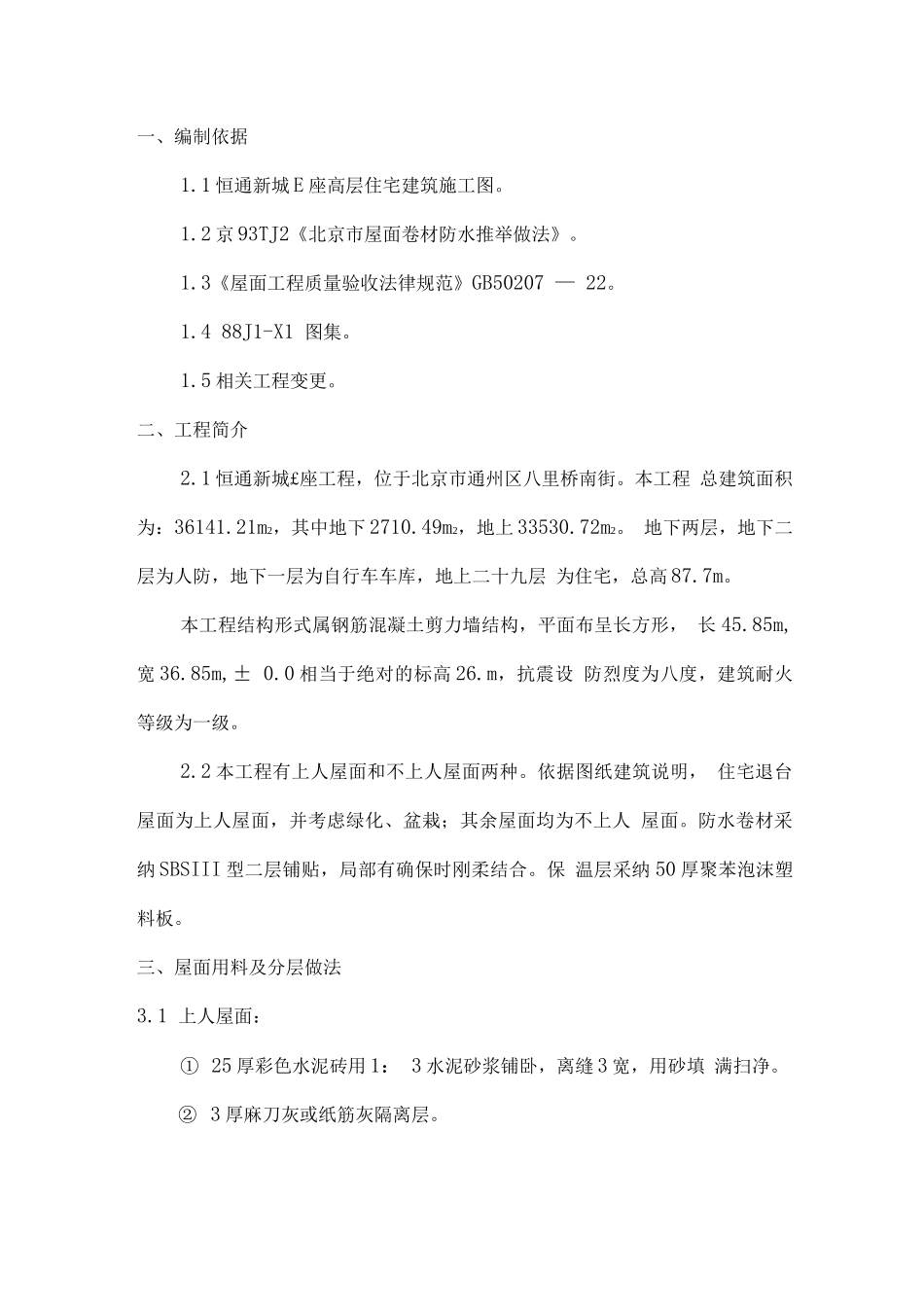

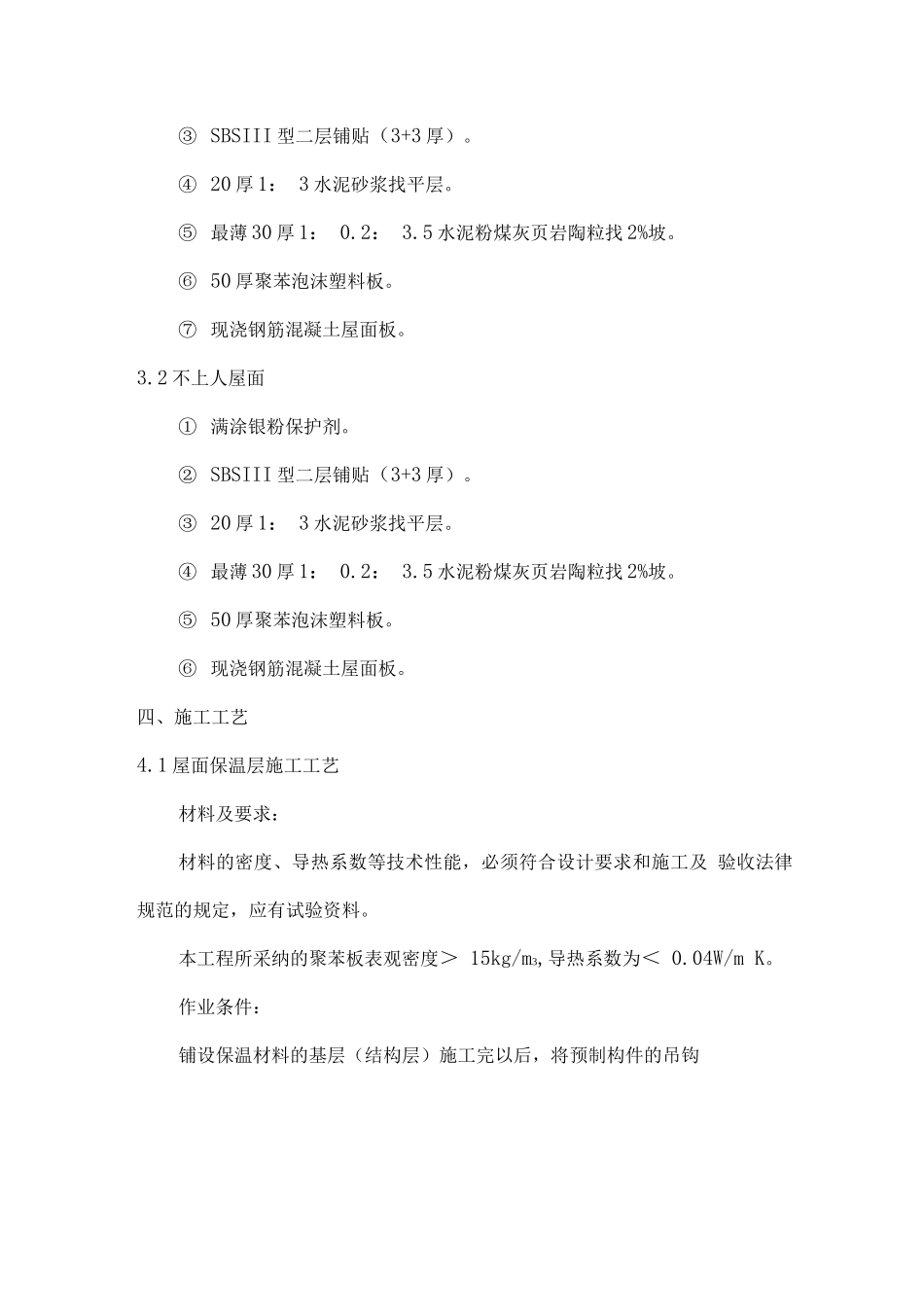

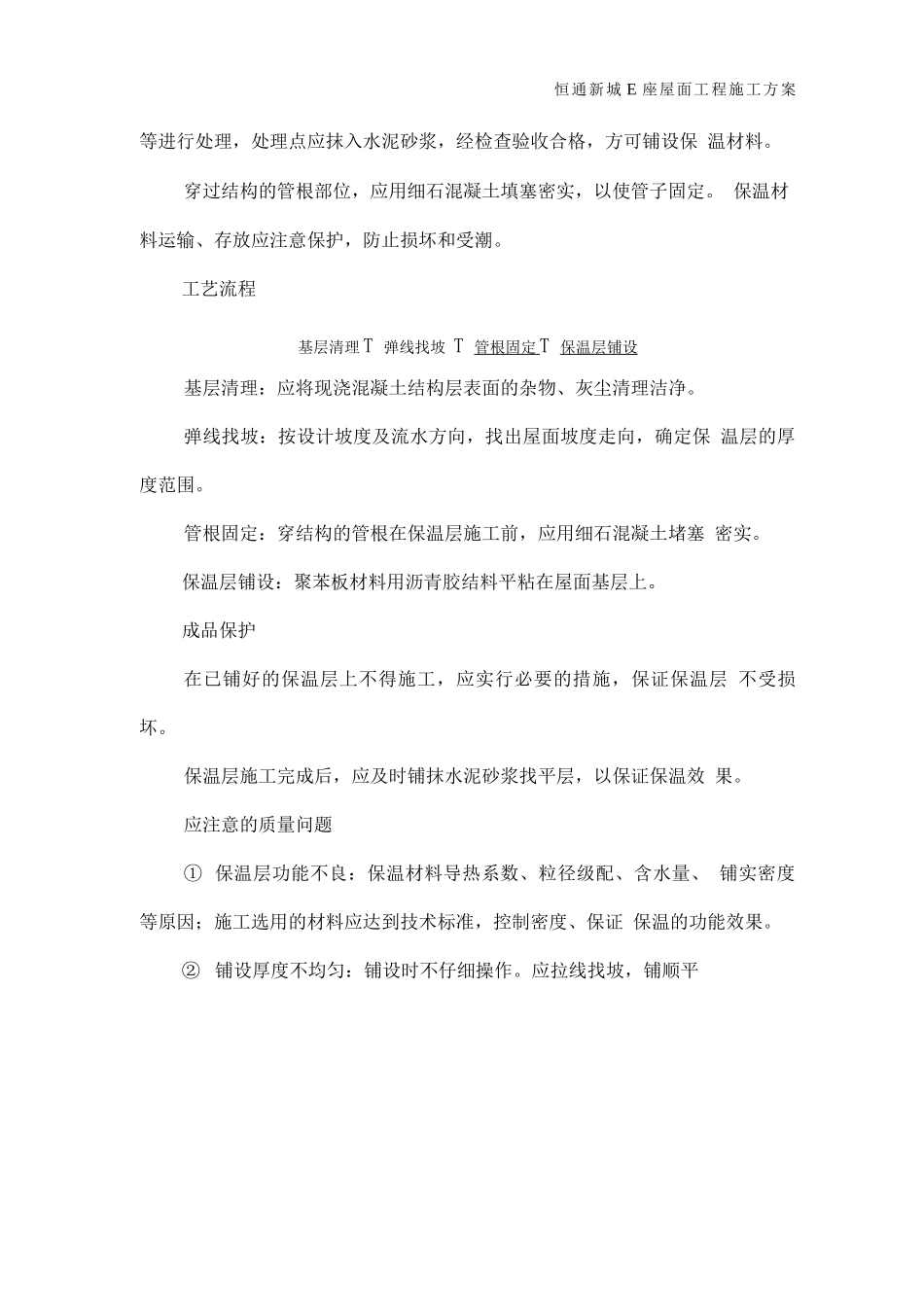

一、编制依据1.1 恒通新城 E 座高层住宅建筑施工图。1.2 京 93TJ2《北京市屋面卷材防水推举做法》。1.3《屋面工程质量验收法律规范》GB50207 — 22。1.4 88J1-X1 图集。1.5 相关工程变更。二、工程简介2.1 恒通新城£座工程，位于北京市通州区八里桥南街。本工程 总建筑面积为：36141.21m2，其中地下 2710.49m2，地上 33530.72m2。 地下两层，地下二层为人防，地下一层为自行车车库，地上二十九层 为住宅，总高 87.7m。本工程结构形式属钢筋混凝土剪力墙结构，平面布呈长方形， 长 45.85m,宽 36.85m,± 0.0 相当于绝对的标高 26.m，抗震设 防烈度为八度，建筑耐火等级为一级。2.2 本工程有上人屋面和不上人屋面两种。依据图纸建筑说明， 住宅退台屋面为上人屋面，并考虑绿化、盆栽；其余屋面均为不上人 屋面。防水卷材采纳 SBSIII 型二层铺贴，局部有确保时刚柔结合。保 温层采纳 50 厚聚苯泡沫塑料板。三、屋面用料及分层做法3.1 上人屋面：① 25 厚彩色水泥砖用 1： 3 水泥砂浆铺卧，离缝 3 宽，用砂填 满扫净。② 3 厚麻刀灰或纸筋灰隔离层。③ SBSIII 型二层铺贴（3+3 厚）。④ 20 厚 1： 3 水泥砂浆找平层。⑤ 最薄 30 厚 1： 0.2： 3.5 水泥粉煤灰页岩陶粒找 2%坡。⑥ 50 厚聚苯泡沫塑料板。⑦ 现浇钢筋混凝土屋面板。3.2 不上人屋面① 满涂银粉保护剂。② SBSIII 型二层铺贴（3+3 厚）。③ 20 厚 1： 3 水泥砂浆找平层。④ 最薄 30 厚 1： 0.2： 3.5 水泥粉煤灰页岩陶粒找 2%坡。⑤ 50 厚聚苯泡沫塑料板。⑥ 现浇钢筋混凝土屋面板。四、施工工艺4.1 屋面保温层施工工艺材料及要求：材料的密度、导热系数等技术性能，必须符合设计要求和施工及 验收法律规范的规定，应有试验资料。本工程所采纳的聚苯板表观密度＞ 15kg/m3,导热系数为＜ 0.04W/m K。作业条件：铺设保温材料的基层（结构层）施工完以后，将预制构件的吊钩恒通新城 E 座屋面工程施工方案 等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保 温材料。穿过结构的管根部位，应用细石混凝土填塞密实，以使管子固定。 保温材料运输、存放应注意保护，防止损坏和受潮。工艺流程基层清理 T 弹线找坡 T 管根固定 T 保温层铺设基层清理：应将现浇混凝土结构层表面的杂物、灰尘清理洁净。弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保 温层的厚度范围。管...
