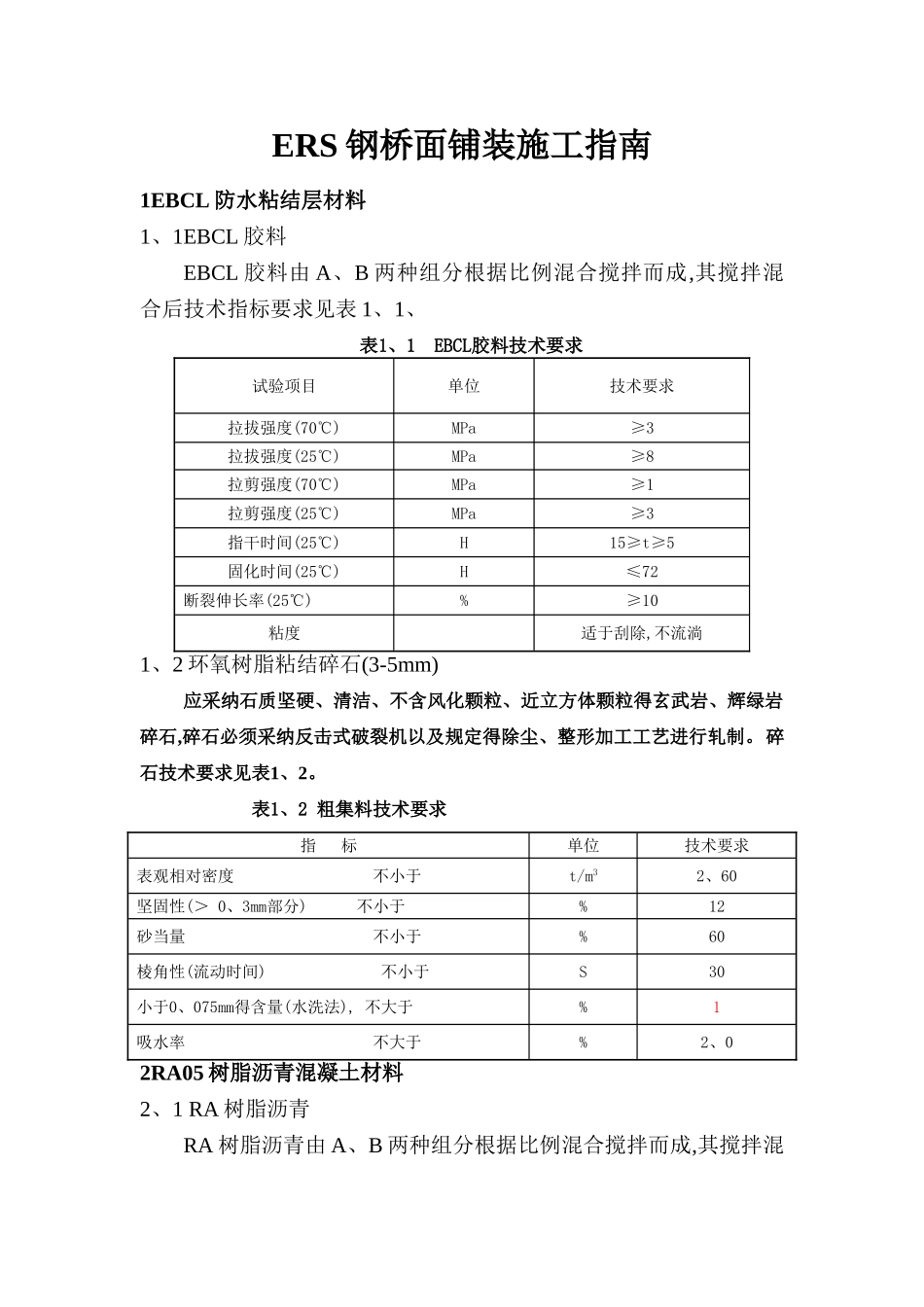

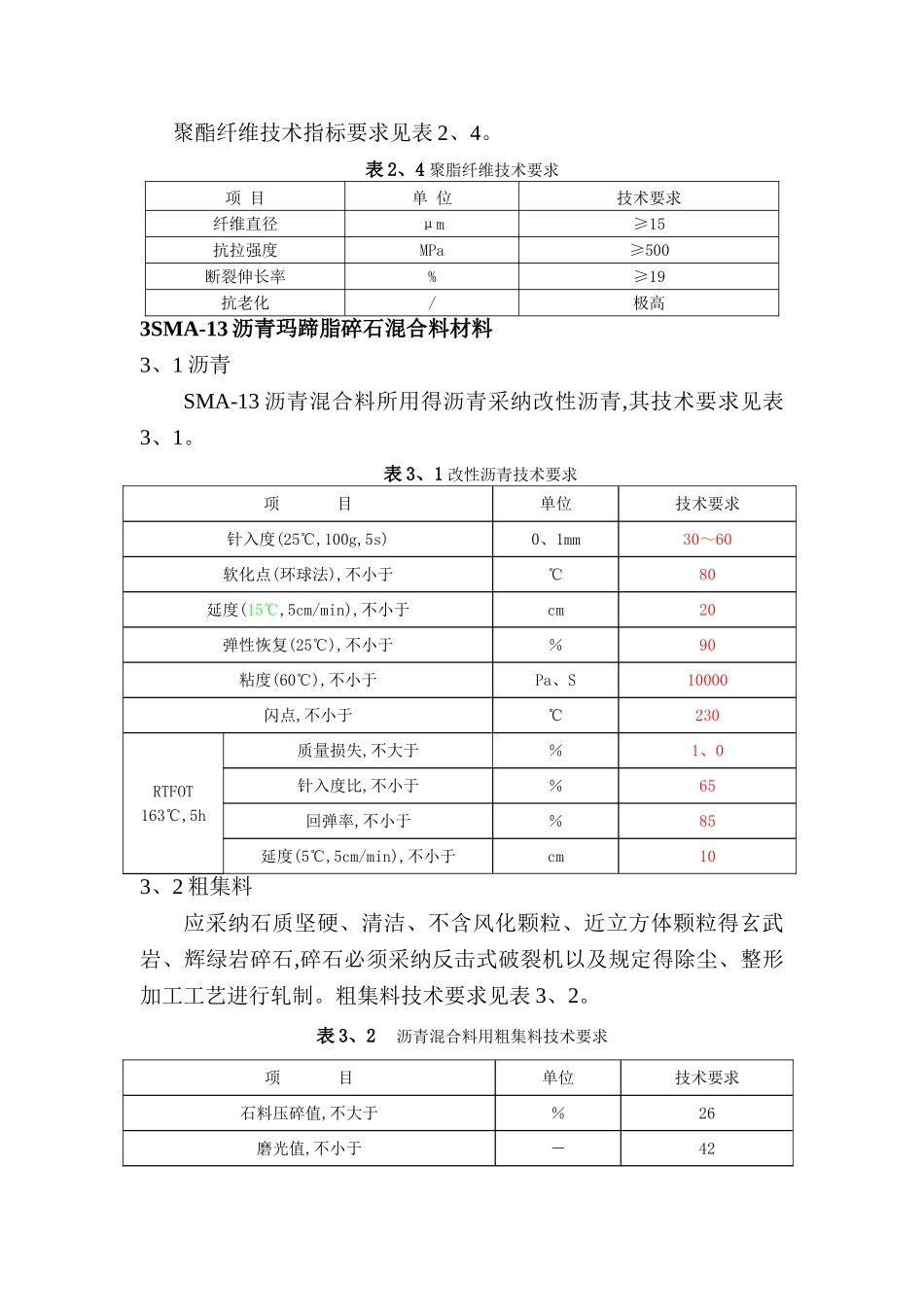

ERS 钢桥面铺装施工指南1EBCL 防水粘结层材料 1、1EBCL 胶料EBCL 胶料由 A、B 两种组分根据比例混合搅拌而成,其搅拌混合后技术指标要求见表 1、1、 表1、1 EBCL胶料技术要求试验项目单位技术要求拉拔强度(70℃)MPa≥3拉拔强度(25℃)MPa≥8拉剪强度(70℃)MPa≥1拉剪强度(25℃)MPa≥3指干时间(25℃)H15≥t≥5固化时间(25℃)H≤72断裂伸长率(25℃)%≥10粘度适于刮除,不流淌1、2 环氧树脂粘结碎石(3-5mm)应采纳石质坚硬、清洁、不含风化颗粒、近立方体颗粒得玄武岩、辉绿岩碎石,碎石必须采纳反击式破裂机以及规定得除尘、整形加工工艺进行轧制。碎石技术要求见表1、2。 表1、2 粗集料技术要求指 标单位技术要求表观相对密度 不小于t/m32、60坚固性(＞ 0、3mm部分) 不小于%12砂当量 不小于%60棱角性(流动时间) 不小于S30小于0、075mm得含量(水洗法), 不大于%1吸水率 不大于%2、02RA05 树脂沥青混凝土材料2、1 RA 树脂沥青RA 树脂沥青由 A、B 两种组分根据比例混合搅拌而成,其搅拌混合后技术指标要求见表 2、1。表2、1 RA05拌合用胶结料技术要求试验项目单位技术要求指干时间(25℃)h≥1、0固化时间(25℃)h≤72断裂伸长率(25℃)%≥50拉剪强度(25℃)MPa≥12、2 粗集料应采纳石质坚硬、清洁、不含风化颗粒、近立方体颗粒得玄武岩、辉绿岩碎石,碎石必须采纳反击式破裂机以及规定得除尘、整形加工工艺进行轧制。RA05 就是冷拌树脂沥青混合料,石料没有再加热干燥得过程,因此,石料必须在生产、运输、储存及拌合生产全过程中保持干燥,防止淋雨或受潮。要求石料场应在晴天时,用已轧制好得干燥路用片石、粗集料回轧生产 RA05 料,并要求对刚轧制好得 RA05料进行防水包装,置于防潮得仓库内储存备用。碎石技术要求见表 1、2。2、3 细集料采纳坚硬、清洁、干燥、无风化、无杂质,并有适当颗粒级配,优先选用石灰岩石质,不得选用酸性岩质,也不能采纳山场得下脚料。沥青混合料用细集料质量要求见表2、3。表2、3 细集料技术要求指 标单位技术要求表观相对密度 t/m3≥2、60坚固性(＞ 0、3mm部分) %≥12砂当量 %≥60吸水率 %≤2、0亚甲蓝值 g/kg≥52、4 聚酯纤维聚酯纤维技术指标要求见表 2、4。表 2、4 聚脂纤维技术要求 项 目单 位技术要求纤维直径μm≥15抗拉强度MPa≥500断裂伸长率%≥19抗老化/极高3SMA-13 沥青玛蹄脂碎石混合料材料3、1 沥青SMA-13 沥青混合料所用得沥青采纳改性沥青,其技术要求见表3、1。表 3、...
