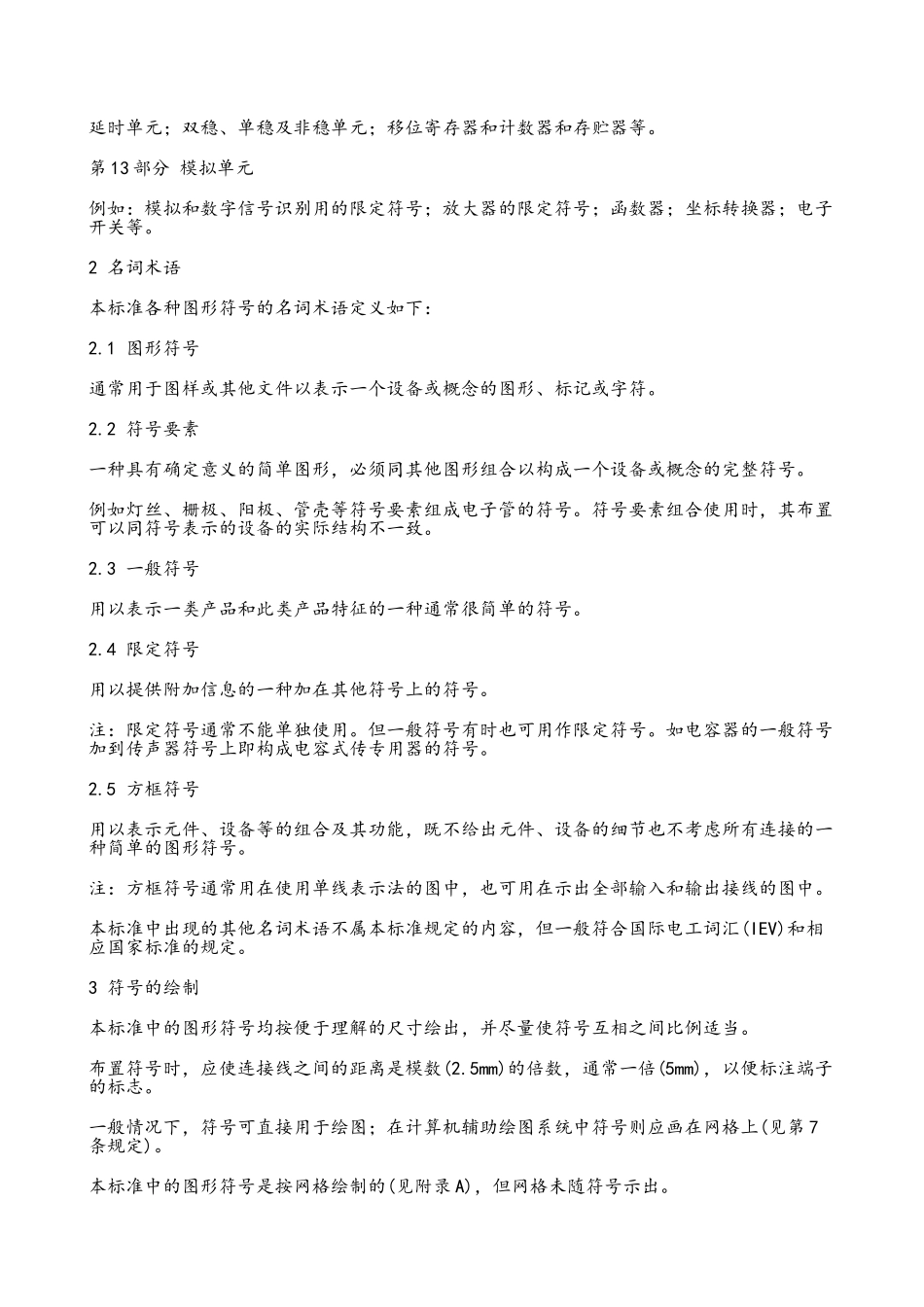

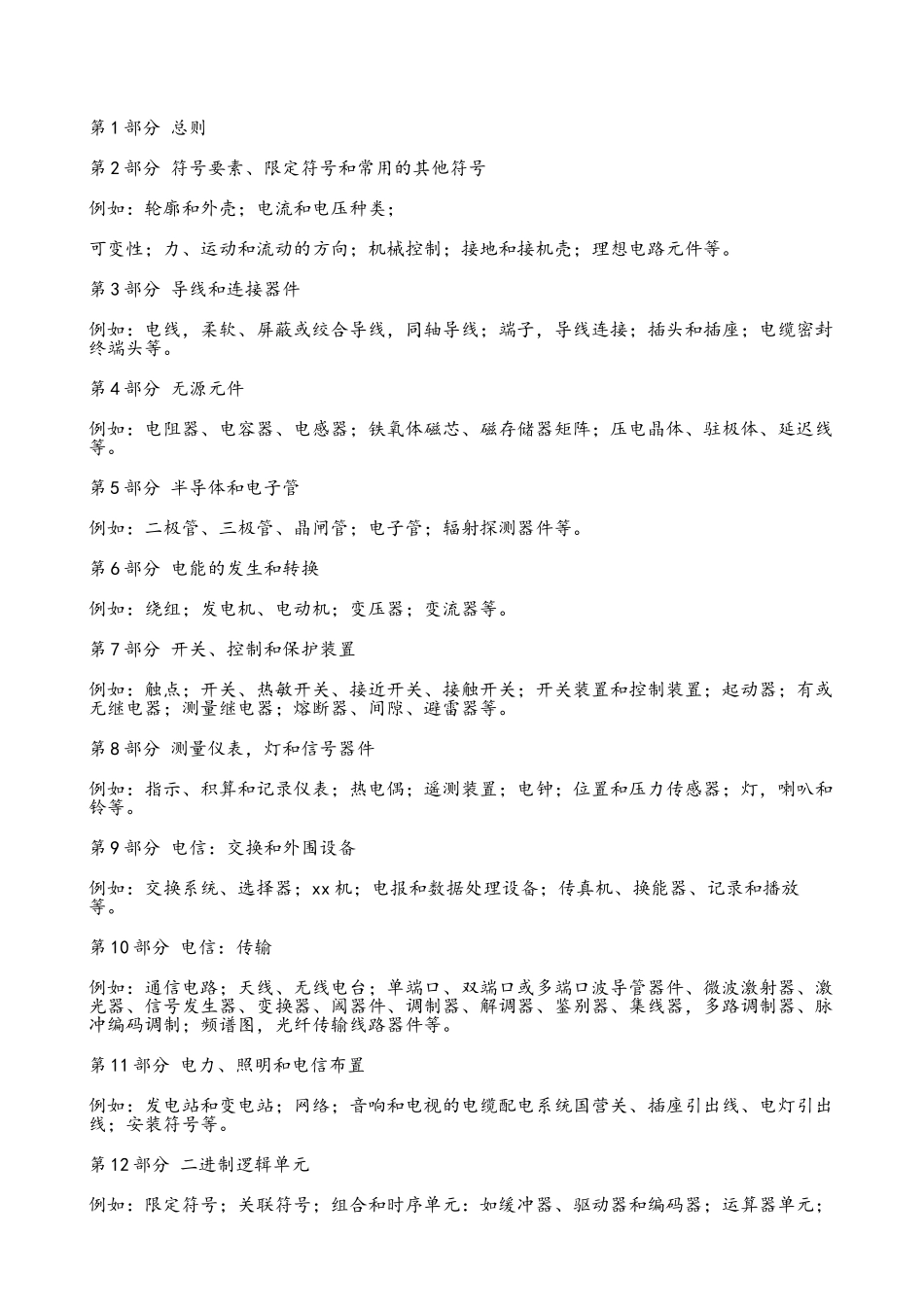

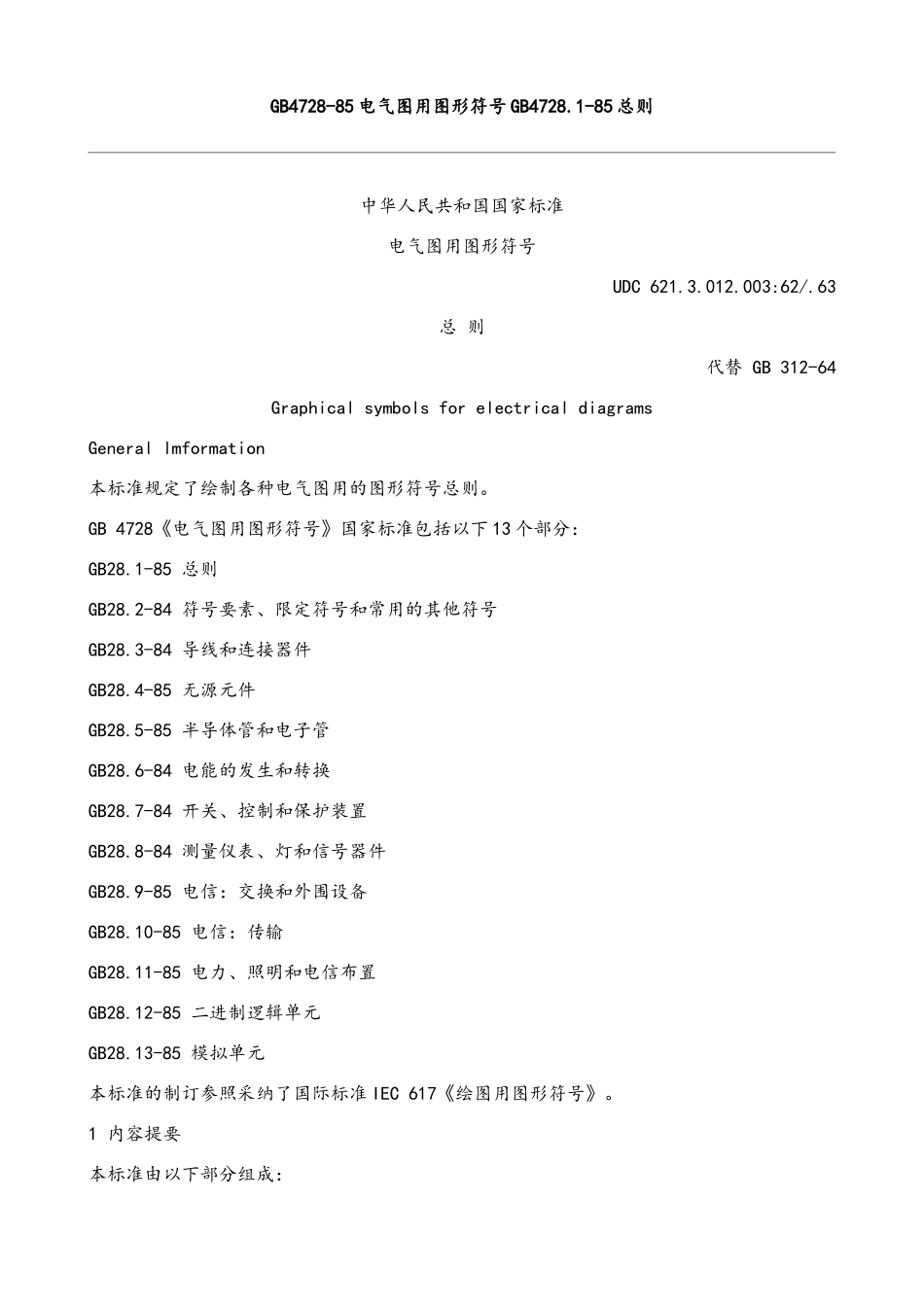

GB4728-85 电气图用图形符号 GB4728.1-85 总则中华人民共和国国家标准电气图用图形符号UDC 621.3.012.003:62/.63总 则代替 GB 312-64Graphical symbols for electrical diagramsGeneral lmformation本标准规定了绘制各种电气图用的图形符号总则。GB 4728《电气图用图形符号》国家标准包括以下 13 个部分：GB28.1-85 总则GB28.2-84 符号要素、限定符号和常用的其他符号GB28.3-84 导线和连接器件GB28.4-85 无源元件GB28.5-85 半导体管和电子管GB28.6-84 电能的发生和转换GB28.7-84 开关、控制和保护装置GB28.8-84 测量仪表、灯和信号器件GB28.9-85 电信：交换和外围设备GB28.10-85 电信：传输GB28.11-85 电力、照明和电信布置GB28.12-85 二进制逻辑单元GB28.13-85 模拟单元本标准的制订参照采纳了国际标准 IEC 617《绘图用图形符号》。1 内容提要本标准由以下部分组成：第 1 部分 总则第 2 部分 符号要素、限定符号和常用的其他符号例如：轮廓和外壳；电流和电压种类；可变性；力、运动和流动的方向；机械控制；接地和接机壳；理想电路元件等。第 3 部分 导线和连接器件例如：电线，柔软、屏蔽或绞合导线，同轴导线；端子，导线连接；插头和插座；电缆密封终端头等。第 4 部分 无源元件例如：电阻器、电容器、电感器；铁氧体磁芯、磁存储器矩阵；压电晶体、驻极体、延迟线等。第 5 部分 半导体和电子管例如：二极管、三极管、晶闸管；电子管；辐射探测器件等。第 6 部分 电能的发生和转换例如：绕组；发电机、电动机；变压器；变流器等。第 7 部分 开关、控制和保护装置例如：触点；开关、热敏开关、接近开关、接触开关；开关装置和控制装置；起动器；有或无继电器；测量继电器；熔断器、间隙、避雷器等。第 8 部分 测量仪表，灯和信号器件例如：指示、积算和记录仪表；热电偶；遥测装置；电钟；位置和压力传感器；灯，喇叭和铃等。第 9 部分 电信：交换和外围设备例如：交换系统、选择器；xx 机；电报和数据处理设备；传真机、换能器、记录和播放等。第 10 部分 电信：传输例如：通信电路；天线、无线电台；单端口、双端口或多端口波导管器件、微波激射器、激光器、信号发生器、变换器、阈器件、调制器、解调器、鉴别器、集线器，多路调制器、脉冲编码调制；频谱图，光纤传输线路器件等。第 11 部分 电力、照明和电信布置例如：发电站和变电站；网络；音响和电视的电缆配电系统国...
