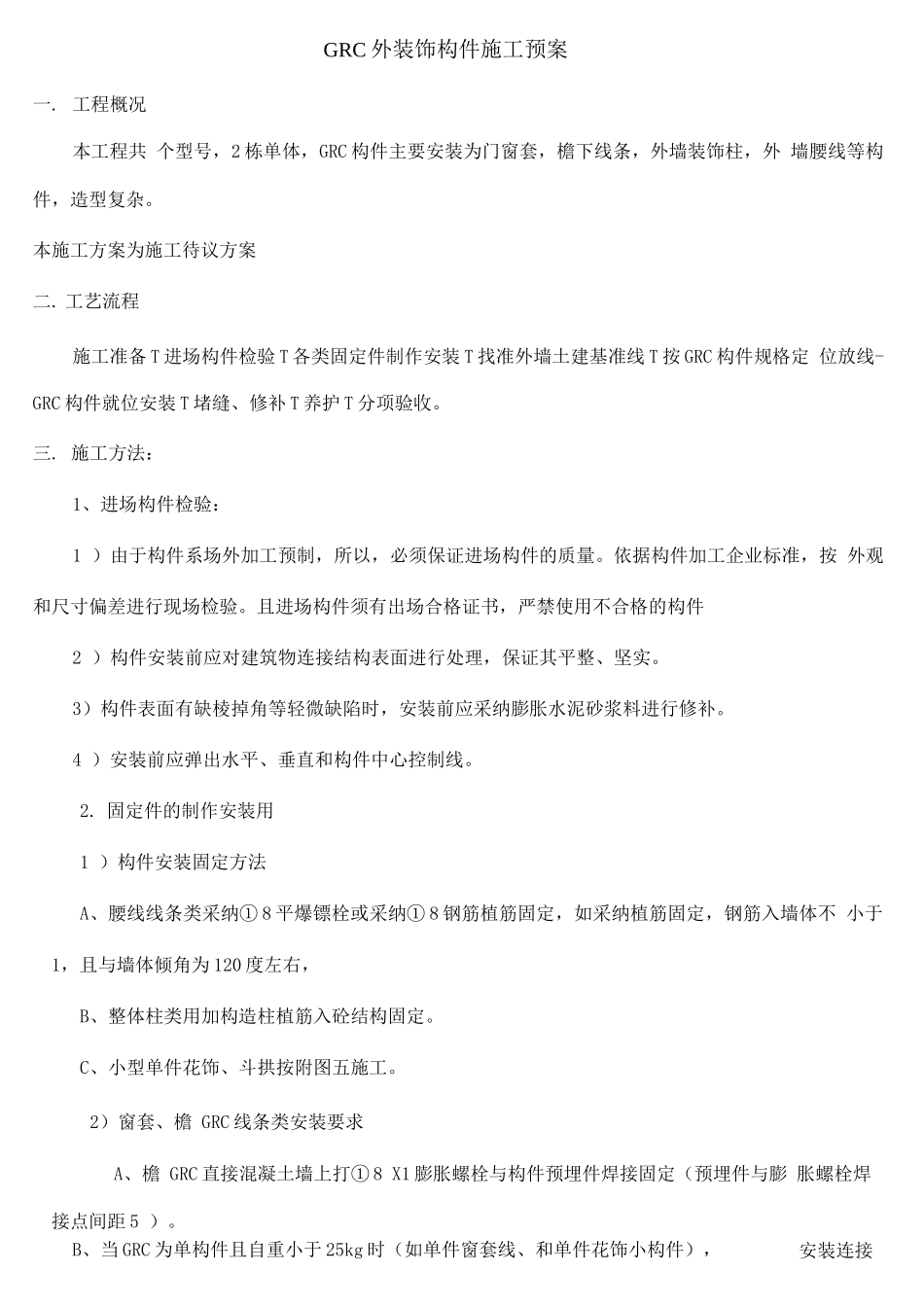

GRC 外装饰构件施工预案一. 工程概况本工程共 个型号，2 栋单体，GRC 构件主要安装为门窗套，檐下线条，外墙装饰柱，外 墙腰线等构件，造型复杂。本施工方案为施工待议方案二. 工艺流程施工准备 T 进场构件检验 T 各类固定件制作安装 T 找准外墙土建基准线 T 按 GRC 构件规格定 位放线-GRC 构件就位安装 T 堵缝、修补 T 养护 T 分项验收。三. 施工方法：1、进场构件检验：1 ）由于构件系场外加工预制，所以，必须保证进场构件的质量。依据构件加工企业标准，按 外观和尺寸偏差进行现场检验。且进场构件须有出场合格证书，严禁使用不合格的构件2 ）构件安装前应对建筑物连接结构表面进行处理，保证其平整、坚实。3）构件表面有缺棱掉角等轻微缺陷时，安装前应采纳膨胀水泥砂浆料进行修补。4 ）安装前应弹出水平、垂直和构件中心控制线。2. 固定件的制作安装用1 ）构件安装固定方法A、腰线线条类采纳① 8 平爆镖栓或采纳① 8 钢筋植筋固定，如采纳植筋固定，钢筋入墙体不 小于1，且与墙体倾角为 120 度左右，B、整体柱类用加构造柱植筋入砼结构固定。C、小型单件花饰、斗拱按附图五施工。2）窗套、檐 GRC 线条类安装要求A、檐 GRC 直接混凝土墙上打① 8 X1 膨胀螺栓与构件预埋件焊接固定（预埋件与膨 胀螺栓焊接点间距 5 ）。B、当 GRC 为单构件且自重小于 25kg 时（如单件窗套线、和单件花饰小构件），安装连接点不少于 3 个，采纳上下、左右连接；当 GRC 构件自重大于 25kg 时，每增加 10kg，应至少增 加两个连接点；连接点间距不得大于 4.C、采纳焊接方式连接时，焊接钢筋时，双面焊缝长度不应小于 5 倍钢筋直径，单面焊接焊缝长度不应小于 10 倍钢筋直径。焊缝高度不小于 3,焊缝等级不低于二级，禁止使用点对点、点对面的焊接方式。D、特别注意：当墙体为轻质砌体时，需用① 8 钢筋制作穿墙杆与构件预埋件焊接固定。3、外墙弹安装基线23837 5D1D 4/23222 5AB6 A h|1）在需安装 GRC 构件处弹出安装门窗套、檐等构件控制基线，用来控制构件的水平垂直 度。2 ）弹各 GRC 位置弹构件安装线。4、GRC 构件安装就位1）檐线条安装：檐线条安装需在外墙抹灰完成验收后施工，先安装固定垂直平面饰线，后安装檐托，固定 好构伯后用聚合物水泥砂浆浆构件上的安装洞抹平封闭。（详见大样 1 ）2）门、窗套、腰线类安装A、在墙体上植 8 厘筋与构件预埋件焊接，单体构件...
