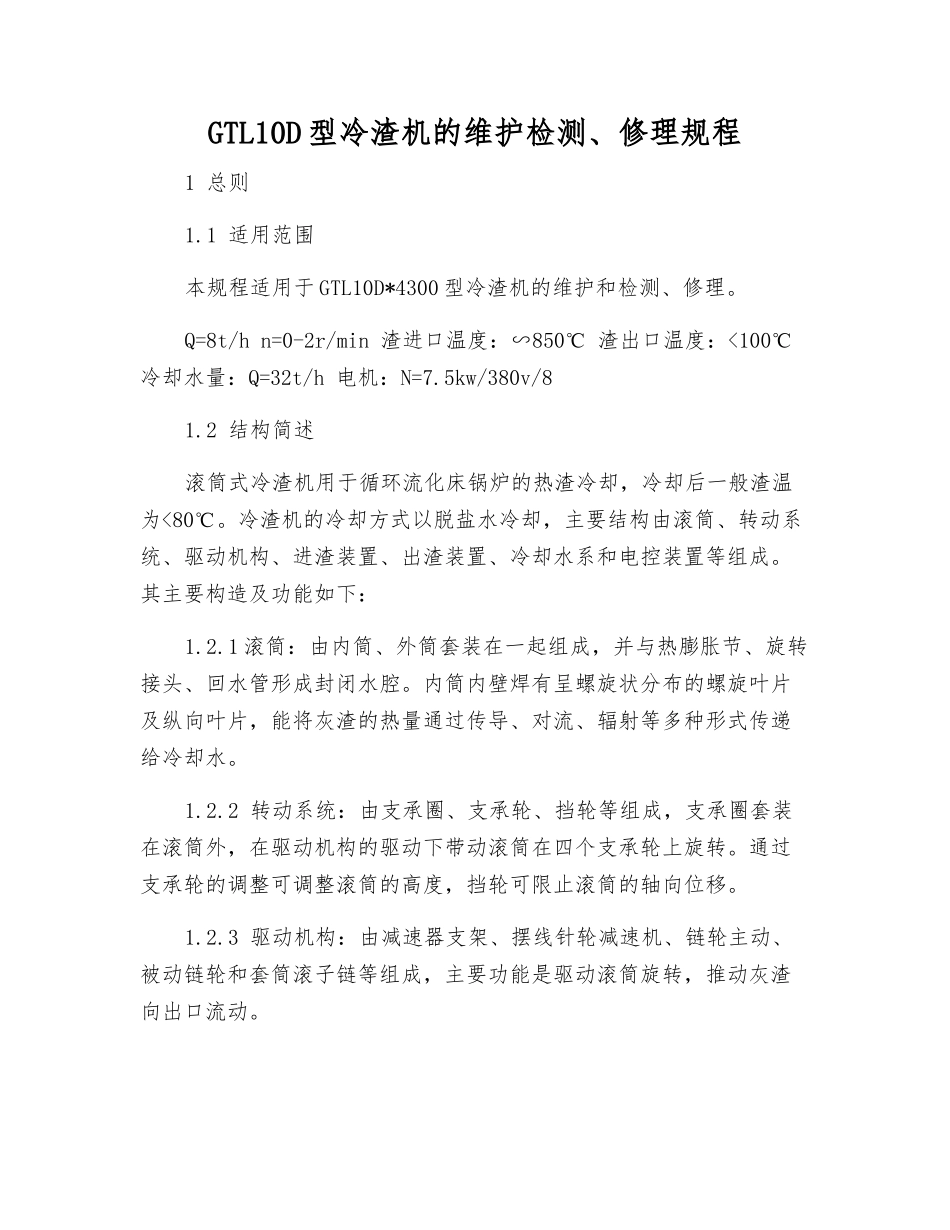

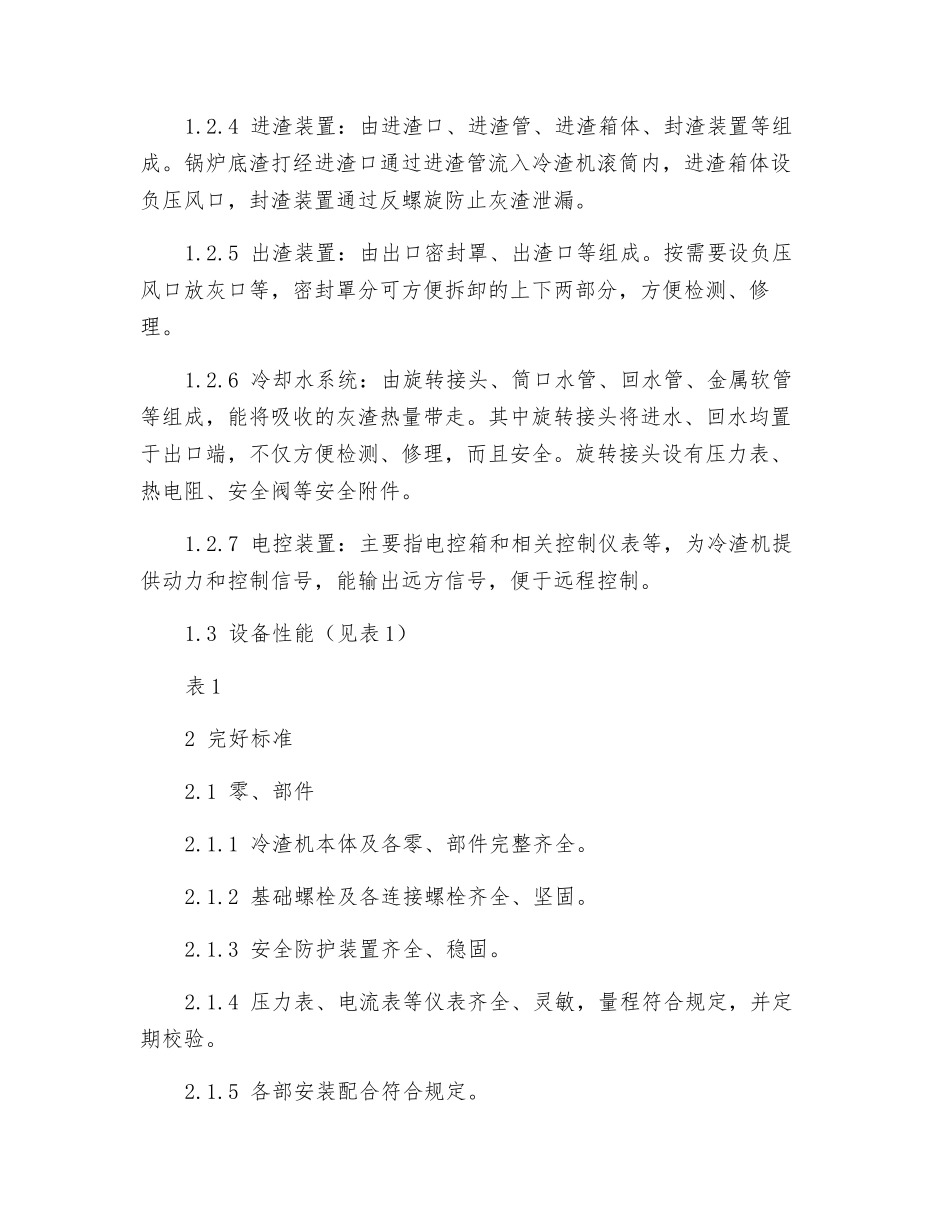

GTL10D 型冷渣机的维护检测、修理规程1 总则1.1 适用范围本规程适用于 GTL10D*4300 型冷渣机的维护和检测、修理。Q=8t/h n=0-2r/min 渣进口温度：∽850℃ 渣出口温度：<100℃ 冷却水量：Q=32t/h 电机：N=7.5kw/380v/81.2 结构简述滚筒式冷渣机用于循环流化床锅炉的热渣冷却，冷却后一般渣温为<80℃。冷渣机的冷却方式以脱盐水冷却，主要结构由滚筒、转动系统、驱动机构、进渣装置、出渣装置、冷却水系和电控装置等组成。其主要构造及功能如下：1.2.1 滚筒：由内筒、外筒套装在一起组成，并与热膨胀节、旋转接头、回水管形成封闭水腔。内筒内壁焊有呈螺旋状分布的螺旋叶片及纵向叶片，能将灰渣的热量通过传导、对流、辐射等多种形式传递给冷却水。1.2.2 转动系统：由支承圈、支承轮、挡轮等组成，支承圈套装在滚筒外，在驱动机构的驱动下带动滚筒在四个支承轮上旋转。通过支承轮的调整可调整滚筒的高度，挡轮可限止滚筒的轴向位移。1.2.3 驱动机构：由减速器支架、摆线针轮减速机、链轮主动、被动链轮和套筒滚子链等组成，主要功能是驱动滚筒旋转，推动灰渣向出口流动。1.2.4 进渣装置：由进渣口、进渣管、进渣箱体、封渣装置等组成。锅炉底渣打经进渣口通过进渣管流入冷渣机滚筒内，进渣箱体设负压风口，封渣装置通过反螺旋防止灰渣泄漏。1.2.5 出渣装置：由出口密封罩、出渣口等组成。按需要设负压风口放灰口等，密封罩分可方便拆卸的上下两部分，方便检测、修理。1.2.6 冷却水系统：由旋转接头、筒口水管、回水管、金属软管等组成，能将吸收的灰渣热量带走。其中旋转接头将进水、回水均置于出口端，不仅方便检测、修理，而且安全。旋转接头设有压力表、热电阻、安全阀等安全附件。1.2.7 电控装置：主要指电控箱和相关控制仪表等，为冷渣机提供动力和控制信号，能输出远方信号，便于远程控制。1.3 设备性能（见表 1）表 12 完好标准2.1 零、部件2.1.1 冷渣机本体及各零、部件完整齐全。2.1.2 基础螺栓及各连接螺栓齐全、坚固。2.1.3 安全防护装置齐全、稳固。2.1.4 压力表、电流表等仪表齐全、灵敏，量程符合规定，并定期校验。2.1.5 各部安装配合符合规定。2.1.6 冷渣机本体及附属阀门、管件、管线油漆完整，标志明显。2.1.7 基础及底座完整、坚固。2.2 运转性能2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。2.2.2 运转正常，无异常振动、杂音等现象。2.2.3 压力、流量平稳，各部温度正常，电流稳...
