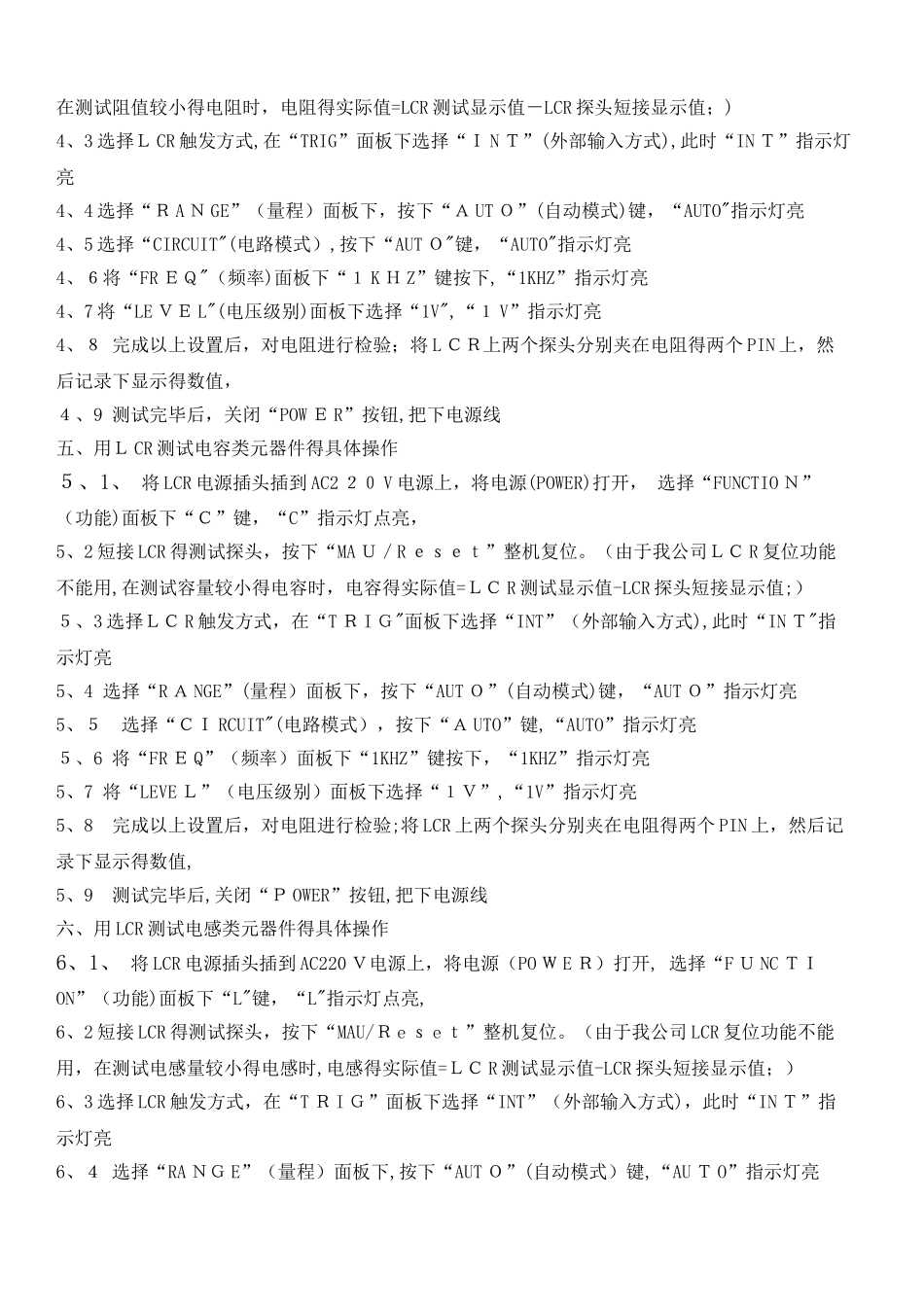

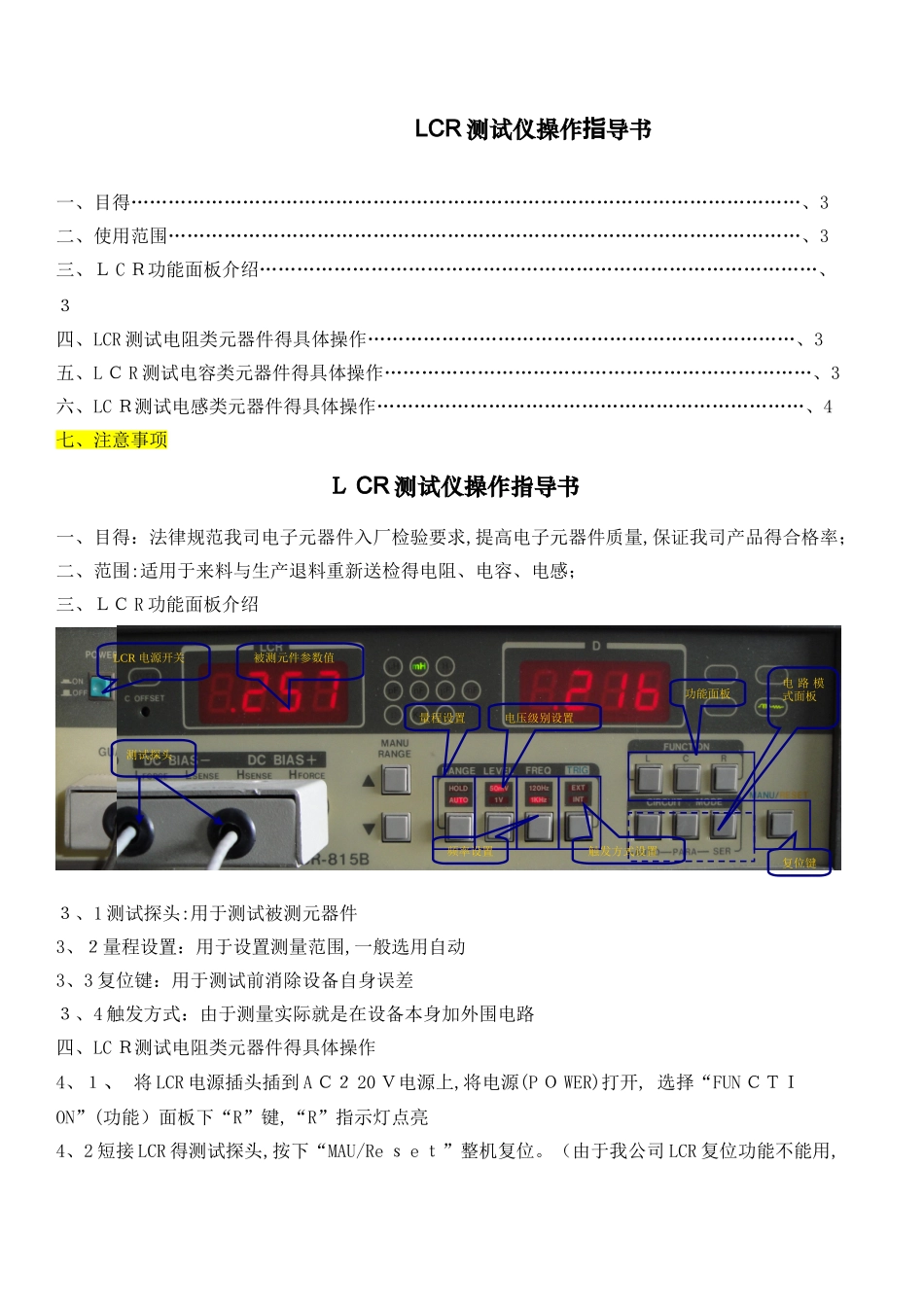

目录一、目得………………………………………………………………………………………………、3二、使用范围…………………………………………………………………………………………、3三、Ｌ C Ｒ功能面板介绍………………………………………………………………………………、３四、LCR 测试电阻类元器件得具体操作……………………………………………………………、3五、L Ｃ R 测试电容类元器件得具体操作……………………………………………………………、3六、LC Ｒ测试电感类元器件得具体操作……………………………………………………………、4七、注意事项Ｌ CR 测试仪操作指导书一、目得：法律规范我司电子元器件入厂检验要求,提高电子元器件质量,保证我司产品得合格率；二、范围:适用于来料与生产退料重新送检得电阻、电容、电感；三、ＬＣ R 功能面板介绍３、1 测试探头:用于测试被测元器件3、２量程设置：用于设置测量范围,一般选用自动3、3 复位键：用于测试前消除设备自身误差３、4 触发方式：由于测量实际就是在设备本身加外围电路四、LC Ｒ测试电阻类元器件得具体操作4、１、 将 LCR 电源插头插到 A Ｃ２ 20 Ｖ电源上,将电源(P Ｏ WER)打开, 选择“FUN ＣＴＩON”(功能）面板下“R”键,“R”指示灯点亮4、2 短接 LCR 得测试探头,按下“MAU/Re ｓ e ｔ”整机复位。（由于我公司 LCR 复位功能不能用,LCR 测试仪操作指导书LCR 电源开关被测元件参数值量程设置电压级别设置频率设置触发方式设置功能面板电 路 模式面板复位键测试探头在测试阻值较小得电阻时，电阻得实际值=LCR 测试显示值－LCR 探头短接显示值；)4、3 选择Ｌ CR 触发方式,在“TRIG”面板下选择“Ｉ N Ｔ”(外部输入方式),此时“IN Ｔ”指示灯亮4、4 选择“Ｒ A Ｎ GE”（量程）面板下，按下“Ａ UT Ｏ”(自动模式)键，“AUTO"指示灯亮4、5 选择“CIRCUIT"(电路模式）,按下“AUT Ｏ"键，“AUTO"指示灯亮4、６将“FR ＥＱ"（频率)面板下“１ K Ｈ Z”键按下,“1KHZ”指示灯亮4、7 将“LE ＶＥ L"(电压级别)面板下选择“1V",“１ V”指示灯亮4、８ 完成以上设置后，对电阻进行检验；将 L ＣＲ上两个探头分别夹在电阻得两个 PIN 上，然后记录下显示得数值，４、9 测试完毕后，关闭“POW Ｅ R”按钮,把下电源线五、用Ｌ CR 测试电容类元器件得具体操作５、1、 将 LCR 电源插头插到 AC2 ２０ V...
