mq-7传感器详细的内容

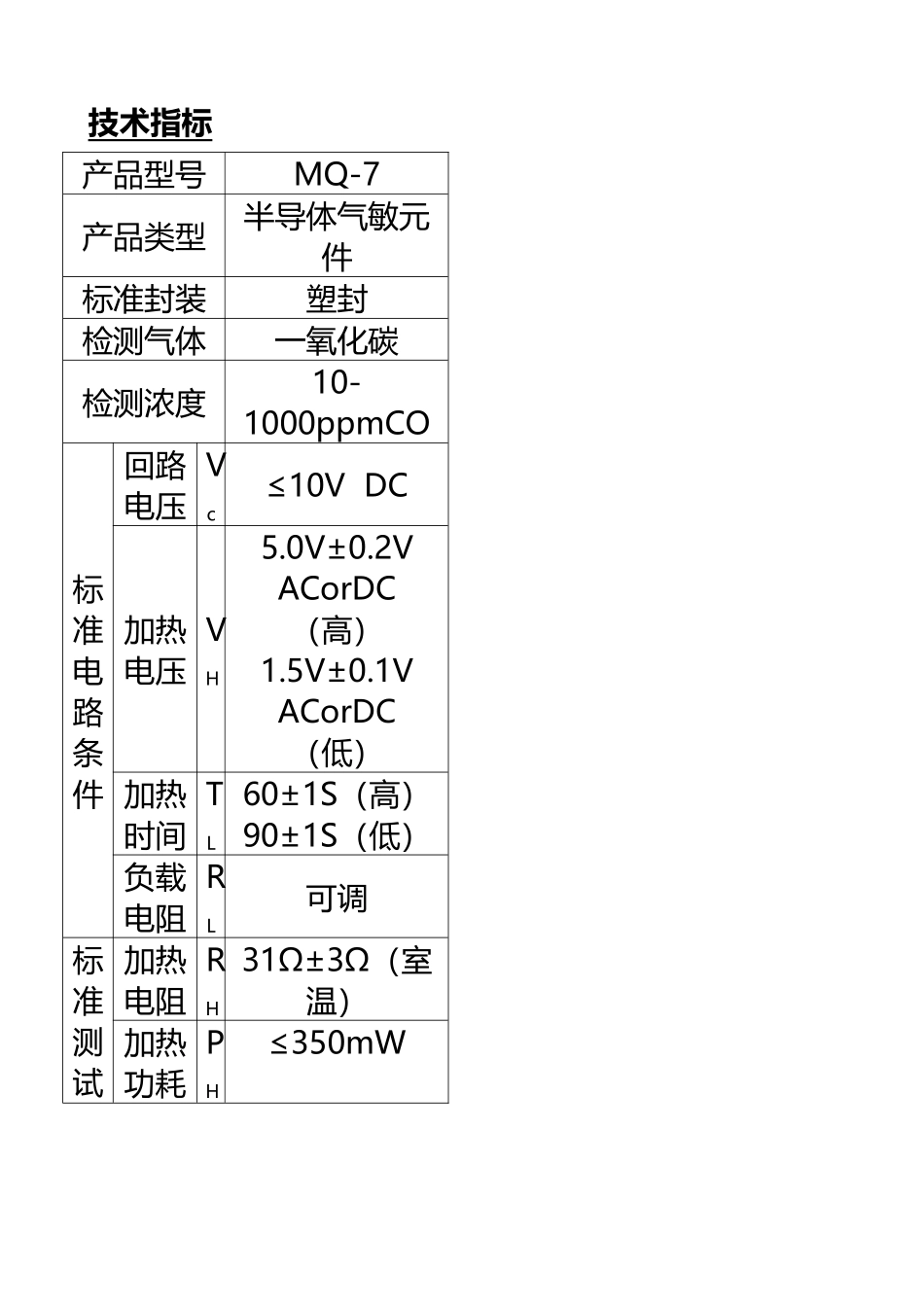

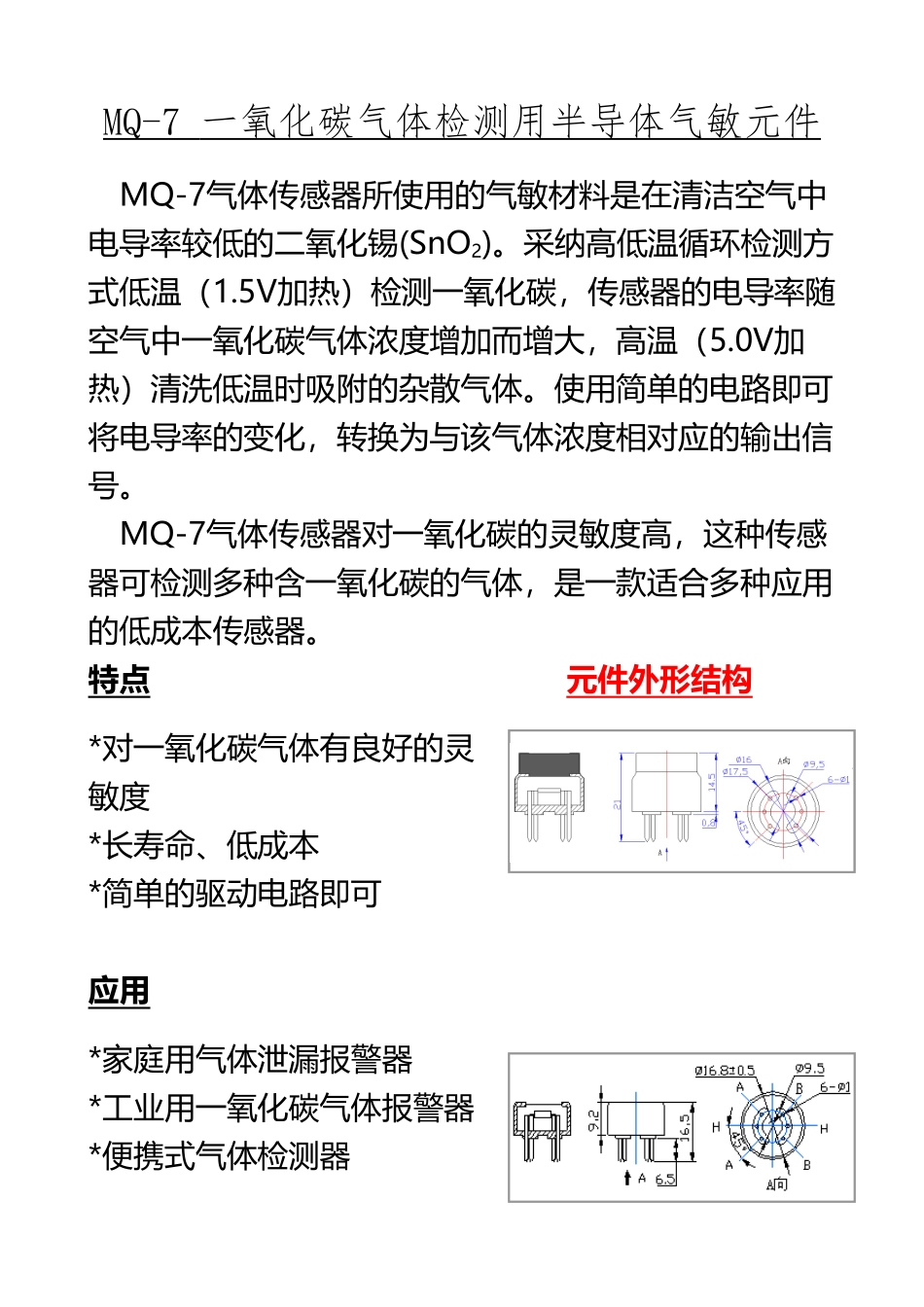

mq 7 传感器详细的内容(9页)Good is good, but better carries it.精益求精，善益求善。MQ-7 一氧化碳气体检测用半导体气敏元件 MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。采纳高低温循环检测方式低温（1.5V加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V加热）清洗低温时吸附的杂散气体。使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。MQ-7气体传感器对一氧化碳的灵敏度高，这种传感器可检测多种含一氧化碳的气体，是一款适合多种应用的低成本传感器。特点 元件外形结构 *对一氧化碳气体有良好的灵敏度 *长寿命、低成本 *简单的驱动电路即可 应用 *家庭用气体泄漏报警器*工业用一氧化碳气体报警器*便携式气体检测器技术指标 产品型号MQ-7产品类型半导体气敏元件标准封装塑封检测气体一氧化碳检测浓度10-1000ppmCO标准电路条件回路电压Vc≤10V DC加热电压VH5.0V±0.2V ACorDC（高）1.5V±0.1V ACorDC（低）加热时间TL60±1S（高）90±1S（低）负载电阻RL可调标准测试加热电阻RH31Ω±3Ω（室温）加热功耗PH≤350mW条件下元件特性敏感体表面电阻Rs2KΩ-20KΩ(in100ppmCO)灵敏度SRs(in air)/Rs(100ppmCO)≥5浓度斜率 α ≤0.6(R300ppm/R100ppm CO)标准测试条件温度、湿度20℃±2℃；65%±5%RH标准测试电路Vc:5.0V±0.1V； VH（高）: 5.0V±0.1V； VH（低）: 1.5V±0.1V预热时间不少于48小时1 必须避开的情况 1.1 暴露于有机硅蒸气中 假如传感器的表面吸附了有机硅蒸气，传感器的敏感材料会被包裹住，抑制传感器的敏感性，并且不可恢复。传感器要避开暴露其在硅粘接剂、发胶、硅橡胶、腻子或其它含硅塑料添加剂可能存在的地方。 1.2 高腐蚀性的环境传感器暴露在高浓度的腐蚀性气体（如H2S，SOX，Cl2，HCl 等）中，不仅会引起加热材料及传感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的改变。1.3 碱、碱金属盐、卤素的污染 传感器被碱金属尤其是盐水喷雾污染后，及暴露在卤素如氟中也会引起性能劣变。 1.4 接触到水 溅上水或浸到水中会造成敏感特性下降。 1.5 结冰 水在敏感元件表面结冰会导致敏感材料碎裂而丧失敏感特性。 1.6 施加电压过高 假如给敏感元件或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破坏，也会造成引线和/或加热器损坏，并引起传感器敏感特性下降。 1.7...
