plc课程设计自动售货机

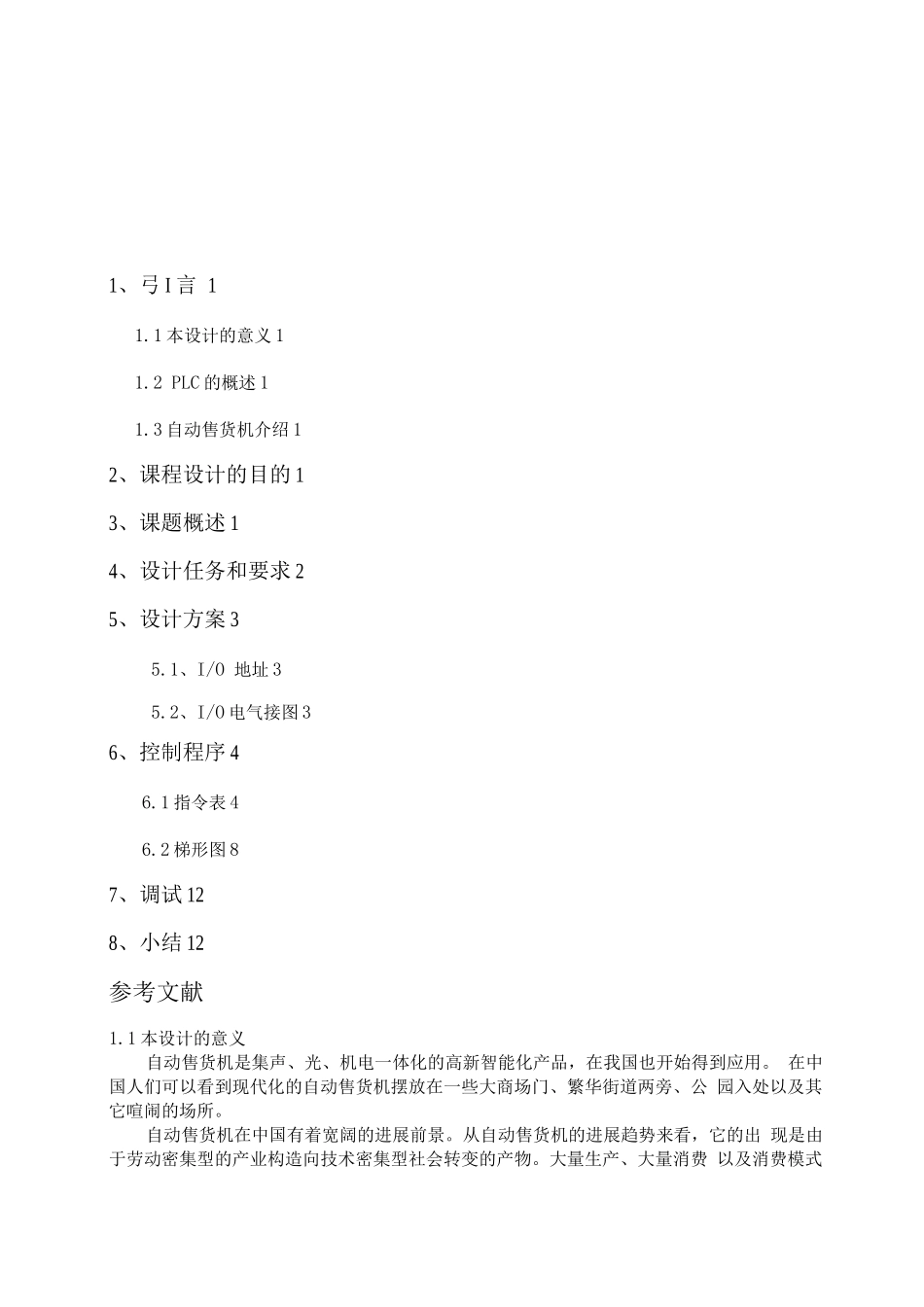

1、弓 I 言 11.1 本设计的意义 11.2 PLC 的概述 11.3 自动售货机介绍 12、课程设计的目的 13、课题概述 14、设计任务和要求 25、设计方案 35.1、I/O 地址 35.2、I/O 电气接图 36、控制程序 46.1 指令表 46.2 梯形图 87、调试 128、小结 12参考文献1.1 本设计的意义自动售货机是集声、光、机电一体化的高新智能化产品，在我国也开始得到应用。 在中国人们可以看到现代化的自动售货机摆放在一些大商场门、繁华街道两旁、公 园入处以及其它喧闹的场所。自动售货机在中国有着宽阔的进展前景。从自动售货机的进展趋势来看，它的出 现是由于劳动密集型的产业构造向技术密集型社会转变的产物。大量生产、大量消费 以及消费模式和销售环境的变化，要求出现新的流通渠道；而相对的超市、百货购物 中心等新的流通渠道的产生，人工费用也不断上升；再加上场地的局限性以及购物的 便利性等这些因素的制约，无人自动售货机作为一种必须的机器便应运而生了。1.2 PLC 概述PLC= Programmable Logic Controller，可编程逻辑控制器，一种数字运算操作 的电子系统，专为在工业环境应用而设计的。它采纳一类可编程的存储器，用于其内 部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面对用户的指令， 并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。是工业控制的核心部 分。1.3 自动售货机介绍设计主要讨论的是自动售货机中有关于 PLC 的部分。自动售货机是由于劳动密 集型的产业构造向技术密集型社会转变的产物。自动售货机可以充分补充人力资源 的不足，适应消费环境和消费模式的变化，24 小时无人售货的系统可以更省力，运 营时需要的资本少、面积小，有吸引人们购买好奇心的自身性能，可以很好地解决 人工费用上升的问题等各项优点。所以说，自动售货机是今后小商品和饮料销售方 式的一个很好的进展趋势。它的出现将极大的方便人们购买所需要的小商品。在实际生活中所见到的售货机，其基本功能就是对投入的货币进行运算，并根据 货币数值推断是否能够购买某种商品，并作出相应的反应。2、课程设计的目的课程设计的目的主要通过对售货机的设计实践，了解一般电气控制系统设计过程、 设计要求、应完成的工作内容和具体设计方法。通过它也有助于复习和巩固以往所学 的知识，达到灵活应用的目的。3、课题概述一般的自动售货机由钱币装置、指示装置、贮藏售货装置等组成。钱币装置是售货...
