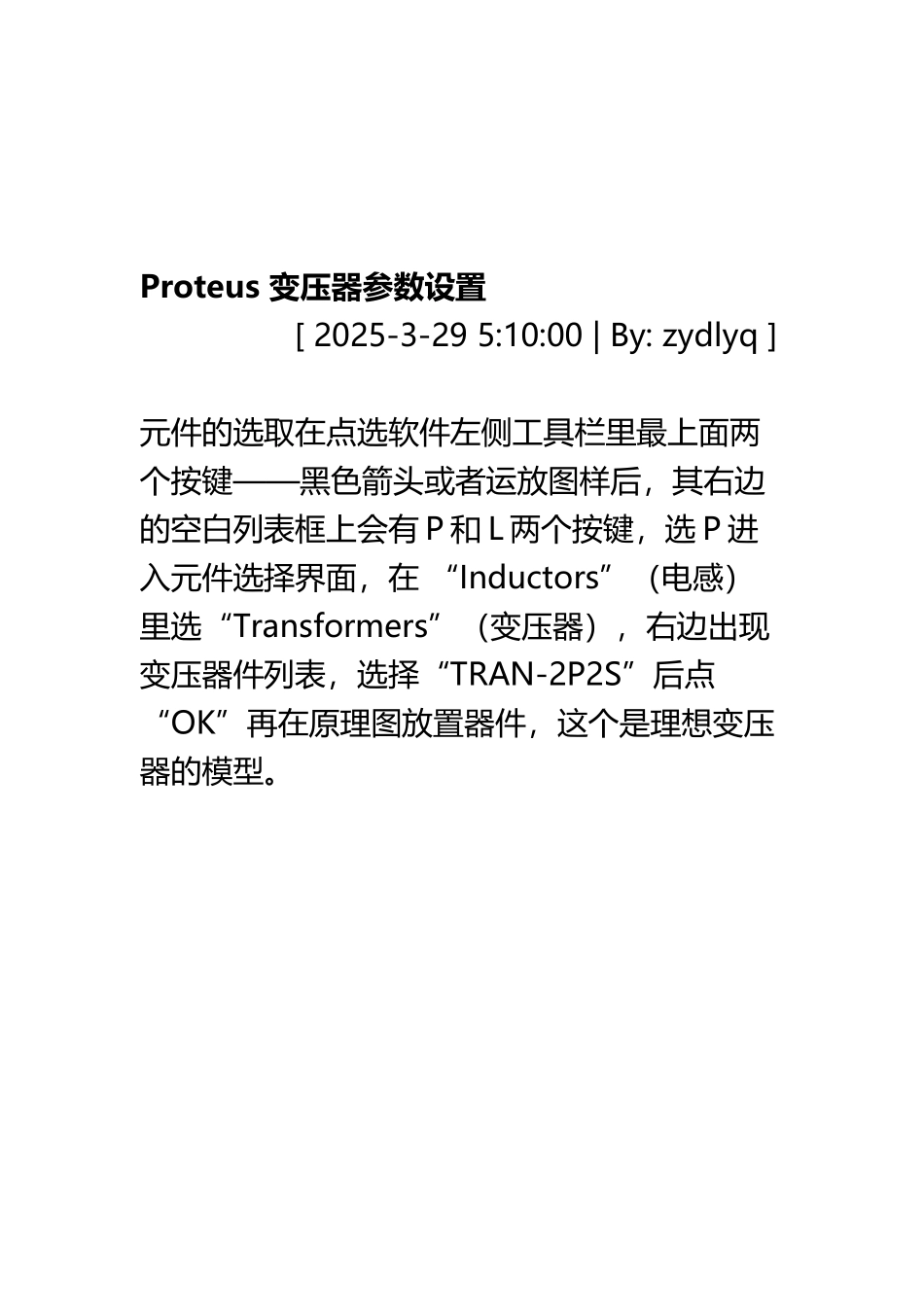

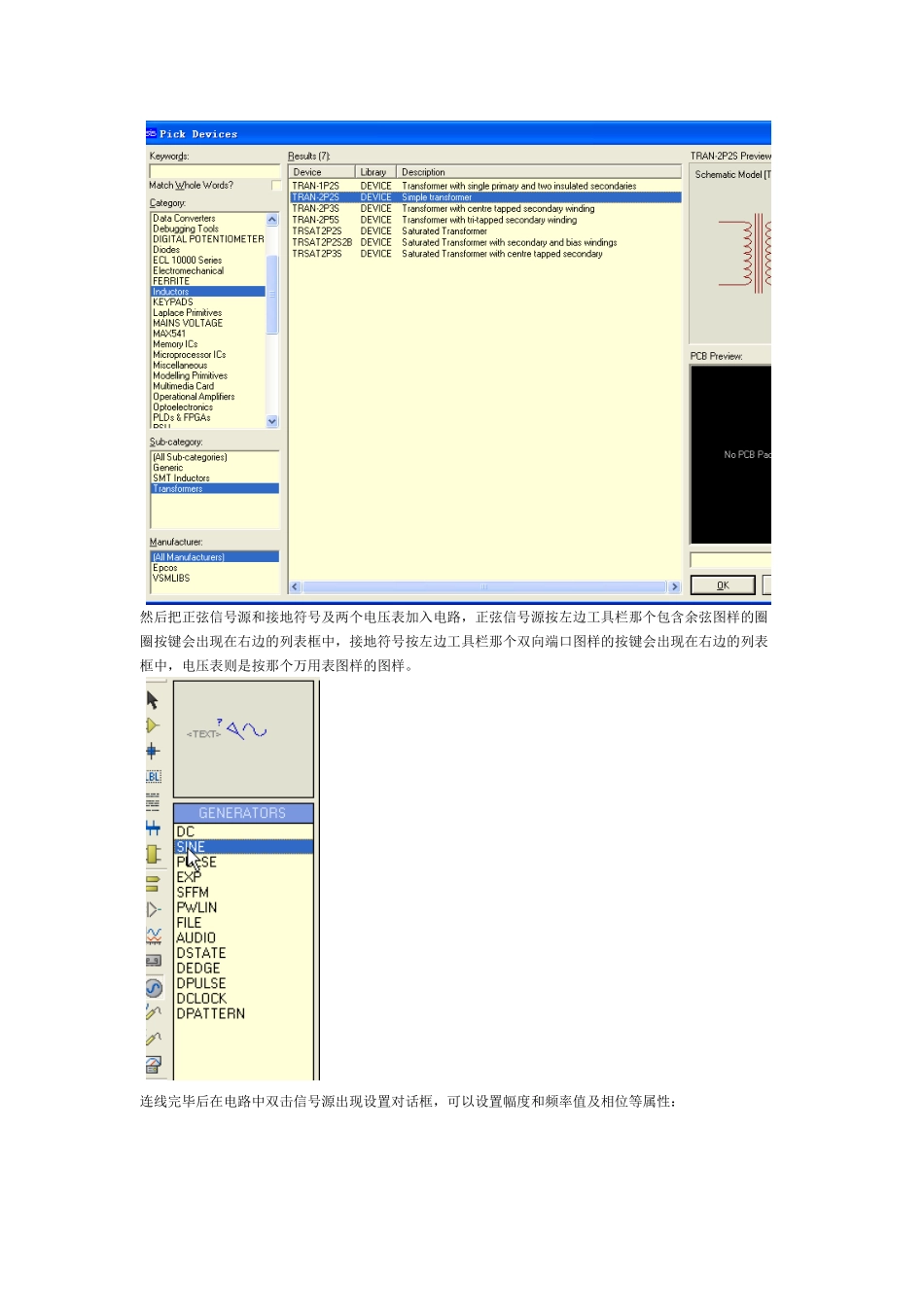

Proteus 中变压器参数的设置(6 页)Good is good, but better carries it.精益求精，善益求善。 Proteus 变压器参数设置[ 2025-3-29 5:10:00 | By: zydlyq ] 元件的选取在点选软件左侧工具栏里最上面两个按键——黑色箭头或者运放图样后，其右边的空白列表框上会有 P 和 L 两个按键，选 P 进入元件选择界面，在 “Inductors”（电感）里选“Transformers”（变压器），右边出现变压器件列表，选择“TRAN-2P2S”后点“OK”再在原理图放置器件，这个是理想变压器的模型。然后把正弦信号源和接地符号及两个电压表加入电路，正弦信号源按左边工具栏那个包含余弦图样的圈圈按键会出现在右边的列表框中，接地符号按左边工具栏那个双向端口图样的按键会出现在右边的列表框中，电压表则是按那个万用表图样的图样。连线完毕后在电路中双击信号源出现设置对话框，可以设置幅度和频率值及相位等属性：再双击变压器，出现元件属性设置对话框，有原边和副边的电感电阻、耦合系数等值，根据理想变压器原副边匝数比公式 设置原副边电感值，这里设置为 5：1最后点选左下角那个类似于“播放”的按键就能进行仿真了—【《,，<…]>><,…"<`}【!.}【:#[<？<—`
