QD50-10T-16.5M通用桥式计算书

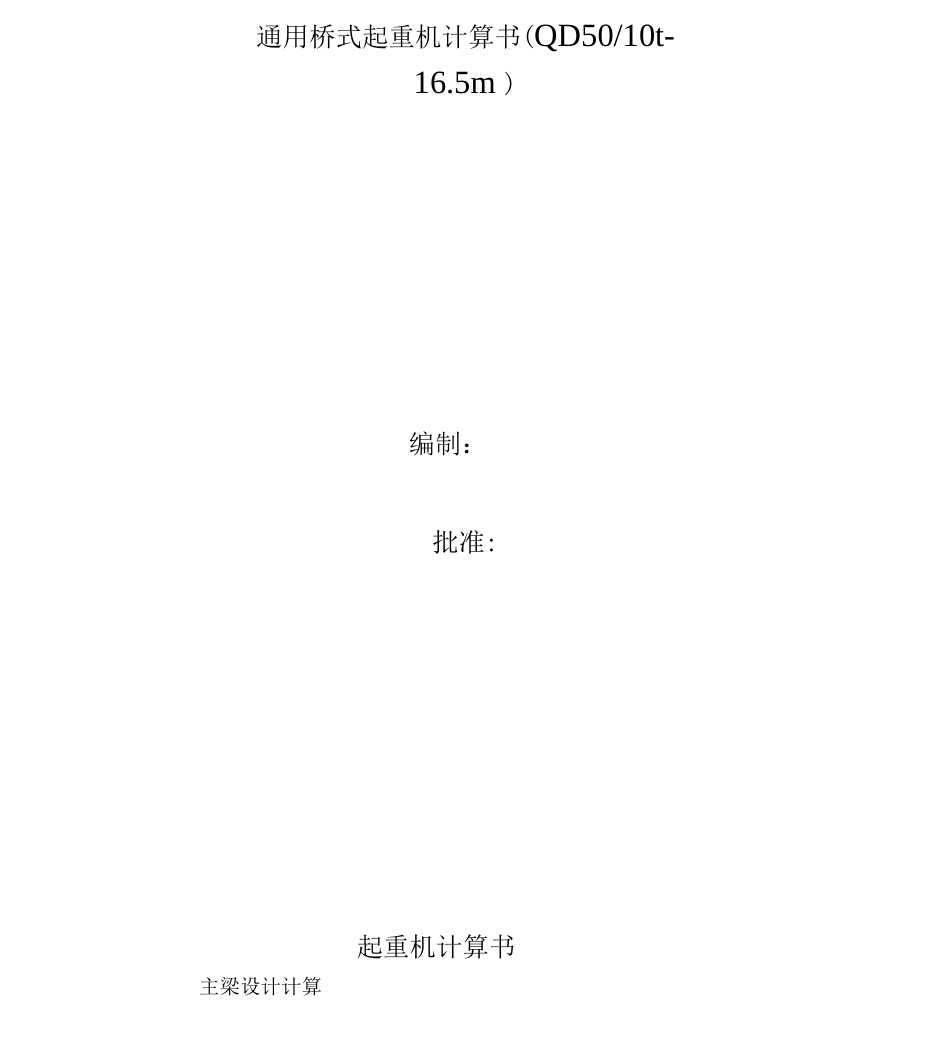

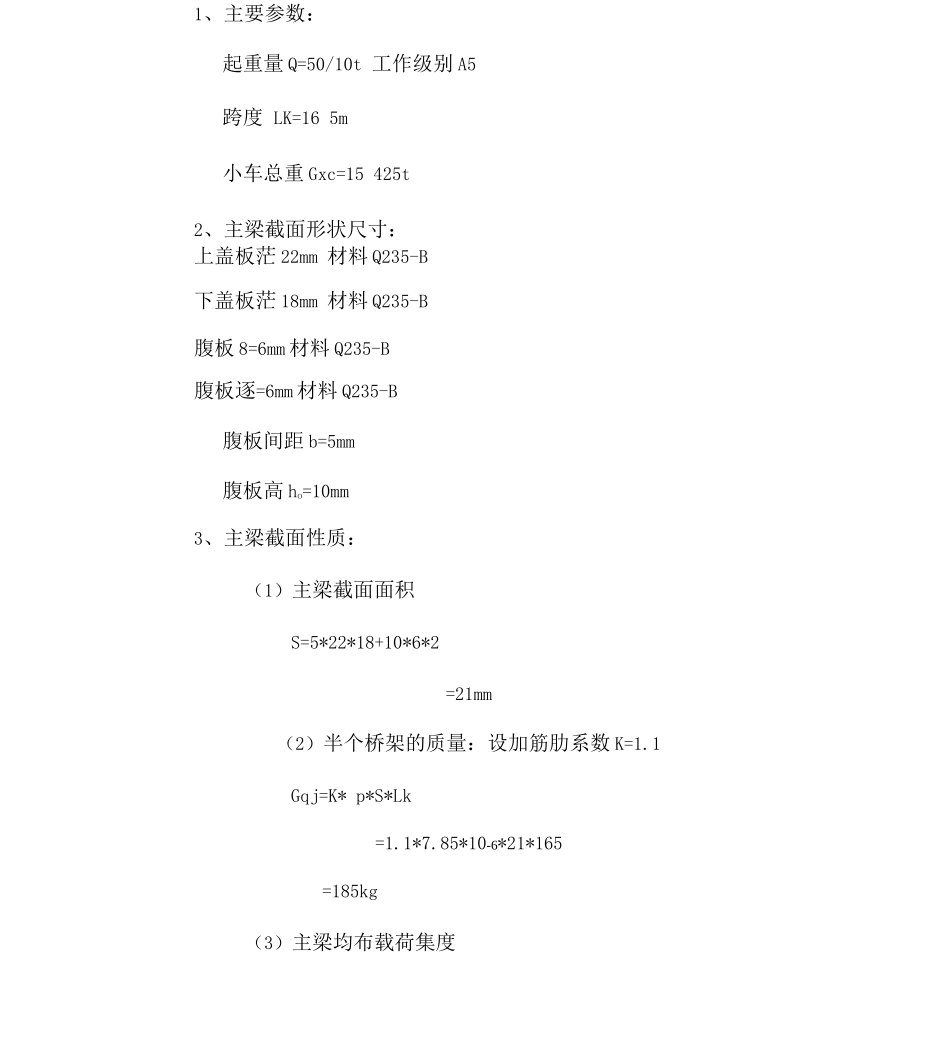

QD50-10T-16.5M 通用桥式计算书通用桥式起重机计算书(QD50/10t-16.5m )编制：批准:起重机计算书主梁设计计算1、主要参数：起重量 Q=50/10t 工作级别 A5跨度 LK=16 5m小车总重 Gxc=15 425t2、主梁截面形状尺寸：上盖板茫 22mm 材料 Q235-B下盖板茫 18mm 材料 Q235-B腹板 8=6mm 材料 Q235-B腹板逐=6mm 材料 Q235-B腹板间距 b=5mm腹板高 ho=10mm3、主梁截面性质：（1）主梁截面面积S=5*22*18+10*6*2=21mm（2）半个桥架的质量：设加筋肋系数 K=1.1Gqj=K* p*S*Lk=1.1*7.85*10-6*21*165=185kg（3）主梁均布载荷集度q=185/165=061 kg/mm⑷ 主梁形心位置的确定Xo=226mmYo=560mmXmax=560mmYmax=226mm(5)主梁截面惯性矩的确定对于 X 轴lx=(5*10 3/12+5*10*505 2)*2+(6*10 3/12)*2=0.44X 10 10mm4对于 Y 轴ly=(10*5 3/12)*2+(10*6 3/12+10*6*223 2)*2=8.04X 108 mo4⑹ 主梁截面对 X 轴 Y 轴的抗弯模数对于 X 轴Wxmi n=lx/Xmax=0.44 x 1010/560=7.86 x 106mm对于 Y 轴Wymin=Iy/Y max=&04X107226=3. 56X10W4、作用于主梁上的载荷及内力计算I：按载荷组合 Ila 计算桥架重量 Gqj=l. 0XGqj=20250kg小车重量 Gxc=l. 0XGxc=15425kg起升载荷 Qq 二+ IIXQq 二 1. 25X （5+1268 ） =64085k 鲜II 取 1.2（水平惯性载荷 Pgy 不考虑）⑴ 小车轮压的计算Bx=25mmbl=1231mm b2=1329mmP 严 Q/2 X b2/Bx+Gxc/4 （代入相应数值）=8438kgP2Q q/2 X bl/Bx+Gxc/4 （代入相应数值）=7956kg（2）当四轮小车作用于桥架时，主梁最大的弯距截面处距 A 点的距离：X= [pl+p2(1 -Bx/Lk) +qLk]/[2X (pl+p2)/ L 代入相应数值)(3) 由垂直载荷在主梁上产生的最大弯矩为：M Lmax= [pl+p2(1-Bx/Lk) +qLk/[2X (pl+p2)/ Lk+q] +Mg 代入相应数值）=1. 4 X 1s0kg. mmMg 二 RaX---有固定集中静载荷（操纵室 Gc、运行机构 Gy、电气设备 Gd）在主梁应力最大截面处产生的弯距：Mg=RaX=3. 1X 10 7kg. mmRa 由操纵力Gc=15kgLl=21mmGc=1204kg Ll=8mmGc=1771kgLl=50mmRa=[ GcX （Lk-Ll ） +Gy X Lk+GdXLk/2]/ L（代入相应数值）=3789kg（4）当作用于 A 点处时，A 端最大切力：Vamax=pl+p2 （1-Bx/Lk ） +Ra（代入相应数值）=22506.97kgII：按载荷组桥架重量 Gqj=KnXGqj = 3856. 6kg小车重量 Gxc=K x Gxc=8358kg起升载荷 Qq=K x Qq= 22515kg K 取 1.1(水平...
