S11型配电变压器的推广应用

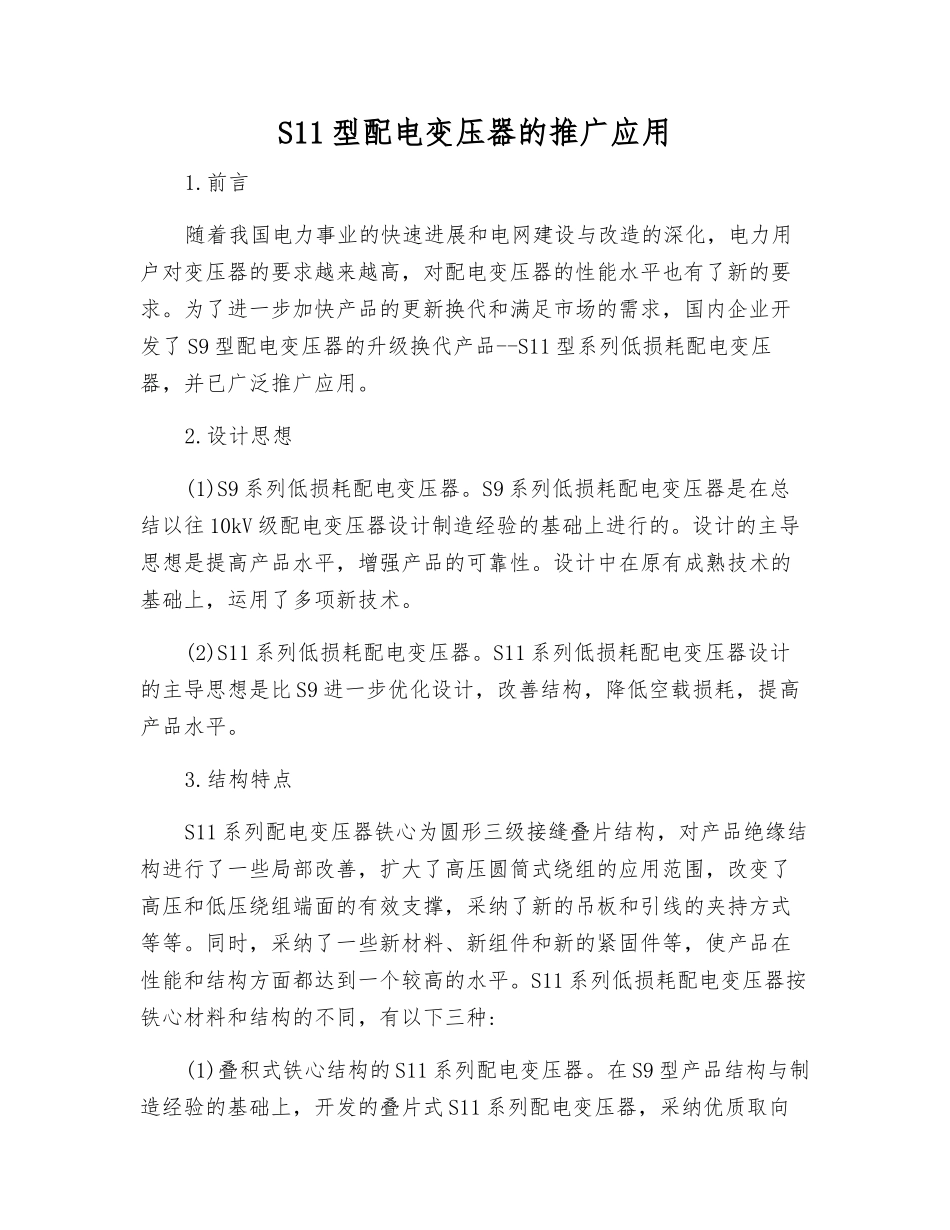

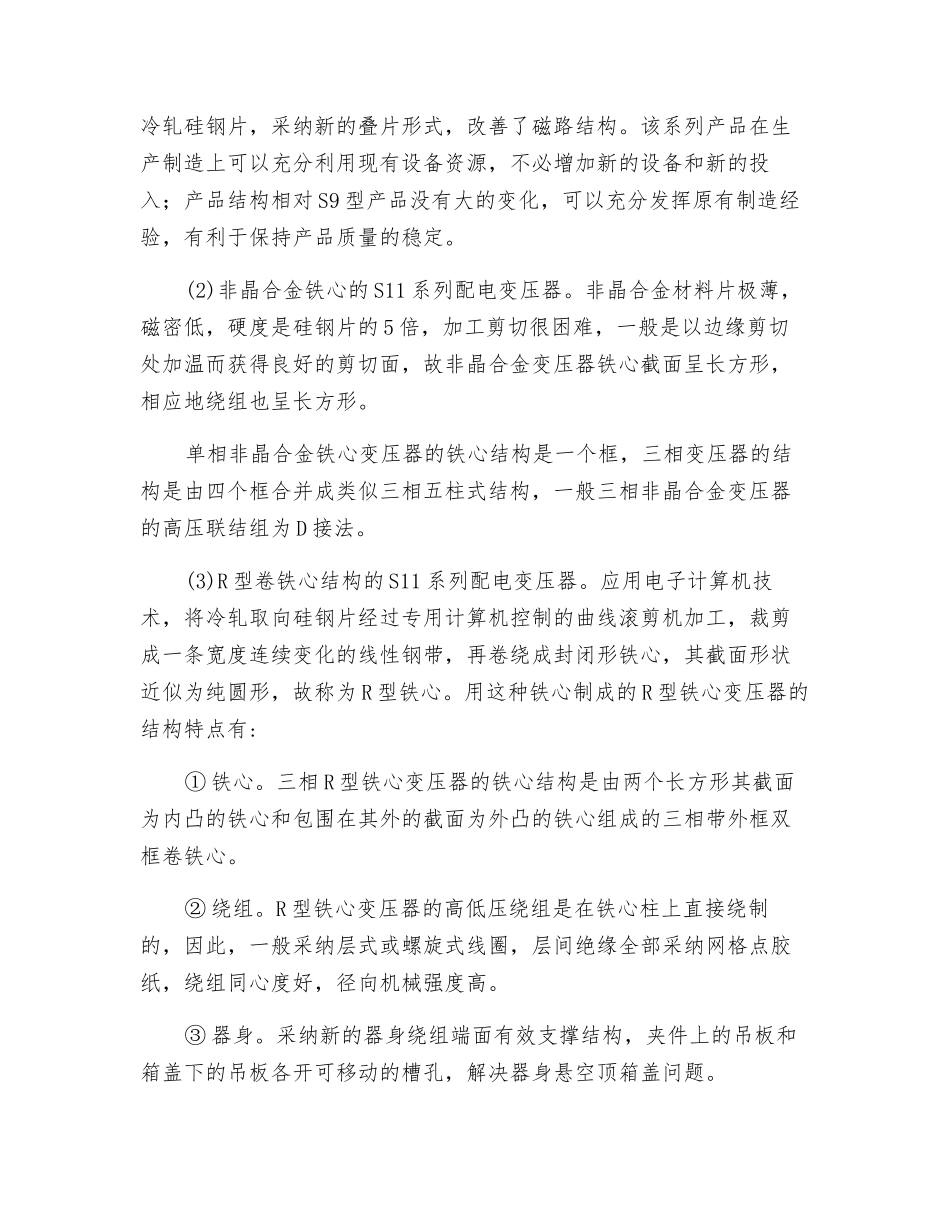

S11 型配电变压器的推广应用1.前言随着我国电力事业的快速进展和电网建设与改造的深化，电力用户对变压器的要求越来越高，对配电变压器的性能水平也有了新的要求。为了进一步加快产品的更新换代和满足市场的需求，国内企业开发了 S9 型配电变压器的升级换代产品--S11 型系列低损耗配电变压器，并已广泛推广应用。2.设计思想(1)S9 系列低损耗配电变压器。S9 系列低损耗配电变压器是在总结以往 10kV 级配电变压器设计制造经验的基础上进行的。设计的主导思想是提高产品水平，增强产品的可靠性。设计中在原有成熟技术的基础上，运用了多项新技术。(2)S11 系列低损耗配电变压器。S11 系列低损耗配电变压器设计的主导思想是比 S9 进一步优化设计，改善结构，降低空载损耗，提高产品水平。3.结构特点S11 系列配电变压器铁心为圆形三级接缝叠片结构，对产品绝缘结构进行了一些局部改善，扩大了高压圆筒式绕组的应用范围，改变了高压和低压绕组端面的有效支撑，采纳了新的吊板和引线的夹持方式等等。同时，采纳了一些新材料、新组件和新的紧固件等，使产品在性能和结构方面都达到一个较高的水平。S11 系列低损耗配电变压器按铁心材料和结构的不同，有以下三种:(1)叠积式铁心结构的 S11 系列配电变压器。在 S9 型产品结构与制造经验的基础上，开发的叠片式 S11 系列配电变压器，采纳优质取向冷轧硅钢片，采纳新的叠片形式，改善了磁路结构。该系列产品在生产制造上可以充分利用现有设备资源，不必增加新的设备和新的投入；产品结构相对 S9 型产品没有大的变化，可以充分发挥原有制造经验，有利于保持产品质量的稳定。(2)非晶合金铁心的 S11 系列配电变压器。非晶合金材料片极薄，磁密低，硬度是硅钢片的 5 倍，加工剪切很困难，一般是以边缘剪切处加温而获得良好的剪切面，故非晶合金变压器铁心截面呈长方形，相应地绕组也呈长方形。单相非晶合金铁心变压器的铁心结构是一个框，三相变压器的结构是由四个框合并成类似三相五柱式结构，一般三相非晶合金变压器的高压联结组为 D 接法。(3)R 型卷铁心结构的 S11 系列配电变压器。应用电子计算机技术，将冷轧取向硅钢片经过专用计算机控制的曲线滚剪机加工，裁剪成一条宽度连续变化的线性钢带，再卷绕成封闭形铁心，其截面形状近似为纯圆形，故称为 R 型铁心。用这种铁心制成的 R 型铁心变压器的结构特点有:① 铁心。三相 R 型铁心变压器的铁心结构是由两个长方形其截面为...
