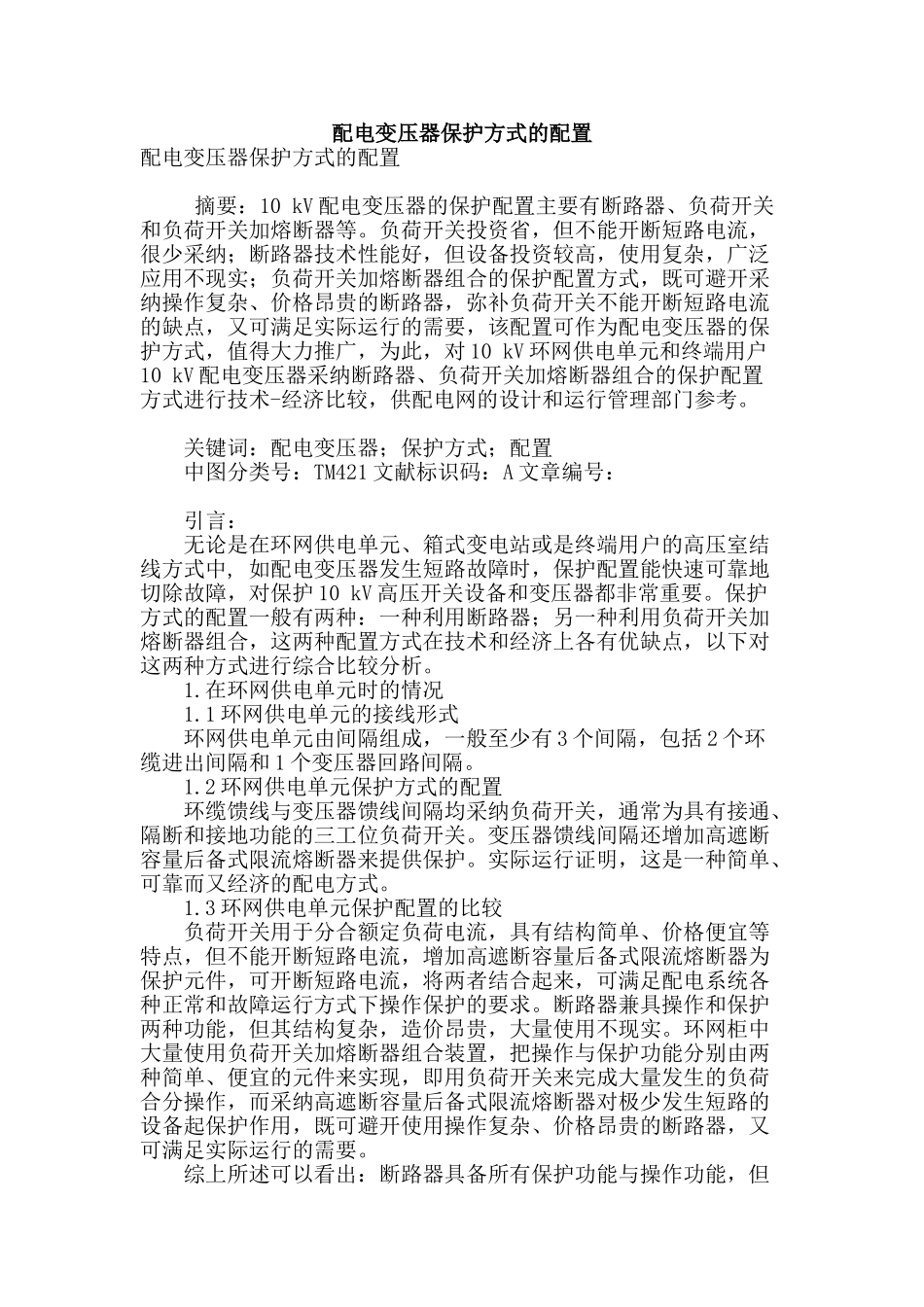

配电变压器保护方式的配置

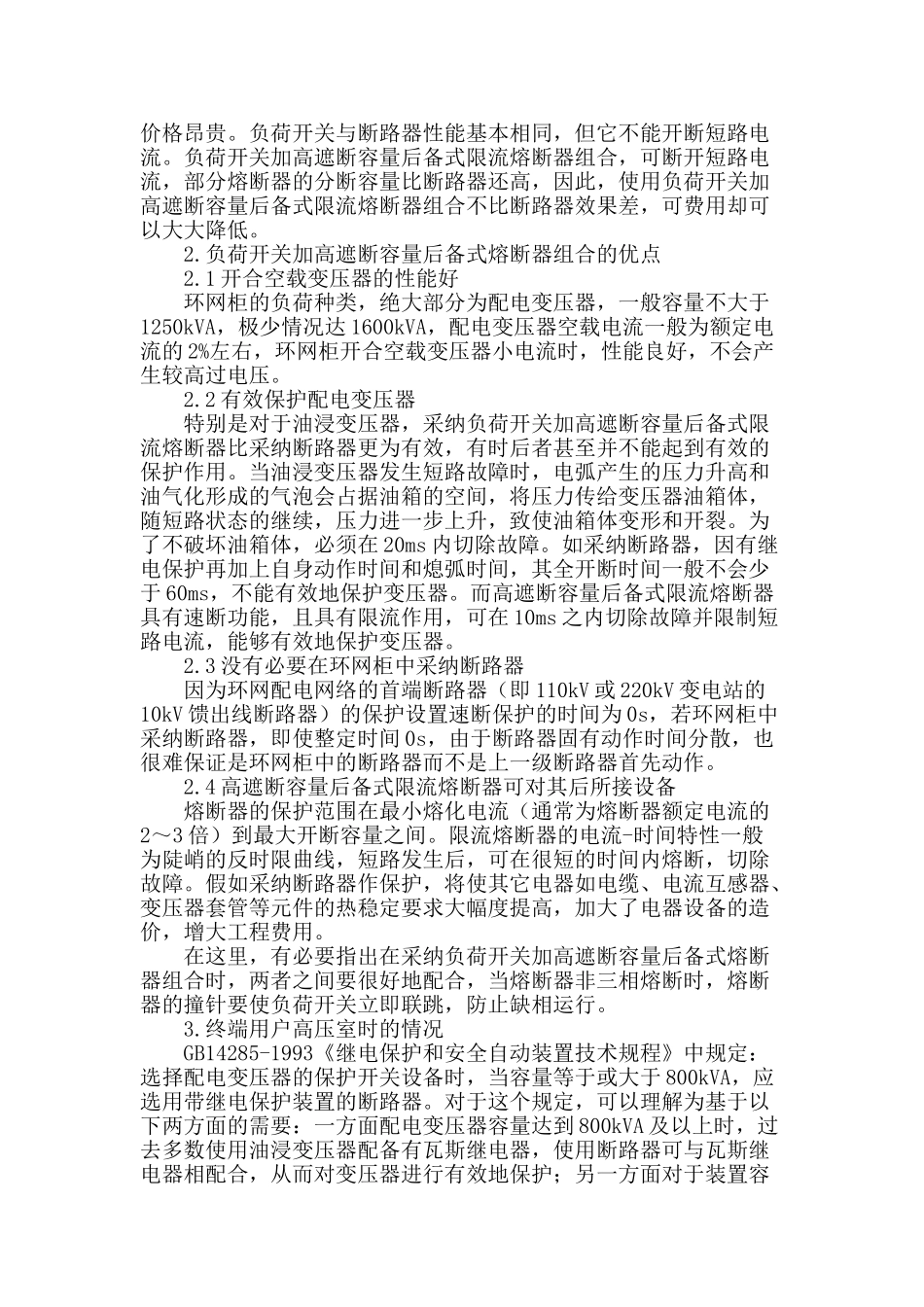

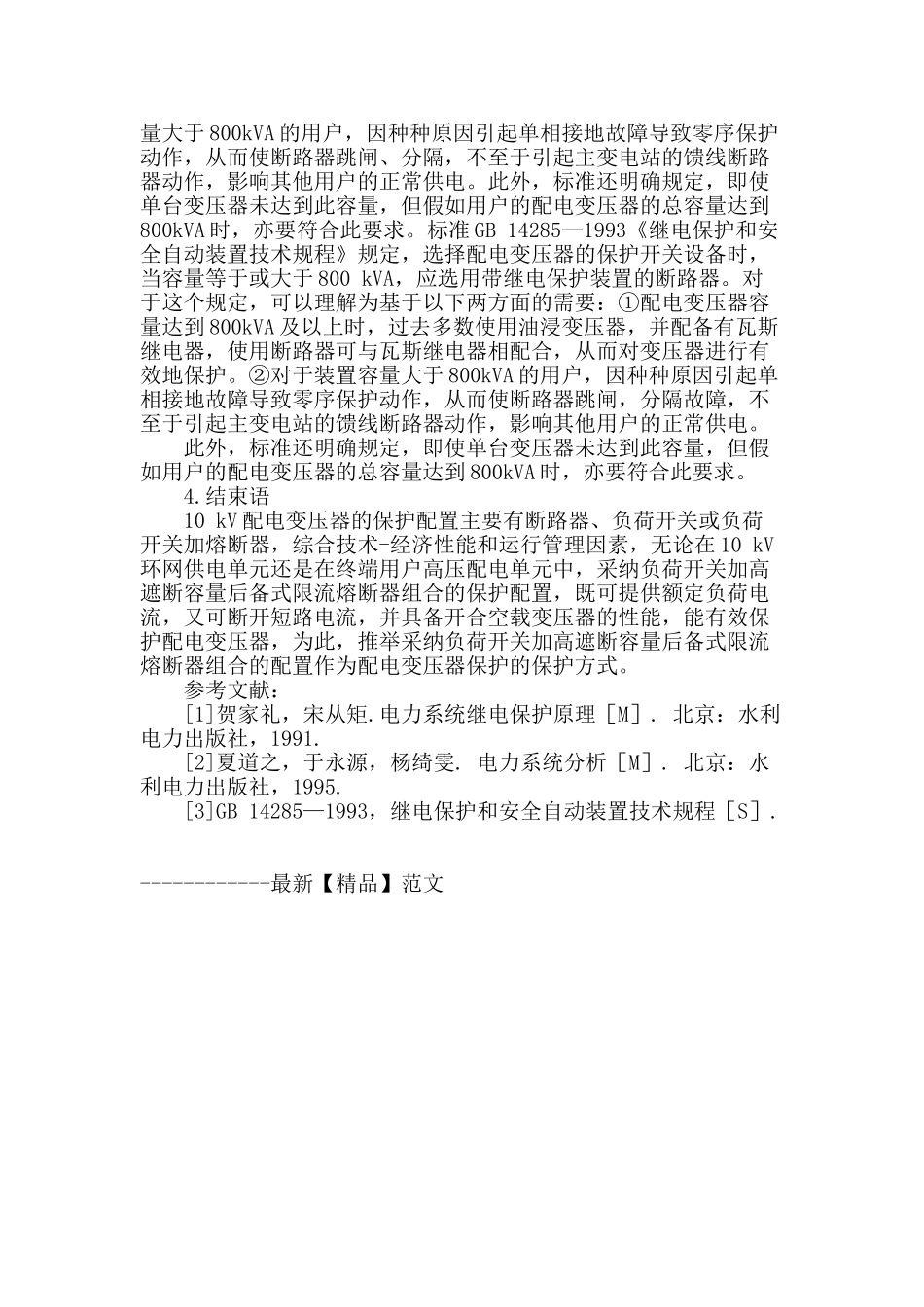

配电变压器保护方式的配置配电变压器保护方式的配置 摘要：10 kV 配电变压器的保护配置主要有断路器、负荷开关和负荷开关加熔断器等。负荷开关投资省，但不能开断短路电流，很少采纳；断路器技术性能好，但设备投资较高，使用复杂，广泛应用不现实；负荷开关加熔断器组合的保护配置方式，既可避开采纳操作复杂、价格昂贵的断路器，弥补负荷开关不能开断短路电流的缺点，又可满足实际运行的需要，该配置可作为配电变压器的保护方式，值得大力推广，为此，对 10 kV 环网供电单元和终端用户10 kV 配电变压器采纳断路器、负荷开关加熔断器组合的保护配置方式进行技术-经济比较，供配电网的设计和运行管理部门参考。 关键词：配电变压器；保护方式；配置 中图分类号：TM421 文献标识码：A 文章编号： 引言： 无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中, 如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护 10 kV 高压开关设备和变压器都非常重要。保护方式的配置一般有两种：一种利用断路器；另一种利用负荷开关加熔断器组合，这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。 1.在环网供电单元时的情况 1.1 环网供电单元的接线形式 环网供电单元由间隔组成，一般至少有 3 个间隔，包括 2 个环缆进出间隔和 1 个变压器回路间隔。 1.2 环网供电单元保护方式的配置 环缆馈线与变压器馈线间隔均采纳负荷开关，通常为具有接通、隔断和接地功能的三工位负荷开关。变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。实际运行证明，这是一种简单、可靠而又经济的配电方式。 1.3 环网供电单元保护配置的比较 负荷开关用于分合额定负荷电流，具有结构简单、价格便宜等特点，但不能开断短路电流，增加高遮断容量后备式限流熔断器为保护元件，可开断短路电流，将两者结合起来，可满足配电系统各种正常和故障运行方式下操作保护的要求。断路器兼具操作和保护两种功能，但其结构复杂，造价昂贵，大量使用不现实。环网柜中大量使用负荷开关加熔断器组合装置，把操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采纳高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，既可避开使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。 综上所述可以看出：断路器具备所有保护功能与操作功...
