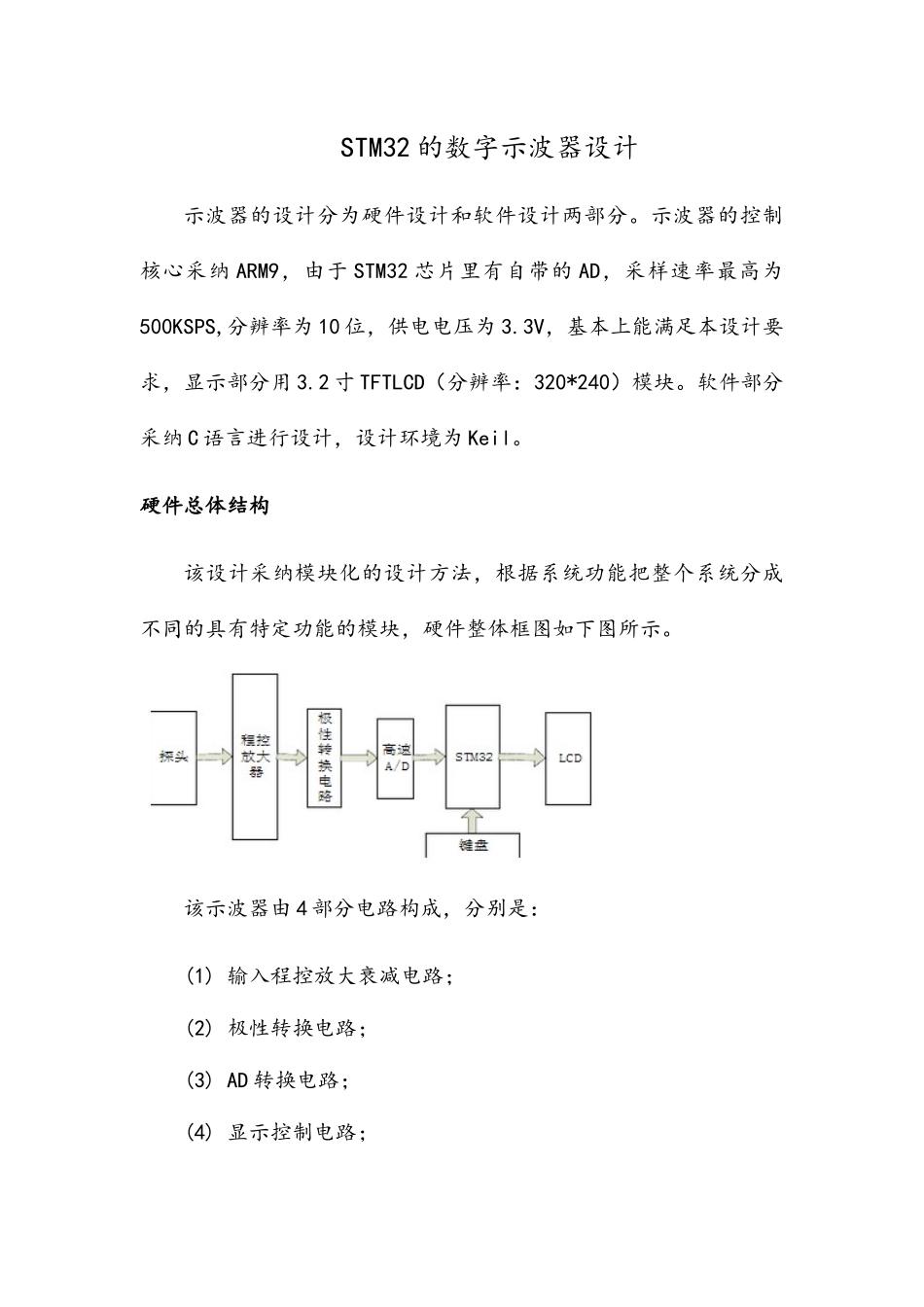

STM32 的数字示波器设计示波器的设计分为硬件设计和软件设计两部分
示波器的控制核心采纳 ARM9，由于 STM32 芯片里有自带的 AD，采样速率最高为500KSPS,分辨率为 10 位，供电电压为 3
3V，基本上能满足本设计要求，显示部分用 3
2 寸 TFTLCD（分辨率：320*240）模块
软件部分采纳 C 语言进行设计，设计环境为 Keil
硬件总体结构 该设计采纳模块化的设计方法，根据系统功能把整个系统分成不同的具有特定功能的模块，硬件整体框图如下图所示

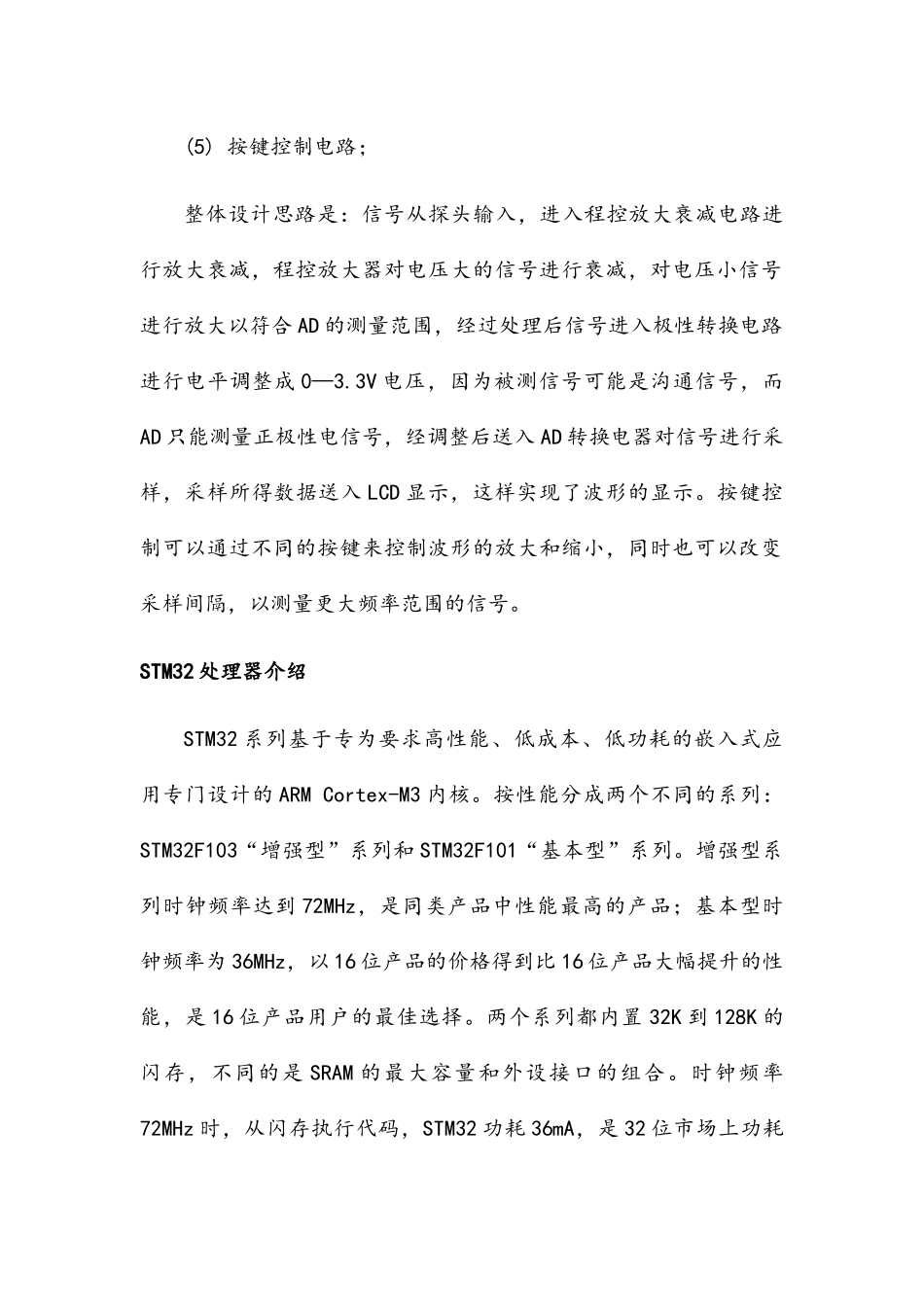

该示波器由 4 部分电路构成，分别是： (1) 输入程控放大衰减电路； (2) 极性转换电路； (3) AD 转换电路； (4) 显示控制电路； (5) 按键控制电路； 整体设计思路是：信号从探头输入，进入程控放大衰减电路进行放大衰减，程控放大器对电压大的信号进行衰减，对电压小信号进行放大以符合 AD 的测量范围，经过处理后信号进入极性转换电路进行电平调整成 0—3
3V 电压，因为被测信号可能是沟通信号，而AD 只能测量正极性电信号，经调整后送入 AD 转换电器对信号进行采样，采样所得数据送入 LCD 显示，这样实现了波形的显示
按键控制可以通过不同的按键来控制波形的放大和缩小，同时也可以改变采样间隔，以测量更大频率范围的信号

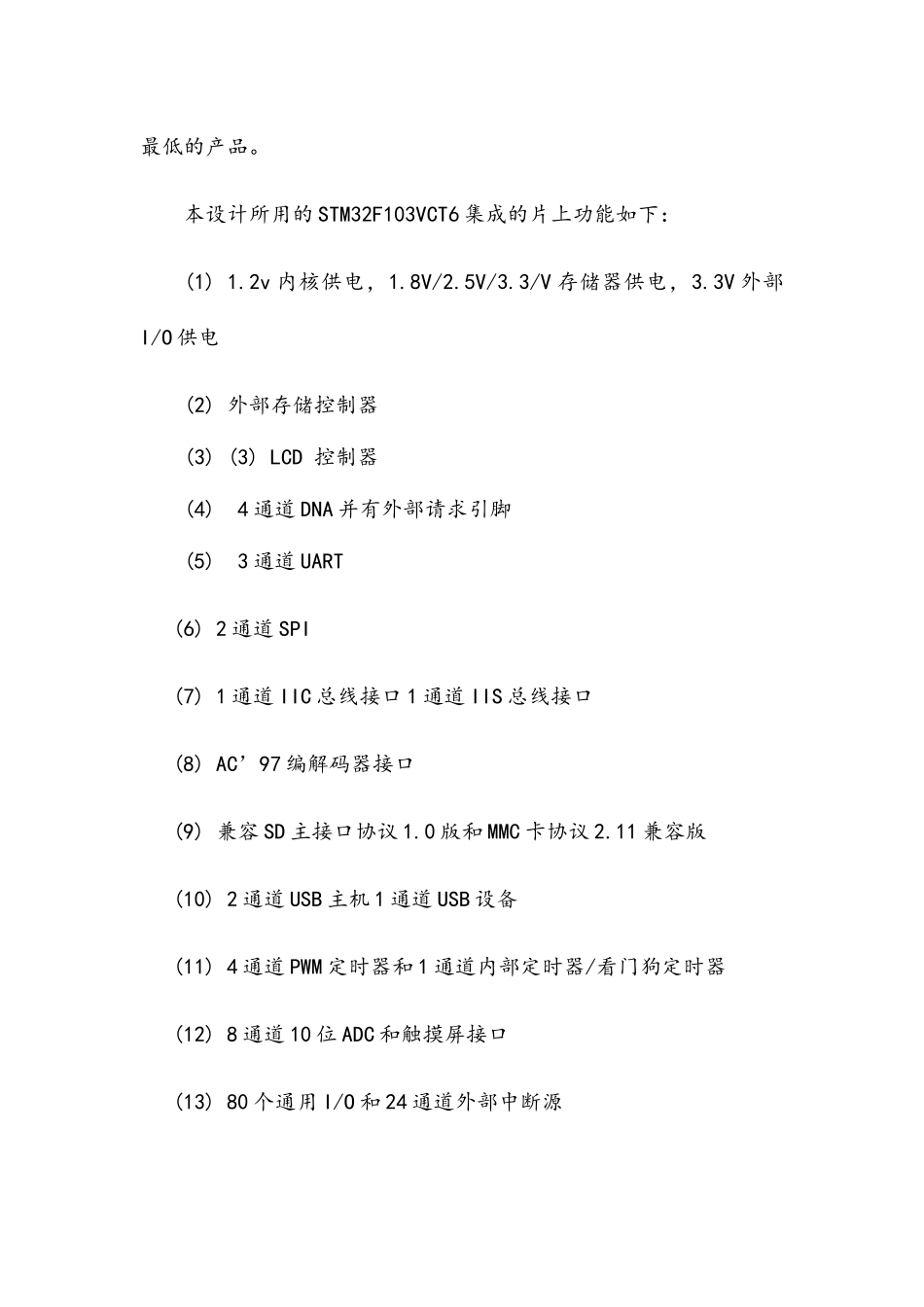

STM32 处理器介绍 STM32 系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的 ARM Cortex-M3 内核
按性能分成两个不同的系列：STM32F103“增强型”系列和 STM32F101“基本型”系列
增强型系列时钟频率达到 72MHz，是同类产品中性能最高的产品；基本型时钟频率为 36MHz，以 16 位产品的价格得到比 16 位产品大幅提升的性能，是 16 位产品用户的最佳选择
两个系列都内置 32K 到 128K 的闪存，不同的是 SRAM 的
