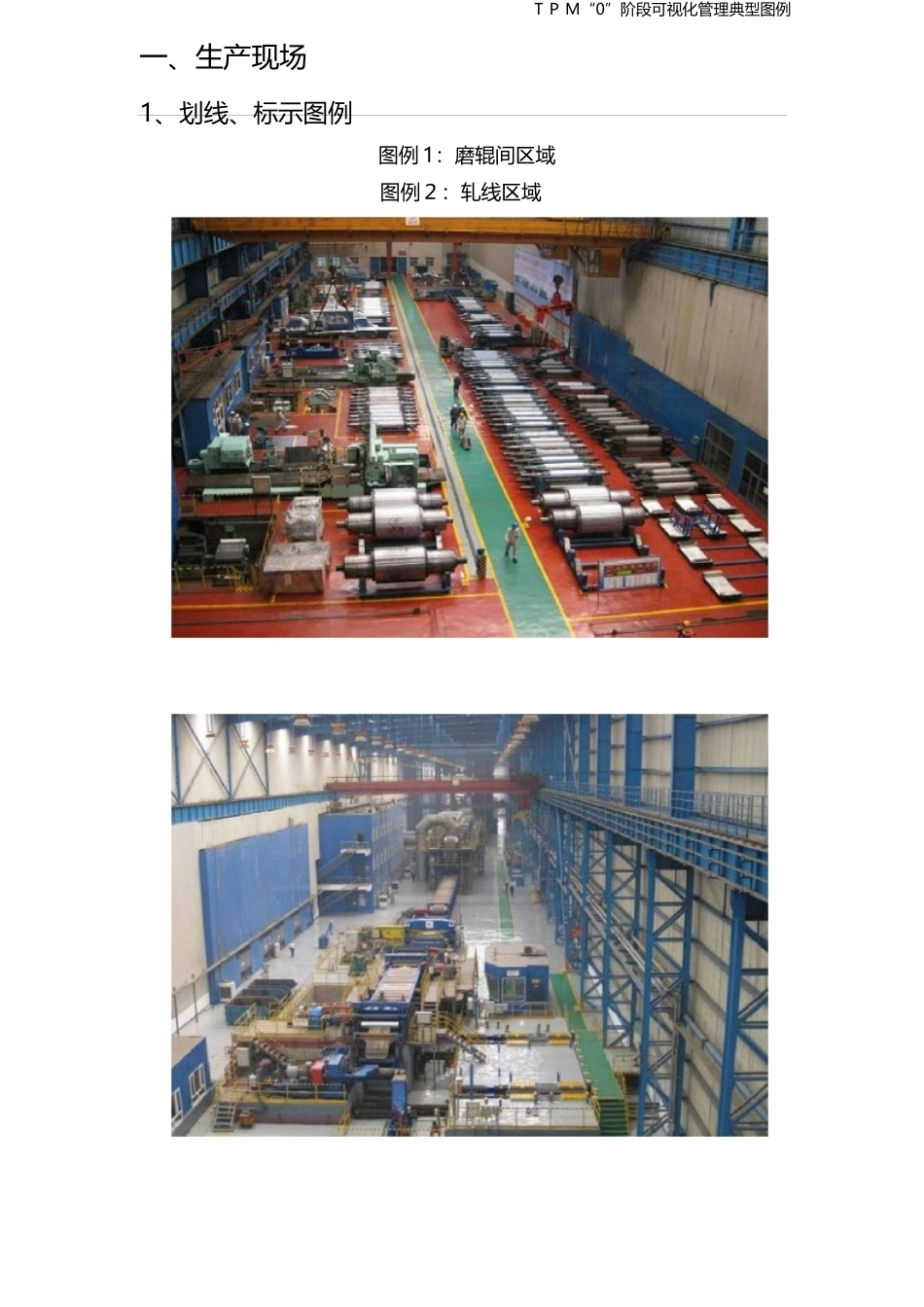

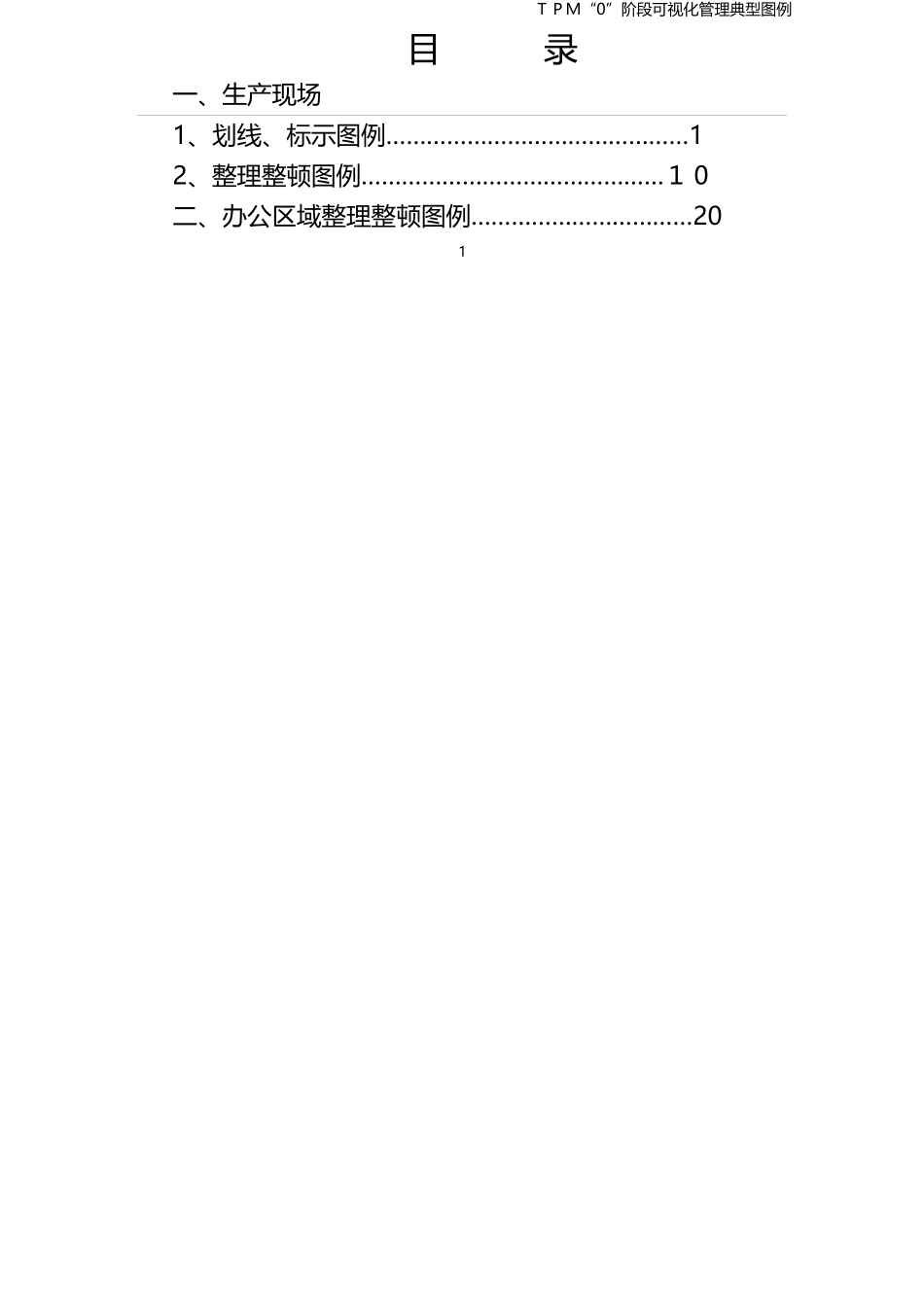

Ｔ PM“0”阶段可视化管理典型图例T ＰＭ“0”阶段可视化管理典型图例集为了进一步挖掘本单位改善潜力,同时拓展现场整理整顿思路,公司推动办公室收集整理 TPM 管理先进企业得成功经验及做法，编制了《TP Ｍ“０”阶段现场管理典型图例集》。请各单位仔细学习,借鉴其优秀做法及思路，根据公司可视化管理标准,结合现场实际情况，深化开展现场可视化管理工作。T Ｐ M 管理推动办公室2025 年 8 月 1 ６日1Ｔ P Ｍ“0”阶段可视化管理典型图例目录一、生产现场1、划线、标示图例………………………………………12、整理整顿图例………………………………………１ 0二、办公区域整理整顿图例……………………………201T Ｐ M“0”阶段可视化管理典型图例一、生产现场1、划线、标示图例图例 1：磨辊间区域图例２：轧线区域２T Ｐ M“0”阶段可视化管理典型图例图例 3:泵房区域图例 4:修理区域３TP Ｍ“0”阶段可视化管理典型图例图例 5:生产主通道线设备区域线图例 6:区域线及电机旋转方向标示4T Ｐ M“0”阶段可视化管理典型图例图例７:介质流向及台阶标示图例 8：设备区域线及台阶警示线5TP Ｍ“0”阶段可视化管理典型图例图例９:通道线及立柱基座警示线标示图例１ 0:螺栓松紧标示6TP Ｍ“0”阶段可视化管理典型图例图例 11:可移动设备定位标示图例 1 ２：现场护栏警示线7T Ｐ M“０”阶段可视化管理典型图例图例１ 3：现场凸起物警示标示图例 14：盘柜防堵塞定位标示8Ｔ PM“0”阶段可视化管理典型图例图例１５:楼梯防踏空警示线(示意图)图例 16:仪表量程标示9T Ｐ M“０”阶段可视化管理典型图例图例 17：阀门手轮标示2、整理整顿图例图例１ 8:清扫工具定置1 ０TPM“0”阶段可视化管理典型图例图例 1 ９:库房材料分类码放图例２ 0:非标准零件、撬棍定置11TPM“０”阶段可视化管理典型图例图例 2 １:工具整理12TPM“０”阶段可视化管理典型图例图例 2 ２:化验室用品定置13T ＰＭ“0”阶段可视化管理典型图例图例 23：钢丝绳定置图例 2 ４：高压风管定置14T Ｐ M“0”阶段可视化管理典型图例图例２ 5:边角余料定置图例２６:车轮备件定置15TP Ｍ“０”阶段可视化管理典型图例图例 2 ７:轴承备件定置图例 28：钢材定置16T Ｐ M“0”阶段可视化管理典型图例图例２ 9:小型备件定置图例 30:现场易碰撞点标示17T Ｐ M“0”阶段可视化管理典型图例图例 31：操作平台标示图例 32:地面...
