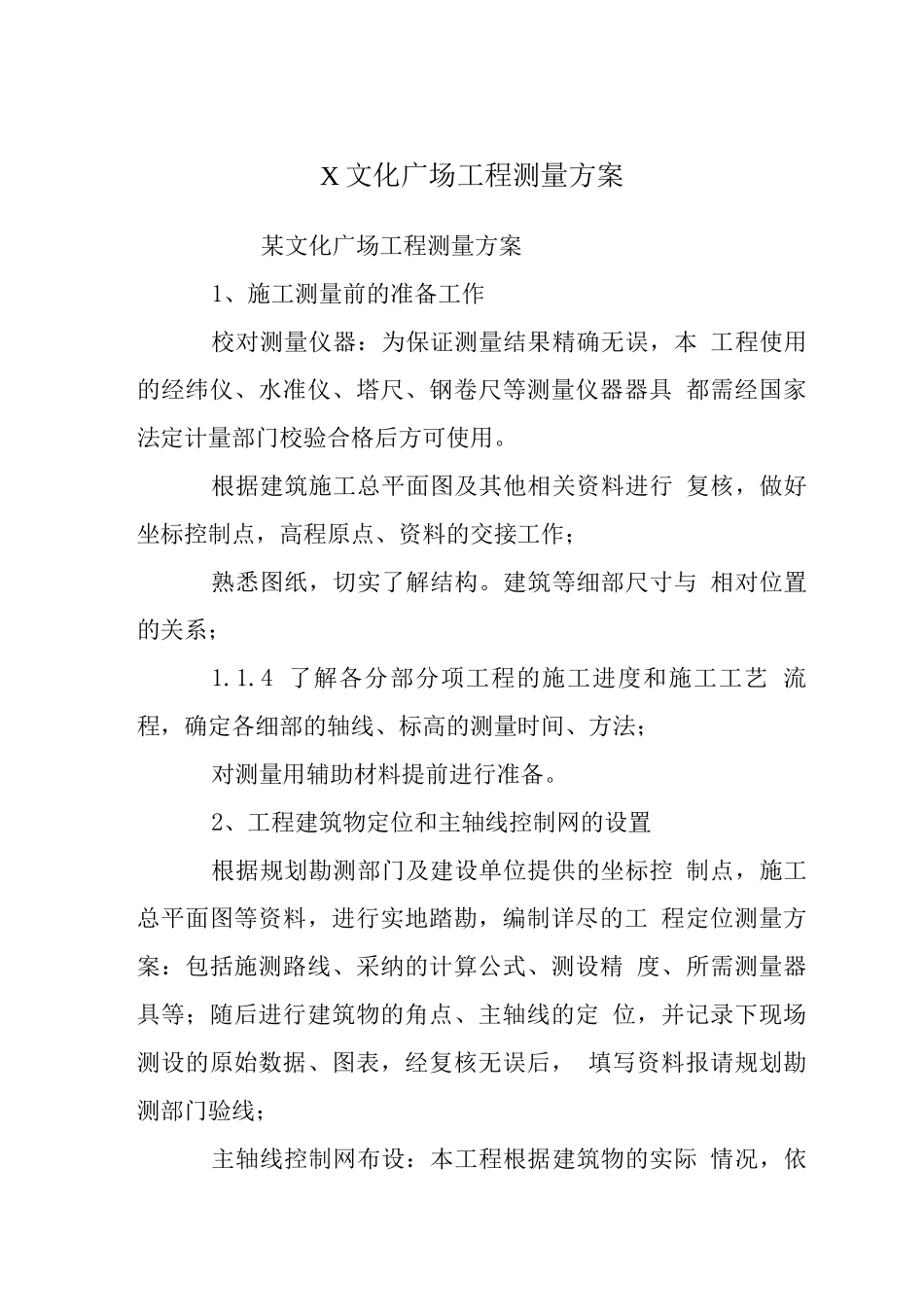

X 文化广场工程测量方案某文化广场工程测量方案1、施工测量前的准备工作校对测量仪器：为保证测量结果精确无误，本 工程使用的经纬仪、水准仪、塔尺、钢卷尺等测量仪器器具 都需经国家法定计量部门校验合格后方可使用。根据建筑施工总平面图及其他相关资料进行 复核，做好坐标控制点，高程原点、资料的交接工作；熟悉图纸，切实了解结构。建筑等细部尺寸与 相对位置的关系；1.1.4 了解各分部分项工程的施工进度和施工工艺 流程，确定各细部的轴线、标高的测量时间、方法；对测量用辅助材料提前进行准备。2、工程建筑物定位和主轴线控制网的设置根据规划勘测部门及建设单位提供的坐标控 制点，施工总平面图等资料，进行实地踏勘，编制详尽的工 程定位测量方案：包括施测路线、采纳的计算公式、测设精 度、所需测量器具等；随后进行建筑物的角点、主轴线的定 位，并记录下现场测设的原始数据、图表，经复核无误后， 填写资料报请规划勘测部门验线；主轴线控制网布设：本工程根据建筑物的实际 情况，依据《工程测量规程》等要求，加密先前测设的主轴 线，联测后形成满足施工放样及测量精度的场区主轴线控制 网，闭合无误后，埋设主轴线控制网节点控制桩。控制桩应 设置在安全、易保存的位置，控制桩前不允许堆放材料，以 保证其通视良好；验线控制轴线网施测后，由施测人员自检，自检合格后工 长复检，再由专职质检员专检，确认无误后请监理验线签证。3、标高基准点的测量标高基准点的引测：根据建设单位提供的由规 划部门设置的水准基点引测至施工现场的标高基准点：使用 高精度的水准仪及最佳路线、良好的测设方法，现场设置水 准基准点 4 个（水准点每隔 60m —个）合理布置以满足相互 校合和分段施工的需要，并能长期保存；水准基点测设方法及精度要符合《工程测量规 程》及相应工艺流程要求；水准基点埋设要稳定、安全可靠，测设的原始 记录要整理保存好，以备查用。4、细部测量基础工程施工：对于拟建建筑物进行地下施工： 在土方开挖时用已建立的主轴线控制网放出大开挖边线，并 与四周加密轴线控制桩随时检验；基坑机械开挖时设专职测 量员架设仪器控制槽底标高，人工清槽时用经纬仪、钢卷尺 及线锤将主轴线投测到槽底并钉桩标识，作为浇垫层、检查 桩位、支护结构、承台、地梁等施工放样用：垫层、承台、 地梁等构件的标高应严格进行控制。主体结构施工：利用主轴线控制网，在基础顶 板上及顶板外侧设立...
