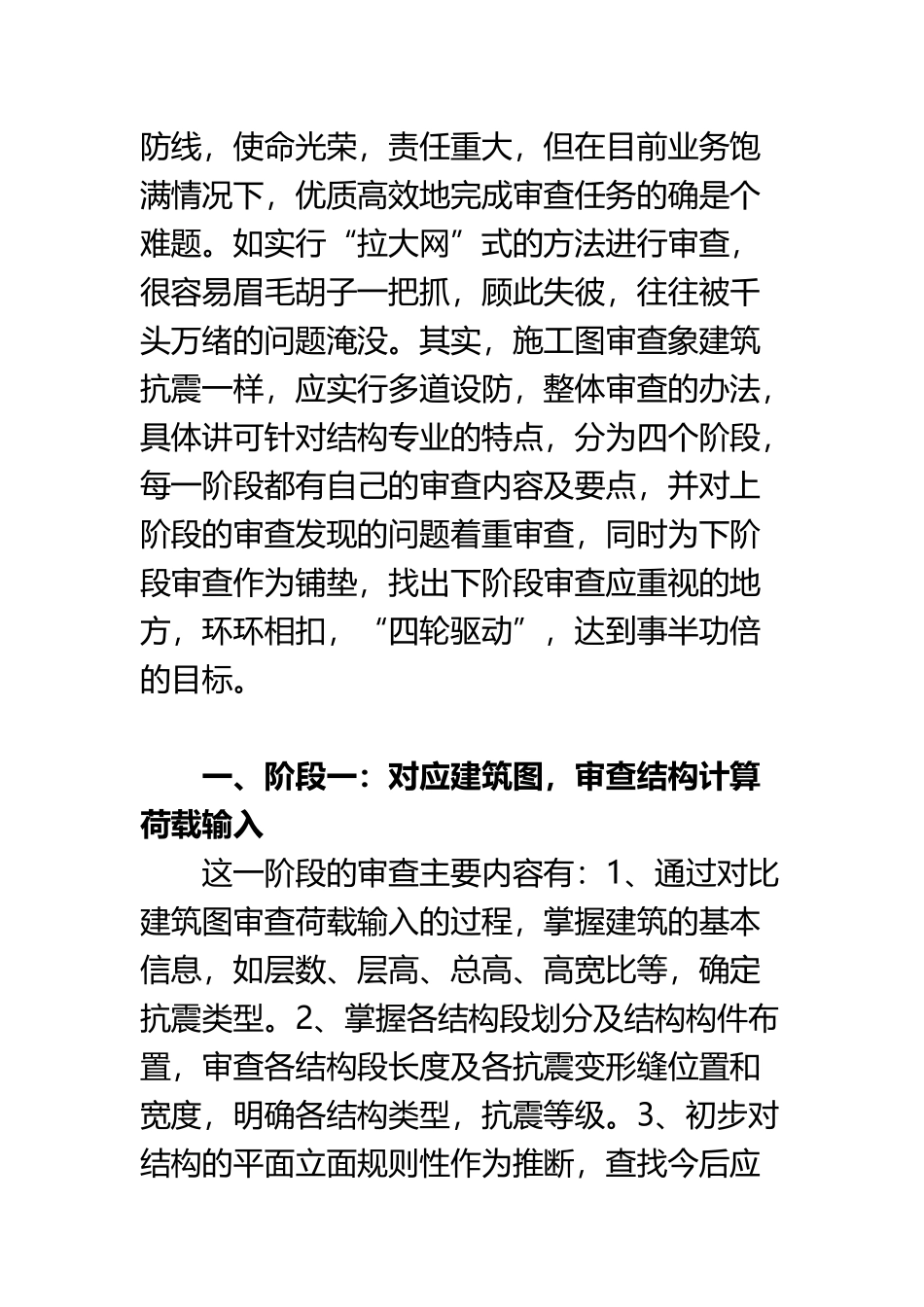

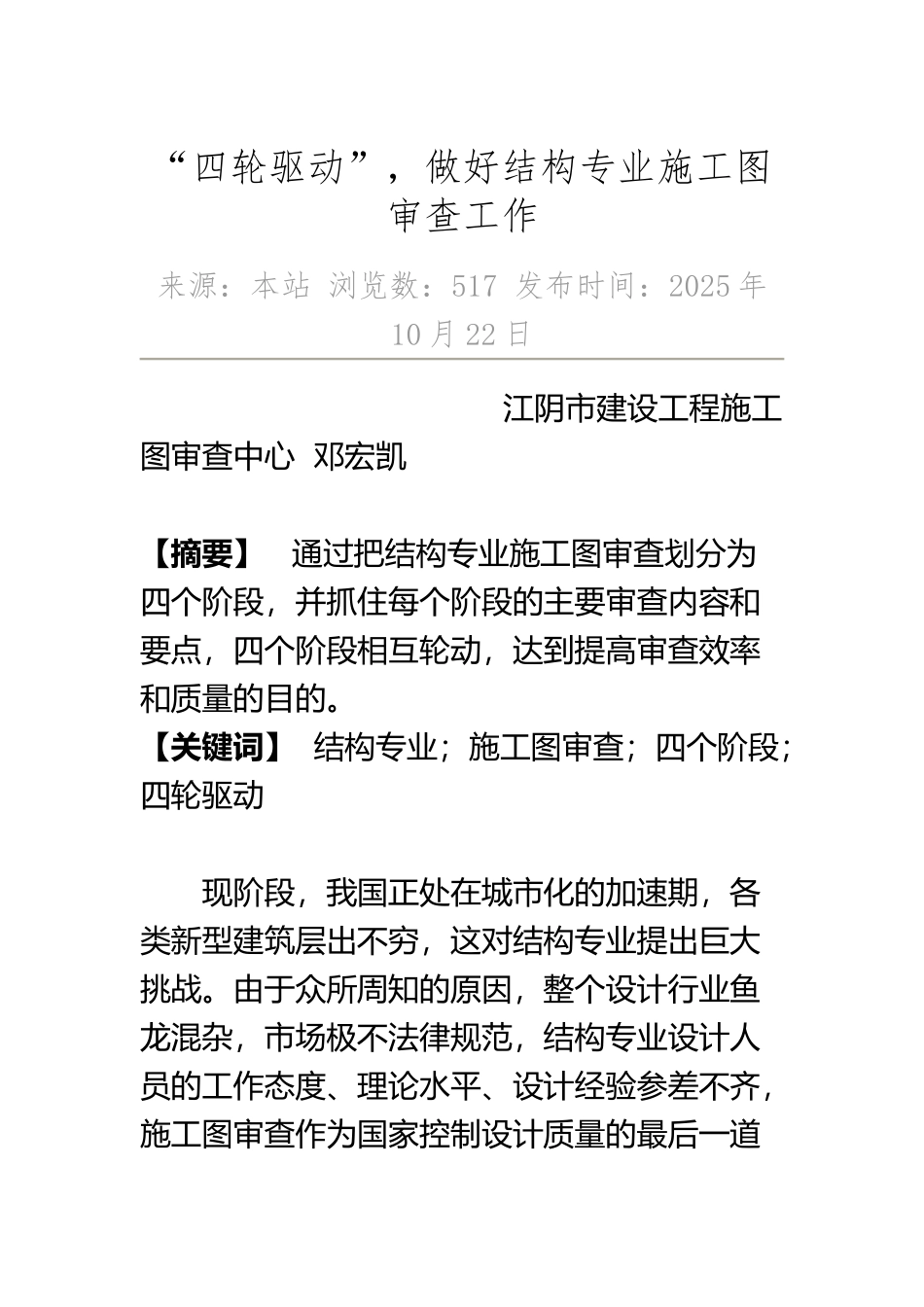

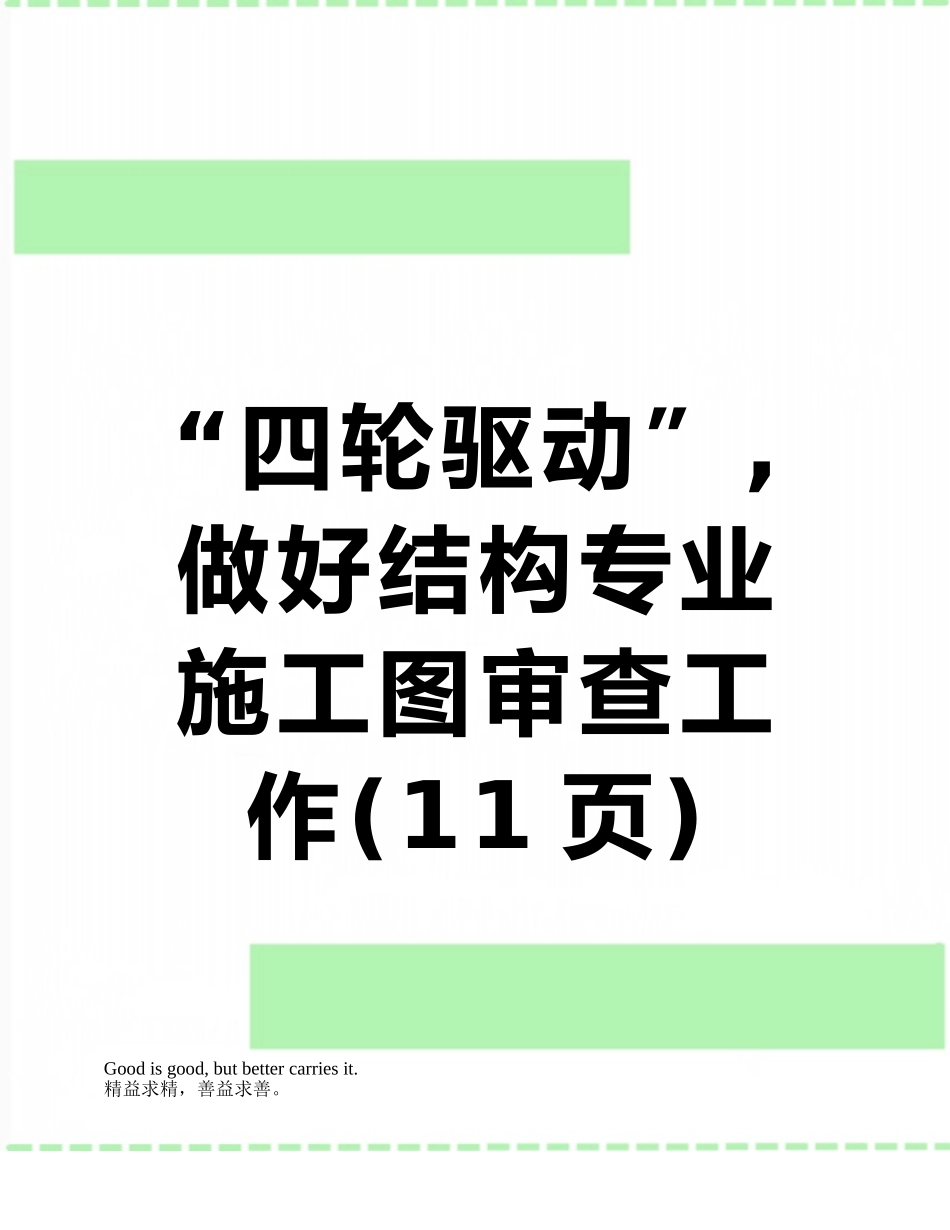

“四轮驱动”,做好结构专业施工图审查工作(11 页)Good is good, but better carries it.精益求精，善益求善。“四轮驱动”，做好结构专业施工图审查工作来源：本站 浏览数：517 发布时间：2025 年10 月 22 日 江阴市建设工程施工图审查中心 邓宏凯 【摘要】 通过把结构专业施工图审查划分为四个阶段，并抓住每个阶段的主要审查内容和要点，四个阶段相互轮动，达到提高审查效率和质量的目的。【关键词】 结构专业；施工图审查；四个阶段；四轮驱动 现阶段，我国正处在城市化的加速期，各类新型建筑层出不穷，这对结构专业提出巨大挑战。由于众所周知的原因，整个设计行业鱼龙混杂，市场极不法律规范，结构专业设计人员的工作态度、理论水平、设计经验参差不齐，施工图审查作为国家控制设计质量的最后一道防线，使命光荣，责任重大，但在目前业务饱满情况下，优质高效地完成审查任务的确是个难题。如实行“拉大网”式的方法进行审查，很容易眉毛胡子一把抓，顾此失彼，往往被千头万绪的问题淹没。其实，施工图审查象建筑抗震一样，应实行多道设防，整体审查的办法，具体讲可针对结构专业的特点，分为四个阶段，每一阶段都有自己的审查内容及要点，并对上阶段的审查发现的问题着重审查，同时为下阶段审查作为铺垫，找出下阶段审查应重视的地方，环环相扣，“四轮驱动”，达到事半功倍的目标。 一、阶段一：对应建筑图，审查结构计算荷载输入这一阶段的审查主要内容有：1、通过对比建筑图审查荷载输入的过程，掌握建筑的基本信息，如层数、层高、总高、高宽比等，确定抗震类型。2、掌握各结构段划分及结构构件布置，审查各结构段长度及各抗震变形缝位置和宽度，明确各结构类型，抗震等级。3、初步对结构的平面立面规则性作为推断，查找今后应重点审查的薄弱部位。4、根据各类建筑做法及建材容重，审查楼面恒载及梁墙等荷载，根据建筑使用功能审查楼面活载。5、核对结构设计与建筑设计的一致性。这一阶段应特别重视的问题有：1、结构平面布置、竖向布置及构件布置是否合理，如出现平面细长、突出部分尺寸过长，结构平面角部重叠或成细腰状，楼板有较大凹入或开洞，结构竖向出现过大外挑或内收、竖向抗侧力构件不连续出现转换时，应特别重视，并在今后各阶段加强对这些部位的审查工作。如发现是带转换层、加强层的高层建筑结构，或是错层、连体、多塔的高层建筑结构，应按复杂高层建筑的有关要求进行审查工作。2、楼电梯位置的结构布...
