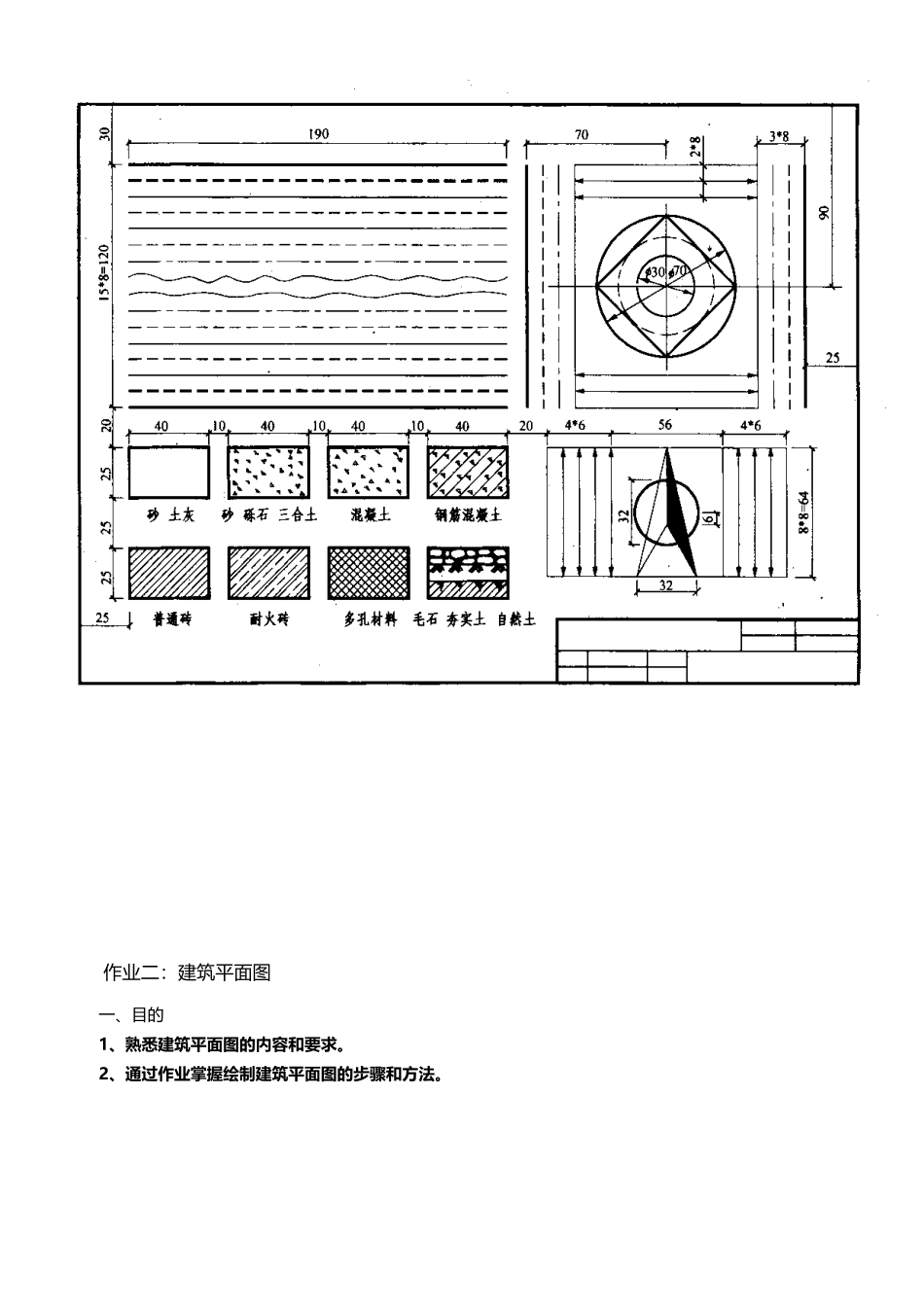

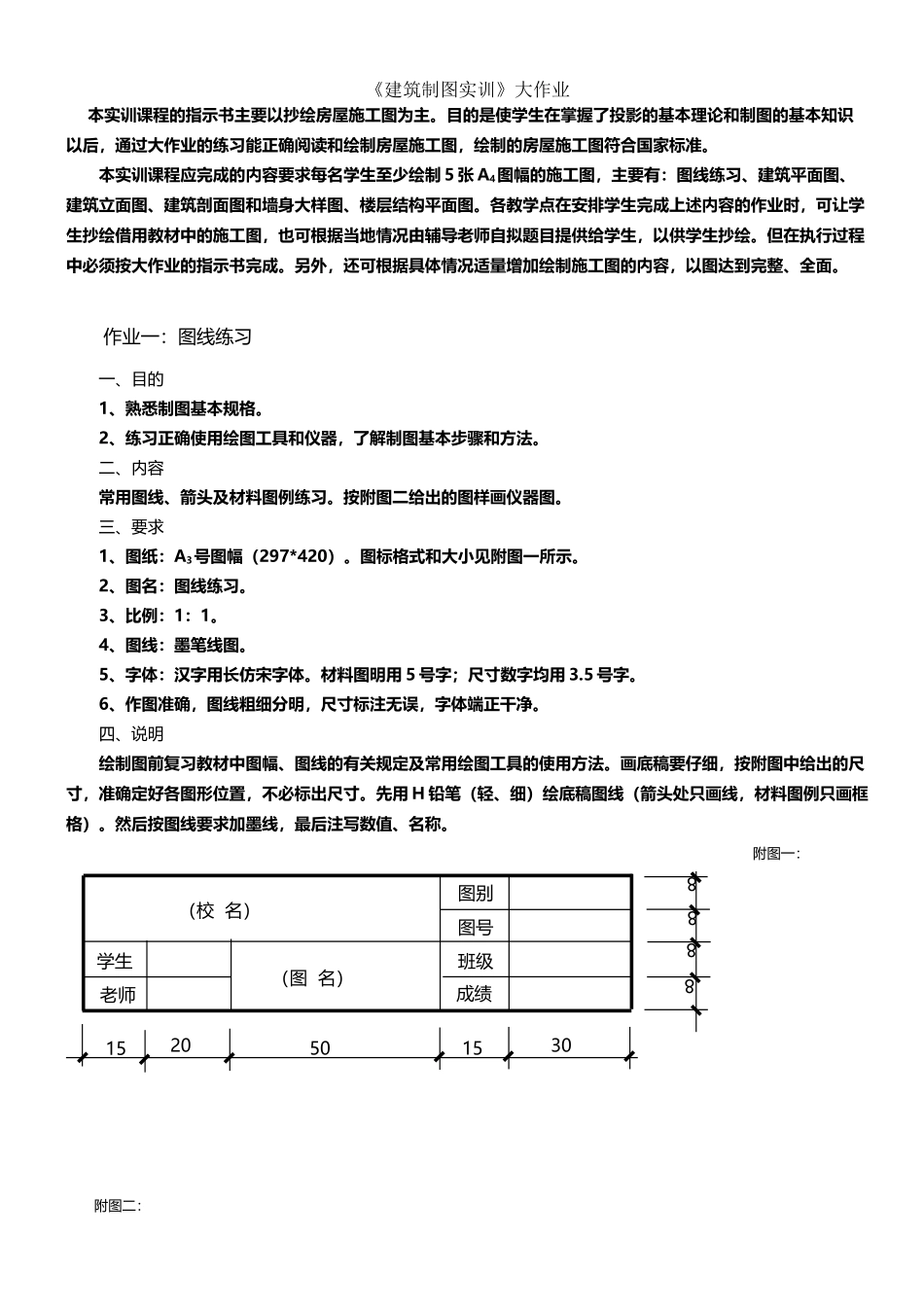

《建筑制图基础实训》画图大作业布置(8页)Good is good, but better carries it.精益求精，善益求善。15888815302050（图 名）（校 名）学生老师图别图号班级成绩《建筑制图实训》大作业 本实训课程的指示书主要以抄绘房屋施工图为主。目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。本实训课程应完成的内容要求每名学生至少绘制 5 张 A4图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。各教学点在安排学生完成上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据当地情况由辅导老师自拟题目提供给学生，以供学生抄绘。但在执行过程中必须按大作业的指示书完成。另外，还可根据具体情况适量增加绘制施工图的内容，以图达到完整、全面。作业一：图线练习一、目的1、熟悉制图基本规格。2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。二、内容常用图线、箭头及材料图例练习。按附图二给出的图样画仪器图。三、要求1、图纸：A3号图幅（297*420）。图标格式和大小见附图一所示。2、图名：图线练习。3、比例：1：1。4、图线：墨笔线图。5、字体：汉字用长仿宋字体。材料图明用 5 号字；尺寸数字均用 3.5 号字。6、作图准确，图线粗细分明，尺寸标注无误，字体端正干净。四、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。画底稿要仔细，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。先用 H 铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。然后按图线要求加墨线，最后注写数值、名称。附图一：附图二：作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和要求。2、通过作业掌握绘制建筑平面图的步骤和方法。二、内容三、要求1、图纸：A3号图幅。图标格式和大小见作业 1 中的附图一所示。2、图名：二层平面图。3、比例：1：100。4、图线：墨笔线图。5、字体：汉字用长仿宋字体。平面图下方的图名（二层平面图）用 10 号字；文字说明用 5 号字（或略小些）；尺寸说明中数字均用 3.5 号字；轴线编号圆圈中数字用 5 号字。6、作图准确，图线粗细分明，尺寸标注无误，字体端正干净。四、说明先用 H 铅笔（轻、细）绘底稿图线，然后按图线要求加墨线，最后注写标高数值、名称和说明。作业三：建筑立面图一、...
