《建筑制图》-试卷

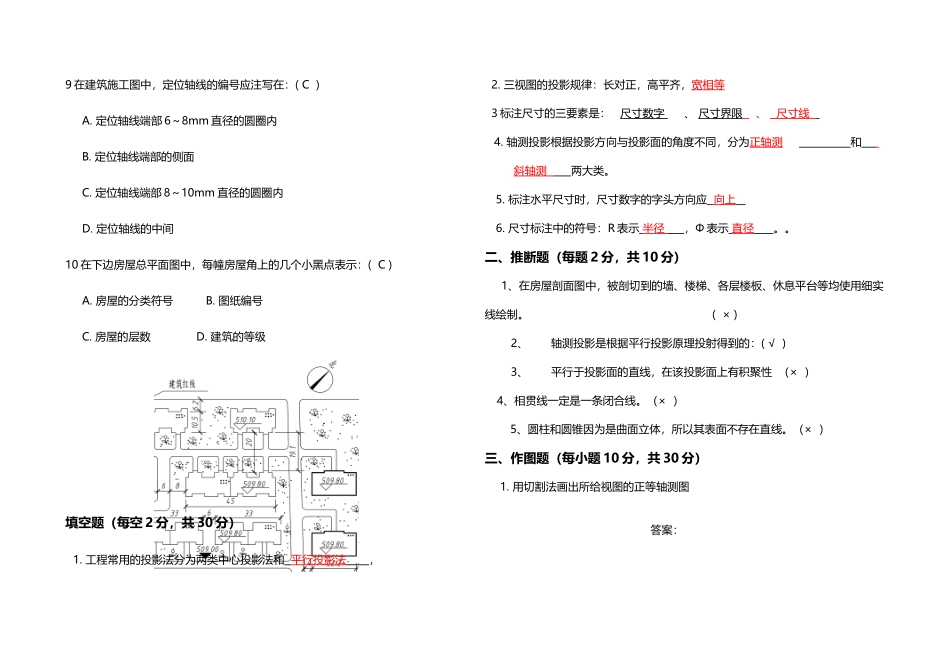

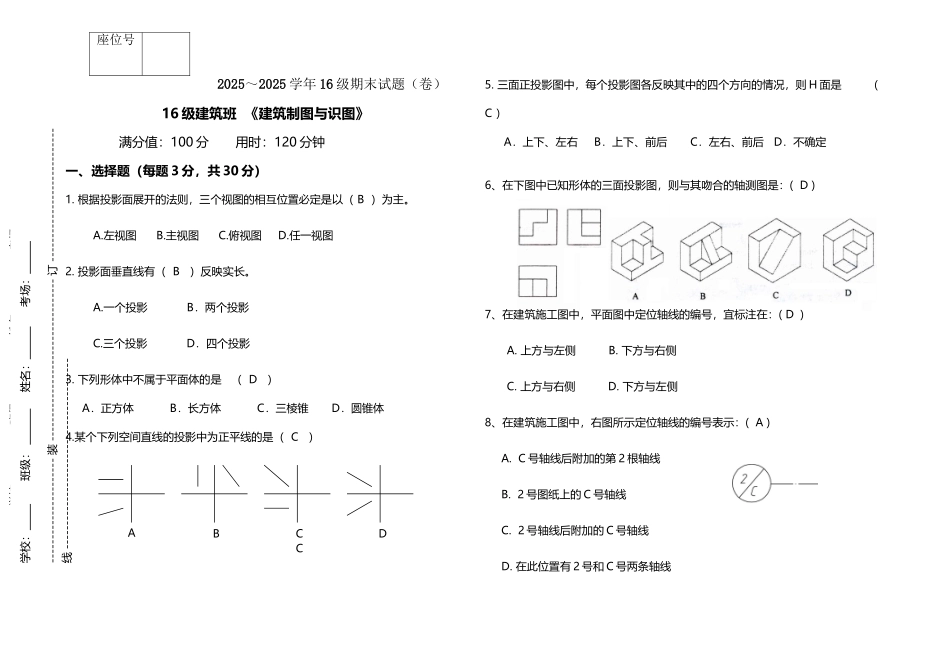

《建筑制图》 试卷(含答案)(2 页)Good is good, but better carries it.精益求精，善益求善。2025～2025 学年 16 级期末试题（卷）16 级建筑班 《建筑制图与识图》 满分值：100 分 用时：120 分钟一、选择题（每题 3 分，共 30 分）1. 根据投影面展开的法则，三个视图的相互位置必定是以（ B ）为主。A.左视图 B.主视图 C.俯视图 D.任一视图2. 投影面垂直线有（ B ）反映实长。 A.一个投影 B．两个投影 C.三个投影 D．四个投影3. 下列形体中不属于平面体的是 （ D ） A．正方体 B．长方体 C．三棱锥 D．圆锥体4.某个下列空间直线的投影中为正平线的是（ C ） 5. 三面正投影图中，每个投影图各反映其中的四个方向的情况，则 H 面是 （ C ）A．上下、左右 B．上下、前后 C．左右、前后 D．不确定6、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )7、在建筑施工图中，平面图中定位轴线的编号，宜标注在：( D )A. 上方与左侧 B. 下方与右侧C. 上方与右侧 D. 下方与左侧8、在建筑施工图中，右图所示定位轴线的编号表示：( A )A. C 号轴线后附加的第 2 根轴线B. 2 号图纸上的 C 号轴线C. 2 号轴线后附加的 C 号轴线D. 在此位置有 2 号和 C 号两条轴线座位号学校： 班级： 姓名： 考场： ---------------------- 装 ---------------------------------- 订 ----------------------------线 ----------------------------------------学校： 班级： 姓名： 考场： ---------------------- 装 ---------------------------------- 订 ----------------------------线 ----------------------------------------ABCCD9 在建筑施工图中，定位轴线的编号应注写在：( C )A. 定位轴线端部 6～8mm 直径的圆圈内B. 定位轴线端部的侧面C. 定位轴线端部 8～10mm 直径的圆圈内D. 定位轴线的中间10 在下边房屋总平面图中，每幢房屋角上的几个小黑点表示：( C )A. 房屋的分类符号 B. 图纸编号C. 房屋的层数 D. 建筑的等级填空题（每空 2 分，共 30 分） 1. 工程常用的投影法分为两类中心投影法和 平行投影法 ， 2. 三视图的投影规律：长对正，高平齐，宽相等 3 标注尺寸的三要素是： 尺寸数字 、 尺寸界限 、 尺寸线 4. 轴测投影根据投影方向与投影面的角度不同，分为正轴测 和 斜轴测 两大类。5. 标注...
