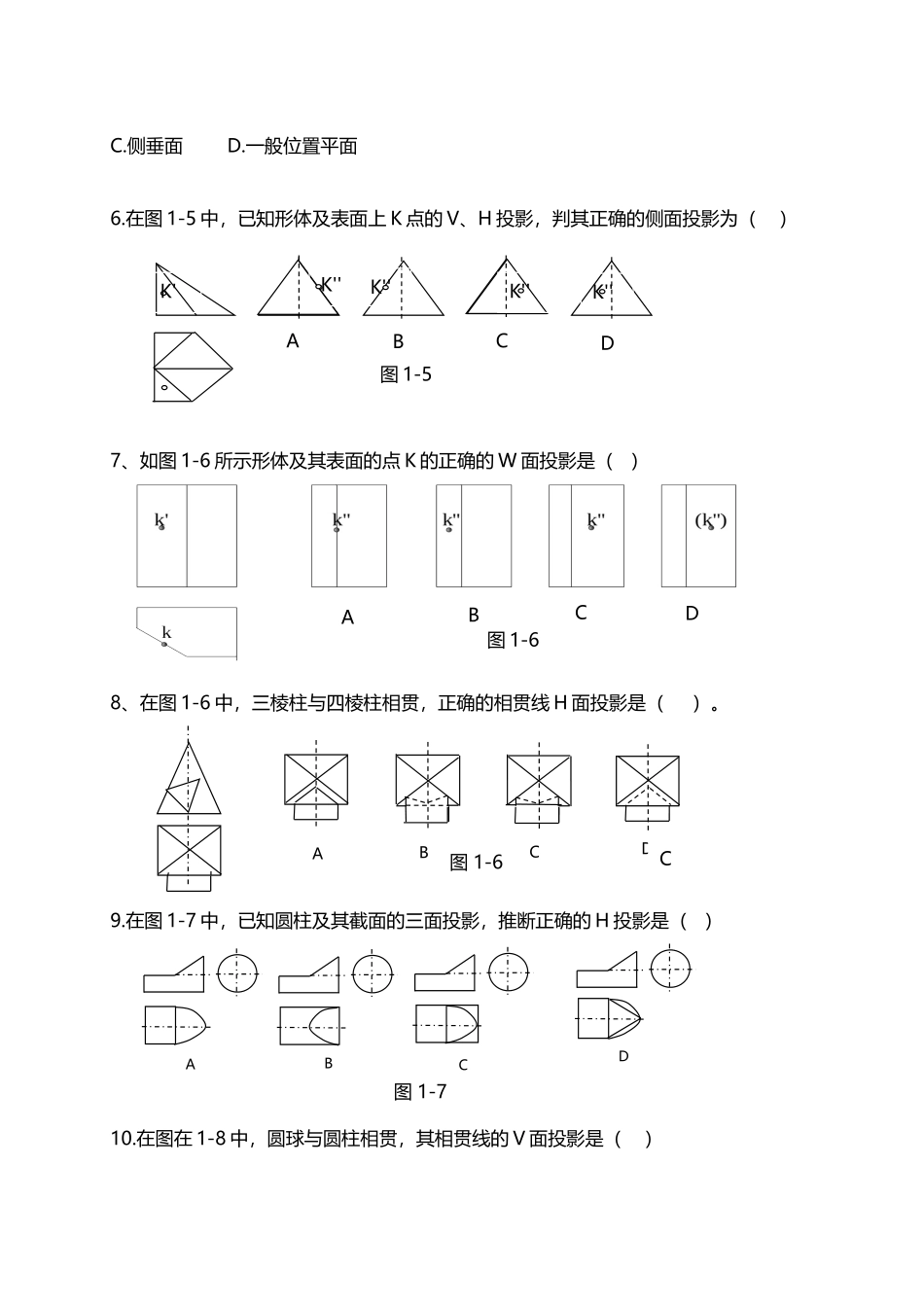

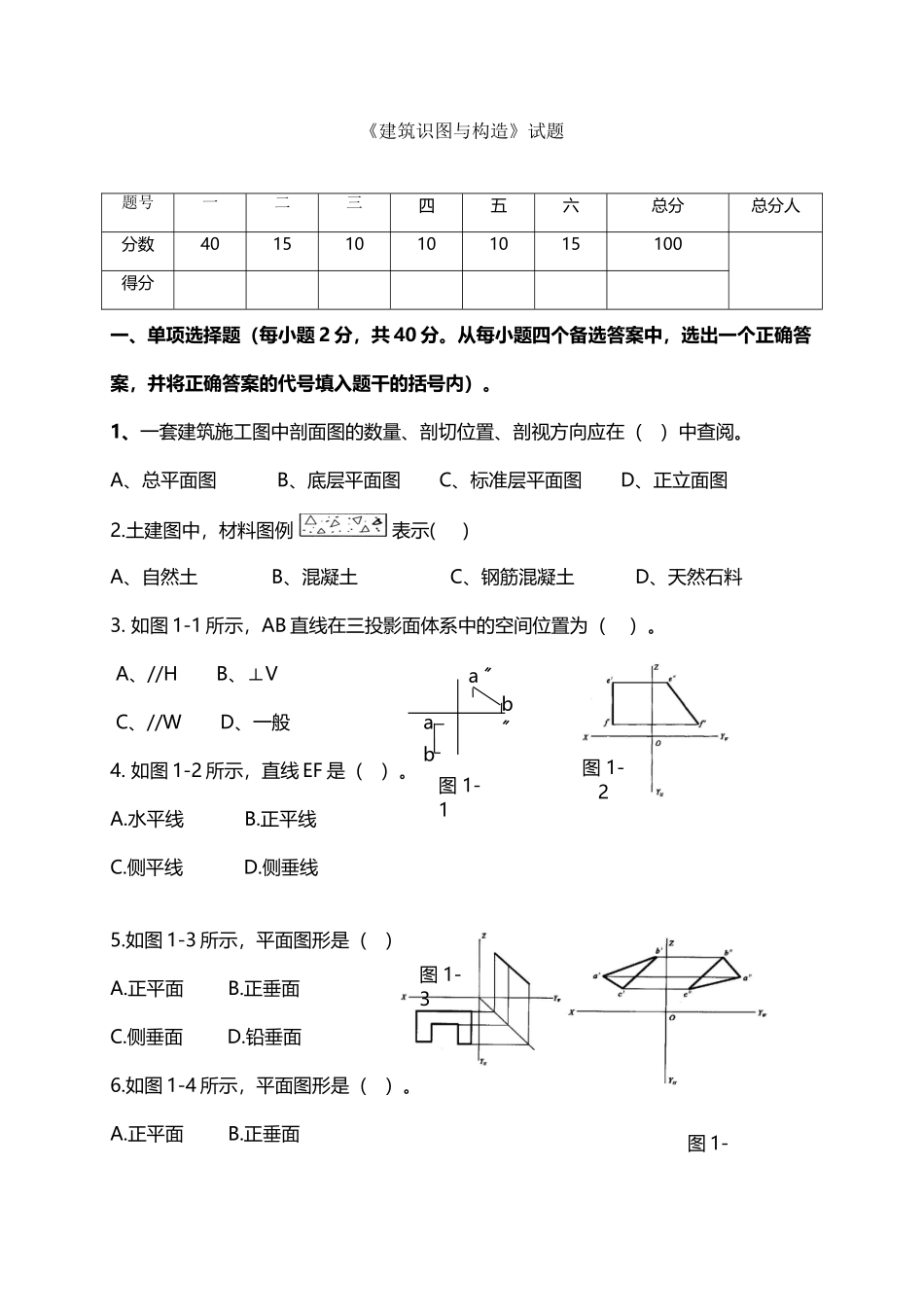

《建筑识图与构造》试题(6页)Good is good, but better carries it.精益求精，善益求善。《建筑识图与构造》试题题号一二三四五六总分总分人分数401510101015100得分一、单项选择题（每小题 2 分，共 40 分。从每小题四个备选答案中，选出一个正确答案，并将正确答案的代号填入题干的括号内）。1、一套建筑施工图中剖面图的数量、剖切位置、剖视方向应在（ ）中查阅。A、总平面图 B、底层平面图 C、标准层平面图 D、正立面图2.土建图中，材料图例 表示( )A、自然土 B、混凝土 C、钢筋混凝土 D、天然石料3. 如图 1-1 所示，AB 直线在三投影面体系中的空间位置为（ ）。 A、//H B、⊥V C、//W D、一般 4. 如图 1-2 所示，直线 EF 是（ ）。A.水平线 B.正平线 C.侧平线 D.侧垂线5.如图 1-3 所示，平面图形是（ ）。A.正平面 B.正垂面 C.侧垂面 D.铅垂面6.如图 1-4 所示，平面图形是（ ）。A.正平面 B.正垂面 aba 〞b〞图 1-1图 1-2图 1-3图 1-4C.侧垂面 D.一般位置平面6.在图 1-5 中，已知形体及表面上 K 点的 V、H 投影，判其正确的侧面投影为（ ）7、如图 1-6 所示形体及其表面的点 K 的正确的 W 面投影是（ ）8、在图 1-6 中，三棱柱与四棱柱相贯，正确的相贯线 H 面投影是（ ）。9.在图 1-7 中，已知圆柱及其截面的三面投影，推断正确的 H 投影是（ ）10.在图在 1-8 中，圆球与圆柱相贯，其相贯线的 V 面投影是（ ）ABCD图 1-6ABCD图 1-7K'K''K''K''K''A BC D 图 1-5A BC D C 图 1-611、在图 1-9 中，AB、CD 二直线的相对位置关系是（ ）。A、平行 B、相交C、垂直 D、交叉12.在图 1-10 中己知圆锥的 V、H 面的投影和 P 截平面PV，圆锥表面的截交线是（ ）。A、椭圆 B、抛物线C、双曲线 C、圆13.建筑剖面图按（ ）的原理绘制的。A、平行投影法 B、正投影法 C、斜投影法 D、中心投影法14. 在图 1-11 中，BD 垂直于三角形 ABC，且 BD=BC，其正确性的投影图是（ ）。15. 在图 1--12 中，已知六棱柱的 V、H 投影截平面 Pv，推断正确的截交线形状是（ ）。ABCD图 1-8caˊdˊcˊ dˊabcaˊdˊcˊ dˊabcddaˊdˊcˊ dˊabcaˊdˊcˊ dˊadbd图 1-11图 1-c' a'b'aa''(b'')bc''(d'')cd图 1-9PvA、三角形B、五边形C、六边形D、七边形16. 如图 1-13 所示，点 A 位于球表面的（ ）。A、左、下、后部分 B、...
