《机械设计基础》作业3

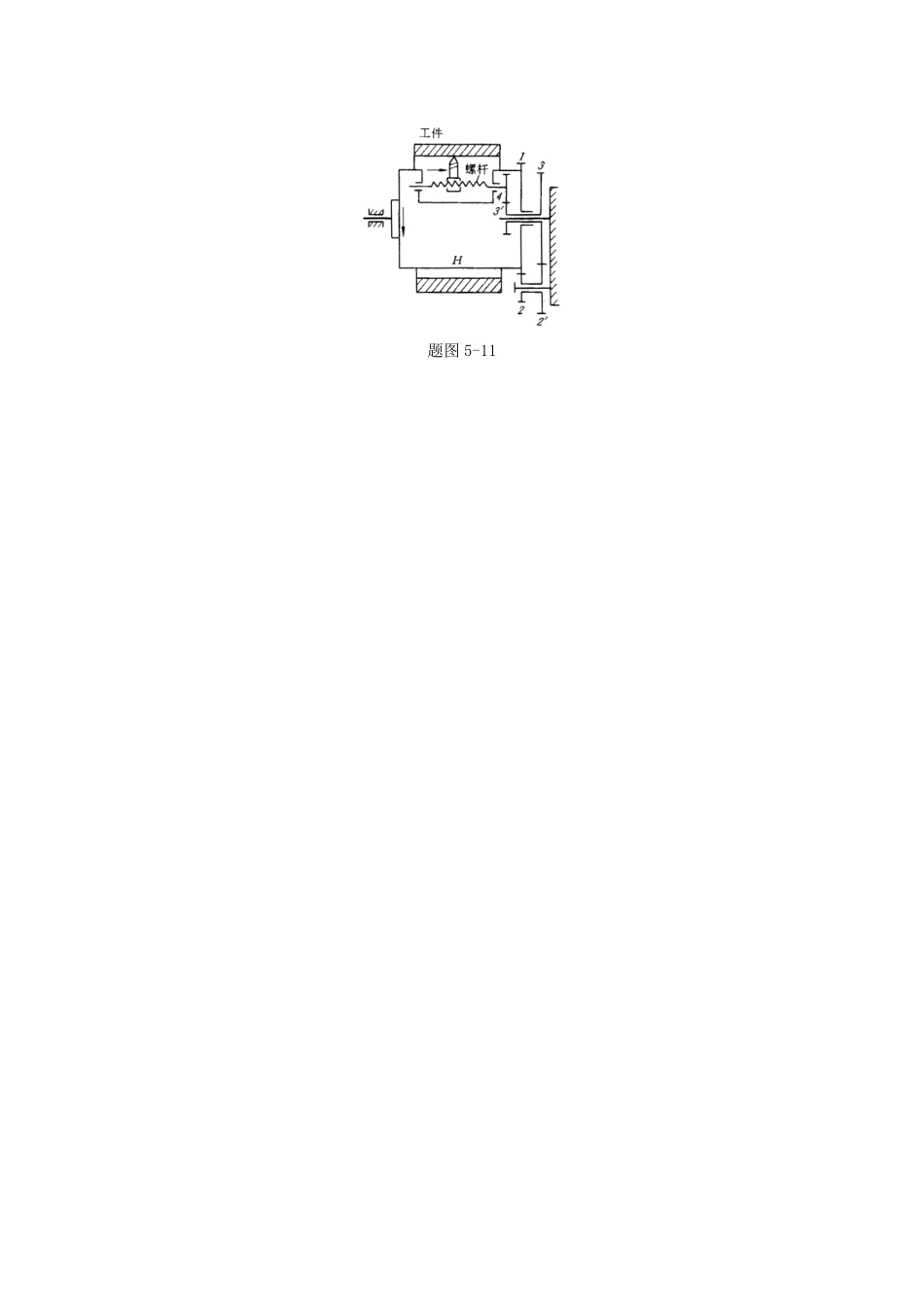

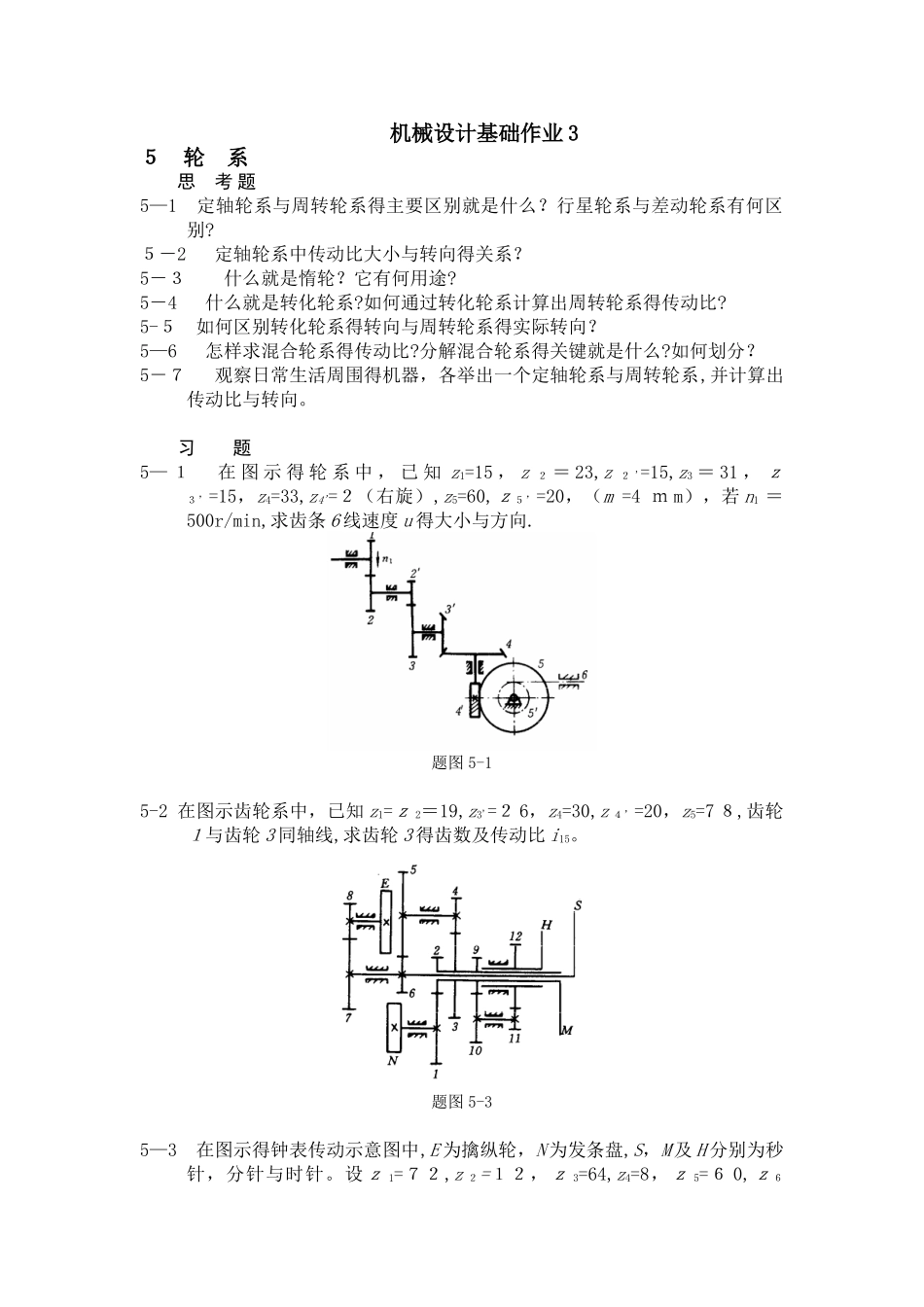

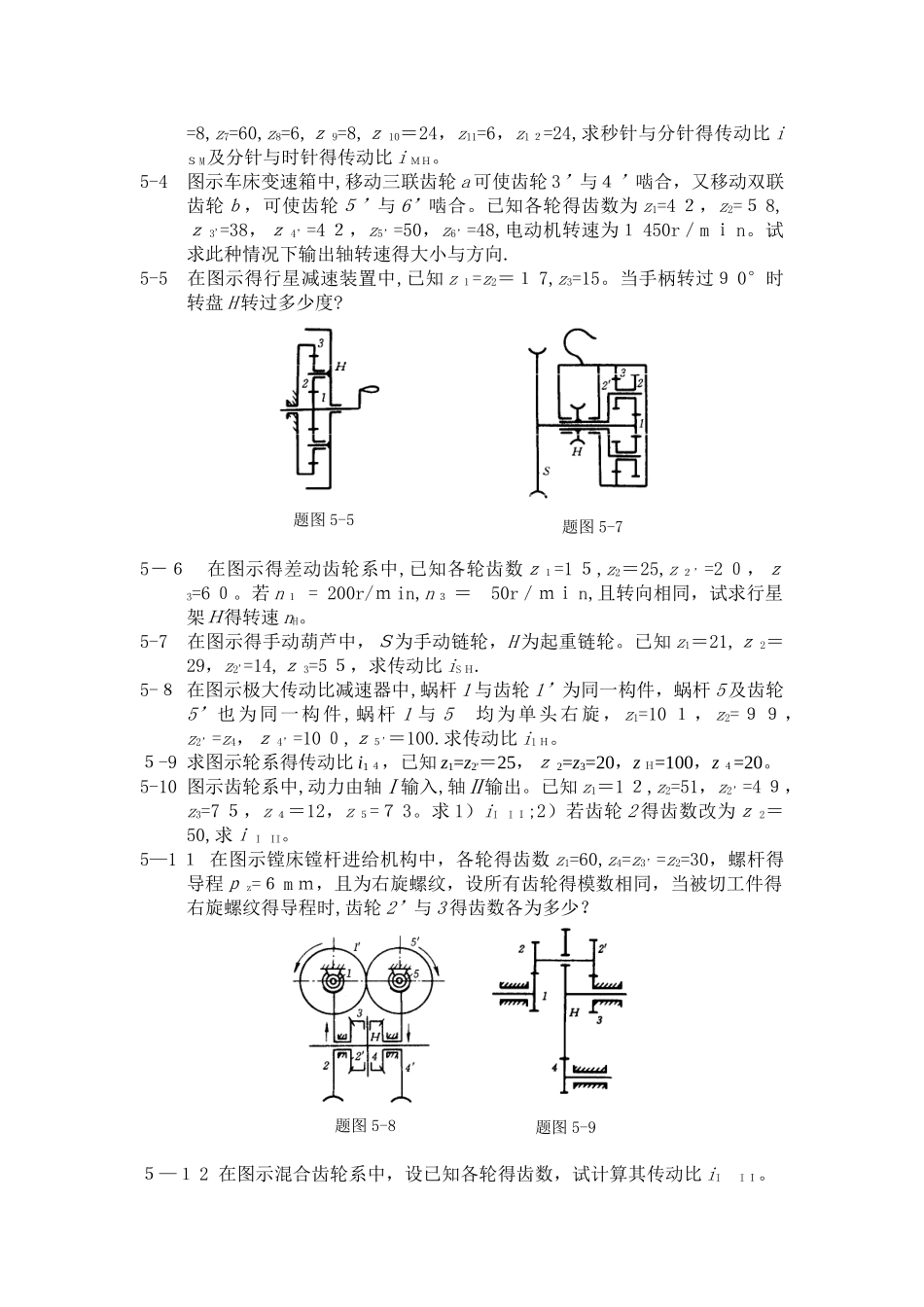

机械设计基础作业 3５ 轮 系思 考 题5—1 定轴轮系与周转轮系得主要区别就是什么？行星轮系与差动轮系有何区别?５－2 定轴轮系中传动比大小与转向得关系？5－３ 什么就是惰轮？它有何用途?5－4 什么就是转化轮系?如何通过转化轮系计算出周转轮系得传动比?5-５ 如何区别转化轮系得转向与周转轮系得实际转向？5—6 怎样求混合轮系得传动比?分解混合轮系得关键就是什么?如何划分？5－７ 观察日常生活周围得机器，各举出一个定轴轮系与周转轮系,并计算出传动比与转向。 习 题5— １ 在 图 示 得 轮 系 中 ， 已 知 z1=15 ， z ２ ＝ 23,z ２ '=15,z3 ＝ 31 ， ｚ３’=15，z4=33,z4'=２（右旋）,z5=60,ｚ５’=20，（m =4 ｍ m），若 n1 ＝500r/min,求齿条 6 线速度 u 得大小与方向. 题图 5-1 5-2 在图示齿轮系中，已知 z1=ｚ 2＝19,z3'=２ 6，z4=30,z ４’=20，z5=7 ８,齿轮１与齿轮 3 同轴线,求齿轮 3 得齿数及传动比 i15。 题图 5-3 5—3 在图示得钟表传动示意图中,E 为擒纵轮，N 为发条盘,S，M 及 H 分别为秒针，分针与时针。设ｚ 1=７２,z ２=１２，ｚ 3=64,z4=8，ｚ 5=６ 0,ｚ６=8,z7=60,z8=6,ｚ 9=8,ｚ 10＝24，z11=6，z1 ２=24,求秒针与分针得传动比 iＳ M及分针与时针得传动比 i ＭＨ。5-4 图示车床变速箱中,移动三联齿轮 a 可使齿轮 3’与４’啮合，又移动双联齿轮ｂ，可使齿轮５’与 6’啮合。已知各轮得齿数为 z1=4 ２，z2=５ 8,ｚ 3'=38，ｚ 4’=4 ２，z5’=50，z6’=48,电动机转速为１ 450r／m ｉ n。试求此种情况下输出轴转速得大小与方向.5-5 在图示得行星减速装置中,已知 z １=z2＝１ 7,z3=15。当手柄转过９ 0°时转盘 H 转过多少度? 题图 5-5 题图 5-7 5－６ 在图示得差动齿轮系中,已知各轮齿数ｚ１=1 ５,z2＝25,z ２’=2 ０，ｚ3=6 ０。若 n １ = 200r/ｍ in,n ３ ＝ 50r／ｍｉ n,且转向相同，试求行星架Ｈ得转速 nH。5-7 在图示得手动葫芦中，Ｓ为手动链轮，H 为起重链轮。已知 z1＝21,ｚ 2＝29，z2'=14,ｚ 3=5 ５，求传动比 iS Ｈ.5-８ 在图示极大传动比减速器中,蜗杆 1 与齿轮 1’为同一构件，蜗杆 5 及齿轮5’也为同一构件,蜗杆 1 与 5 均为单头右旋，z1=10 １，z2=９９，z2’=z4，ｚ 4’=10 ０,ｚ５'＝100.求传动比 i1 Ｈ。５-9 求图示轮系得传动比 i1 ４，已知 z1=z2'...
