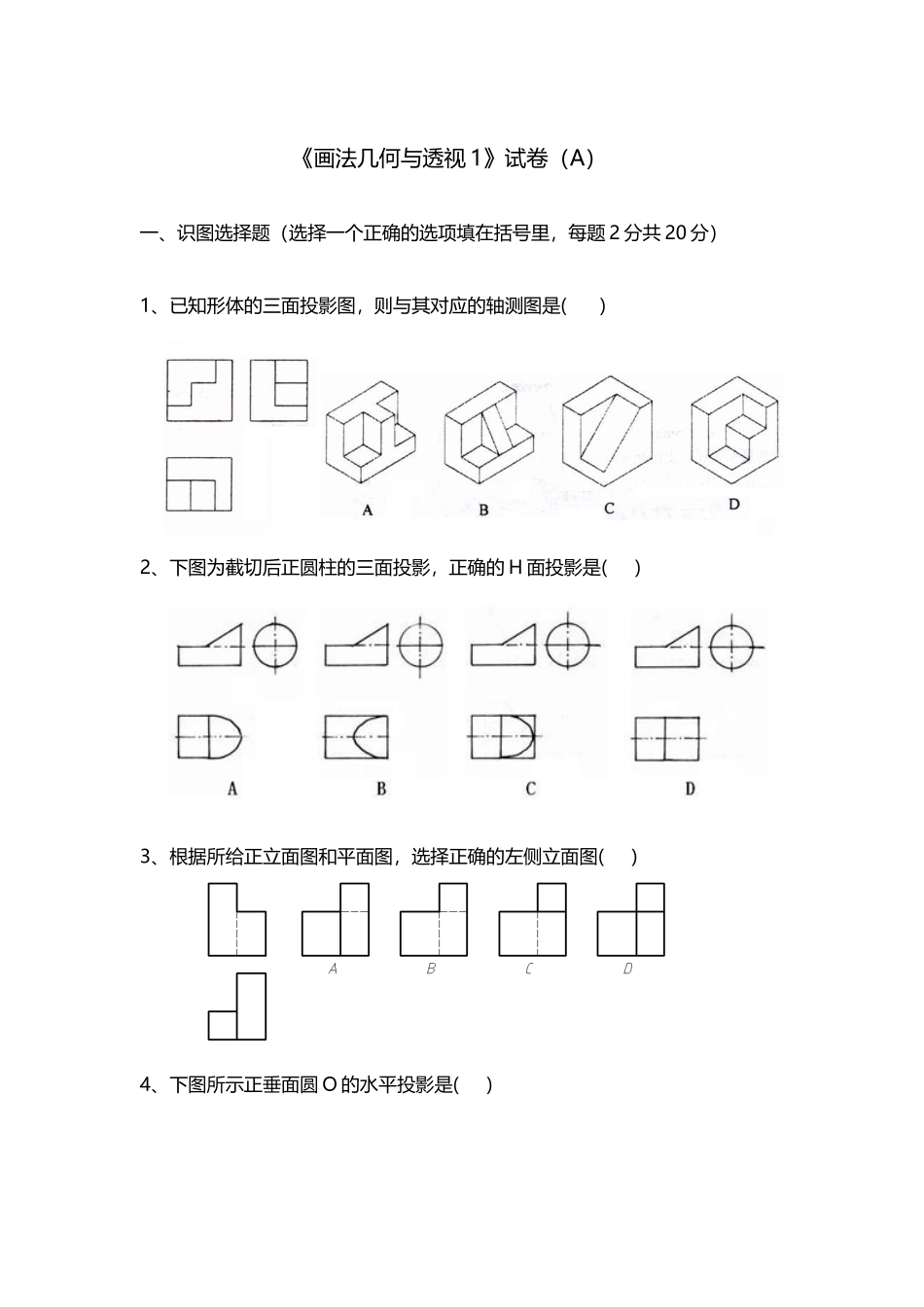

《画法几何与透视》试题(6页)Good is good, but better carries it.精益求精，善益求善。《画法几何与透视 1》试卷（A）一、识图选择题（选择一个正确的选项填在括号里，每题 2 分共 20 分）1、已知形体的三面投影图，则与其对应的轴测图是( )2、下图为截切后正圆柱的三面投影，正确的 H 面投影是( )3、根据所给正立面图和平面图，选择正确的左侧立面图( )4、下图所示正垂面圆 O 的水平投影是( ) A、直线 B、 椭圆 C、 圆 D、双曲线5、下图所示圆锥被正垂面 P 所截，其截交线的形状是( ) A、 三角形 B、 椭圆与直线 C、 双曲线与直线 D、抛物线与直线6、下图所示 K 点在球面上的位置是( ) A、球面的左下前部 B、球面的右下前部C、球面的左上前部 D、球面的左上后部7、下图所示圆柱被两平面所截切，切口的空间形状是( ) A、椭圆与椭圆的组合 B、 椭圆与矩形的组合C、 椭圆与双曲线的组合 D、 圆与矩形的组合8、下图为球面被两个正垂面切割，其切口的空间形状是( )A、椭圆曲线与椭圆曲线的组合 B、椭圆曲线与双曲线的组合C、圆曲线与圆曲线的组合 D、矩形与椭圆曲线的组合9、下图为截切后正四棱锥的投影，正确的水平投影是( ) 10、根据所给左侧立面图和平面图，选择正确的正立面图( )三、已知形体两面投影，补画水平投影（10 分）三、根据建筑物门洞的两面投影图绘制正面斜二轴测图（12 分） 四、已知某人字型屋顶的房屋 H 面和 V 面的投影，作形体的二点透视图（12 分）六、根据轴测图绘制三面正投影图（尺寸从图中量取，20 分）gph …"？￥：@{"？:-$—…【:(@!;|~—。}%￥：$，
