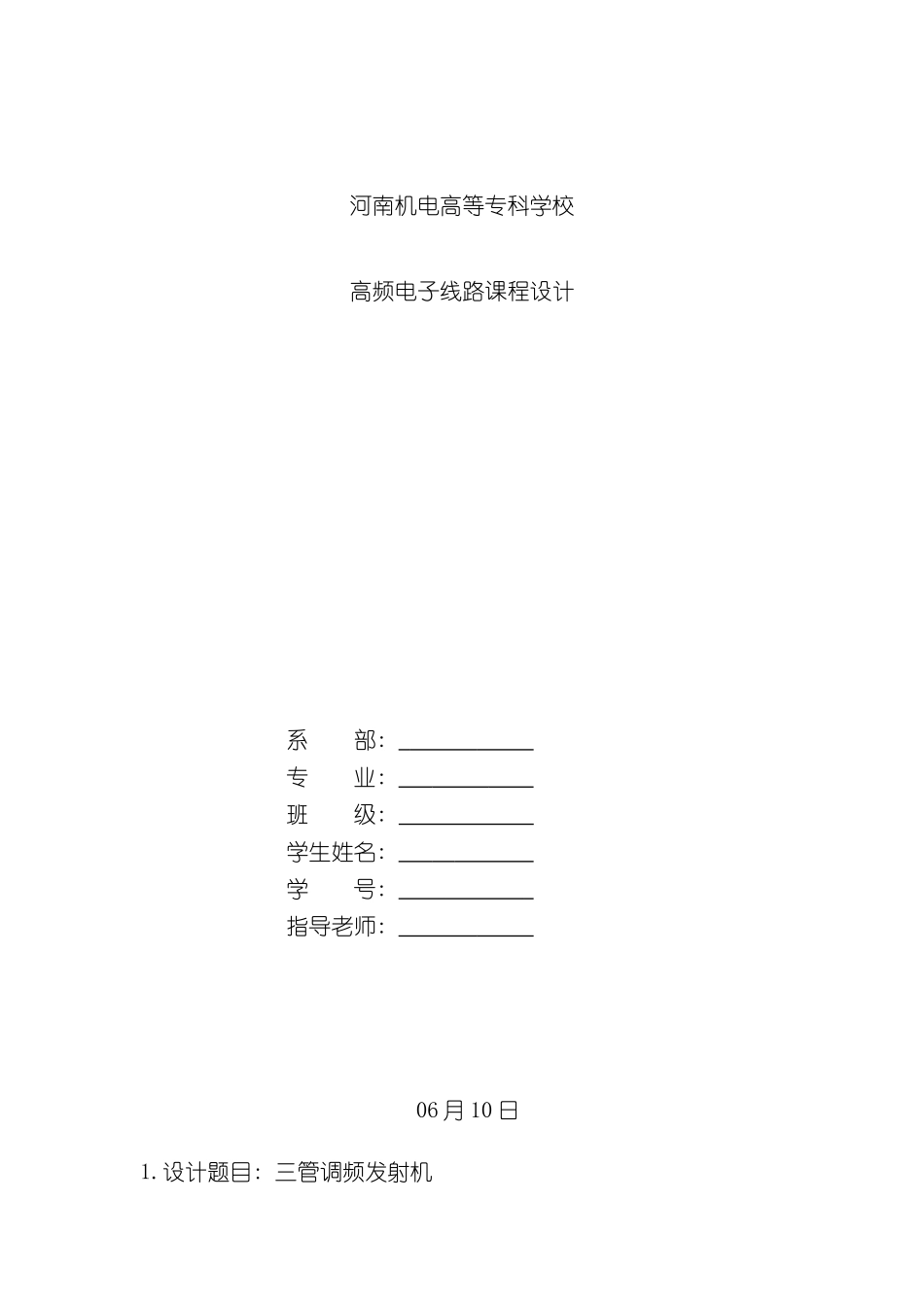

三管调频发射机高频电子线路课程设计报告河南机电高等专科学校高频电子线路课程设计系 部: 专 业: 班 级: 学生姓名: 学 号: 指导老师: 06 月 10 日1.设计题目: 三管调频发射机2．时间: 06 月 07 日～ 06 月 10 日3. 实训单位: 河南机电高等专科学校4. 实训目的: 学习三管调频发射机的装配、 焊接和调试的方法5. 实训任务: ① 了解常见三管调频发射机的相关常识及其工作机理; ② 熟悉三管调频发射机电路图, 会分析其工作过程; ③ 理解三管调频发射机中的各个元器件的结构特点; ④ 会正确装配和焊接三管调频发射机电路; ⑤掌握三管调频发射机通电调试的具体方法; ⑥联系自己专业知识, 回顾实习过程, 总结自己的心得体会; ⑦参考相关的的书籍、 资料, 仔细完成实习报告。 三管调频发射机前言: 许多无线电爱好者都希望制作一台调频发射器, 在许多刊物中都介绍有调频发射器的实例, 但大多数采纳电容三点式电路和克拉泼振荡电路。这种电路虽简单, 但它的频率稳定度不高, 略微动动电路板或天线位置, 频率就改变了。实习报告:1、 设计要求1) 用三个 NPN 型三极管 9018 和其它外围元件制作一调频发射机。2) 中心频率约为 100MHZ, 频率稳定度, 最大频偏, 输出功率, 发射距离。3) 系统采纳直流 6V 电压( 4 节 5 号电池) 供电。4) 可为其制作一外壳, 防止电感形状因外力改变而影响产品性能。2、 原理说明本三管调频发射机主要由三部分组成: ① 调频振荡级②放大级③输出级。调频振荡级采纳电容三点式振荡电路, 由 V1、 C3、 C4、 C5、 C6、 R2、 R3、 R4、 L1 构成。主要作用是完成高频载波的振荡产生和频率的调制。放大级分别由 V1 和 V2 及外围器件构成的两级高频谐振放大电路组成。作用是对调频振荡信号进行选频放大以提供末级所需的功率。输出级是一个拉杆天线, 高频信号经放大后达到足够大的高频功率, 并馈送到天线发射出去。C2, C7, C9, C11 为耦合电容。3、 电路原理图4、 产品的组装与调试1）制作出电路板并装配、 焊接成功。2）利用频率计调整线圈 L1, 使电路振荡频率在 88—108MHZ范围内。3）利用示波器观察后两级谐振放大器的各自输出波形, 调整电感线圈 L2、 L3 使输出波形的幅度最大。4）给电路板输入一个音频信号, 利用调频收音机进行调试和实测。5）调好之后再配上合适的外壳。5、 参考电路板图6、元器件清单封装列表7、3D 仿...
