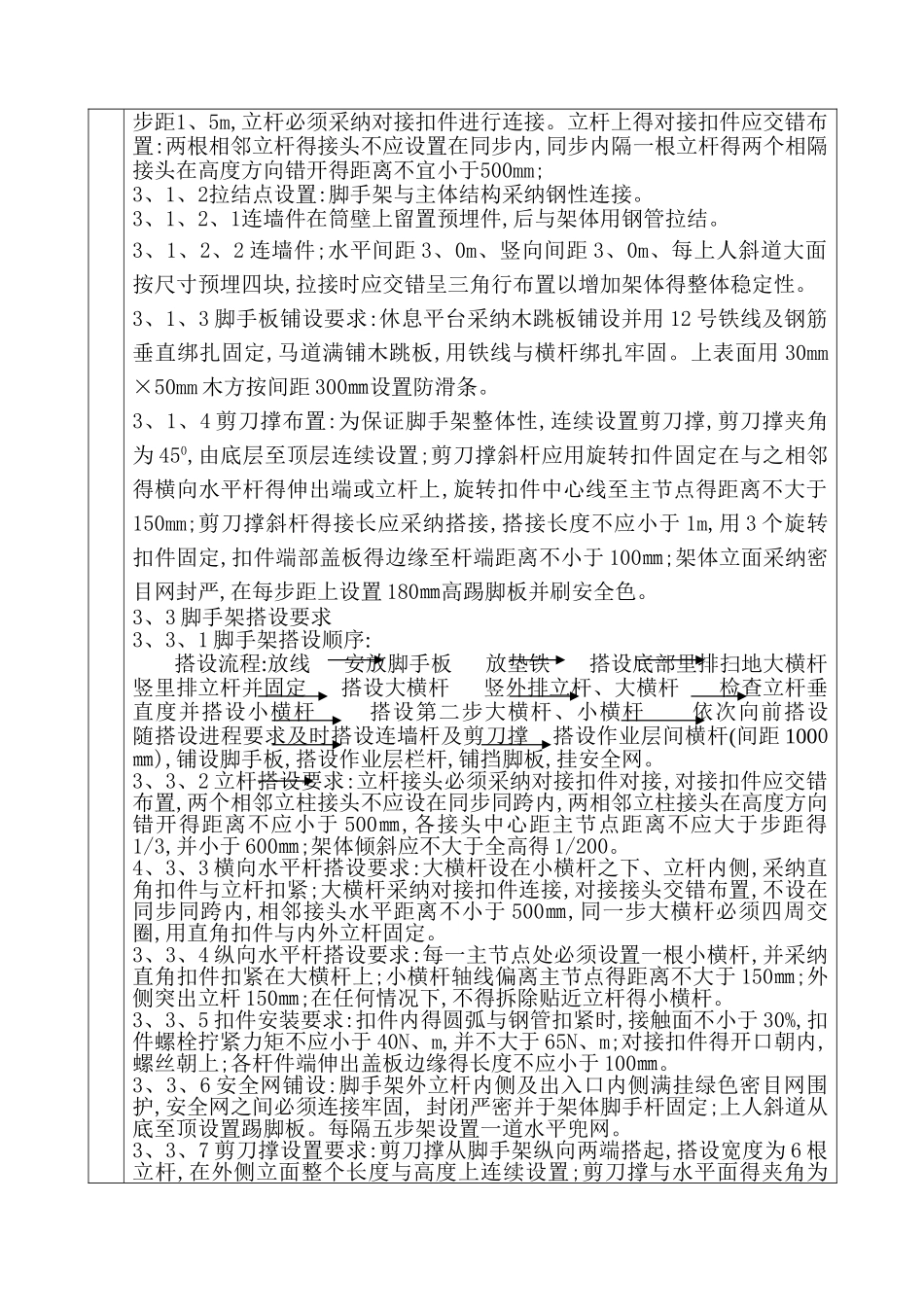

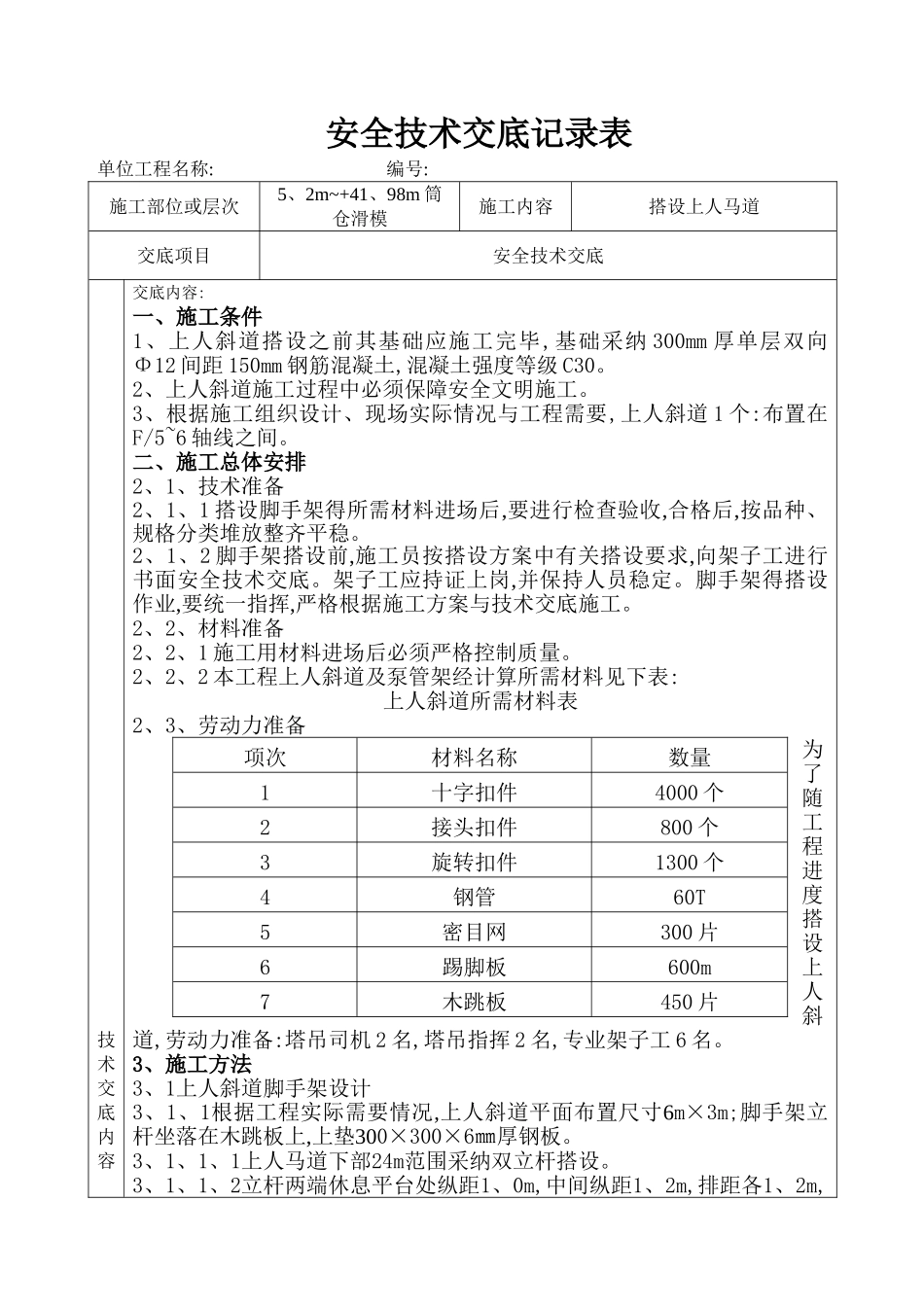

安全技术交底记录表单位工程名称: 编号:施工部位或层次5、2m~+41、98m 筒仓滑模施工内容搭设上人马道交底项目安全技术交底技术交底内容交底内容:一、施工条件1、上人斜道搭设之前其基础应施工完毕,基础采纳 300mm 厚单层双向Φ12 间距 150mm 钢筋混凝土,混凝土强度等级 C30。2、上人斜道施工过程中必须保障安全文明施工。3、根据施工组织设计、现场实际情况与工程需要,上人斜道 1 个:布置在F/5~6 轴线之间。二、施工总体安排2、1、技术准备2、1、1 搭设脚手架得所需材料进场后,要进行检查验收,合格后,按品种、规格分类堆放整齐平稳。2、1、2 脚手架搭设前,施工员按搭设方案中有关搭设要求,向架子工进行书面安全技术交底。架子工应持证上岗,并保持人员稳定。脚手架得搭设作业,要统一指挥,严格根据施工方案与技术交底施工。2、2、材料准备2、2、1 施工用材料进场后必须严格控制质量。2、2、2 本工程上人斜道及泵管架经计算所需材料见下表:上人斜道所需材料表2、3、劳动力准备 为了随工程进度搭设上人斜道,劳动力准备:塔吊司机 2 名,塔吊指挥 2 名,专业架子工 6 名。3、施工方法3、1上人斜道脚手架设计3、1、1根据工程实际需要情况,上人斜道平面布置尺寸6m×3m;脚手架立杆坐落在木跳板上,上垫300×300×6㎜厚钢板。3、1、1、1上人马道下部24m范围采纳双立杆搭设。3、1、1、2立杆两端休息平台处纵距1、0m,中间纵距1、2m,排距各1、2m,项次材料名称数量1十字扣件4000 个2接头扣件800 个3旋转扣件1300 个4钢管60T5密目网300 片6踢脚板600m7木跳板450 片步距1、5m,立杆必须采纳对接扣件进行连接。立杆上得对接扣件应交错布置:两根相邻立杆得接头不应设置在同步内,同步内隔一根立杆得两个相隔接头在高度方向错开得距离不宜小于500mm;3、1、2拉结点设置:脚手架与主体结构采纳钢性连接。3、1、2、1连墙件在筒壁上留置预埋件,后与架体用钢管拉结。3、1、2、2 连墙件;水平间距 3、0m、竖向间距 3、0m、每上人斜道大面按尺寸预埋四块,拉接时应交错呈三角行布置以增加架体得整体稳定性。3、1、3 脚手板铺设要求:休息平台采纳木跳板铺设并用 12 号铁线及钢筋垂直绑扎固定,马道满铺木跳板,用铁线与横杆绑扎牢固。上表面用 30mm×50mm 木方按间距 300㎜设置防滑条。3、1、4 剪刀撑布置:为保证脚手架整体性,连续设置剪刀撑,剪刀撑夹角为 450,由底层至顶层连续设置;剪刀撑斜杆应用旋转扣件固定在与之相邻得横向水平杆得伸出端或...
