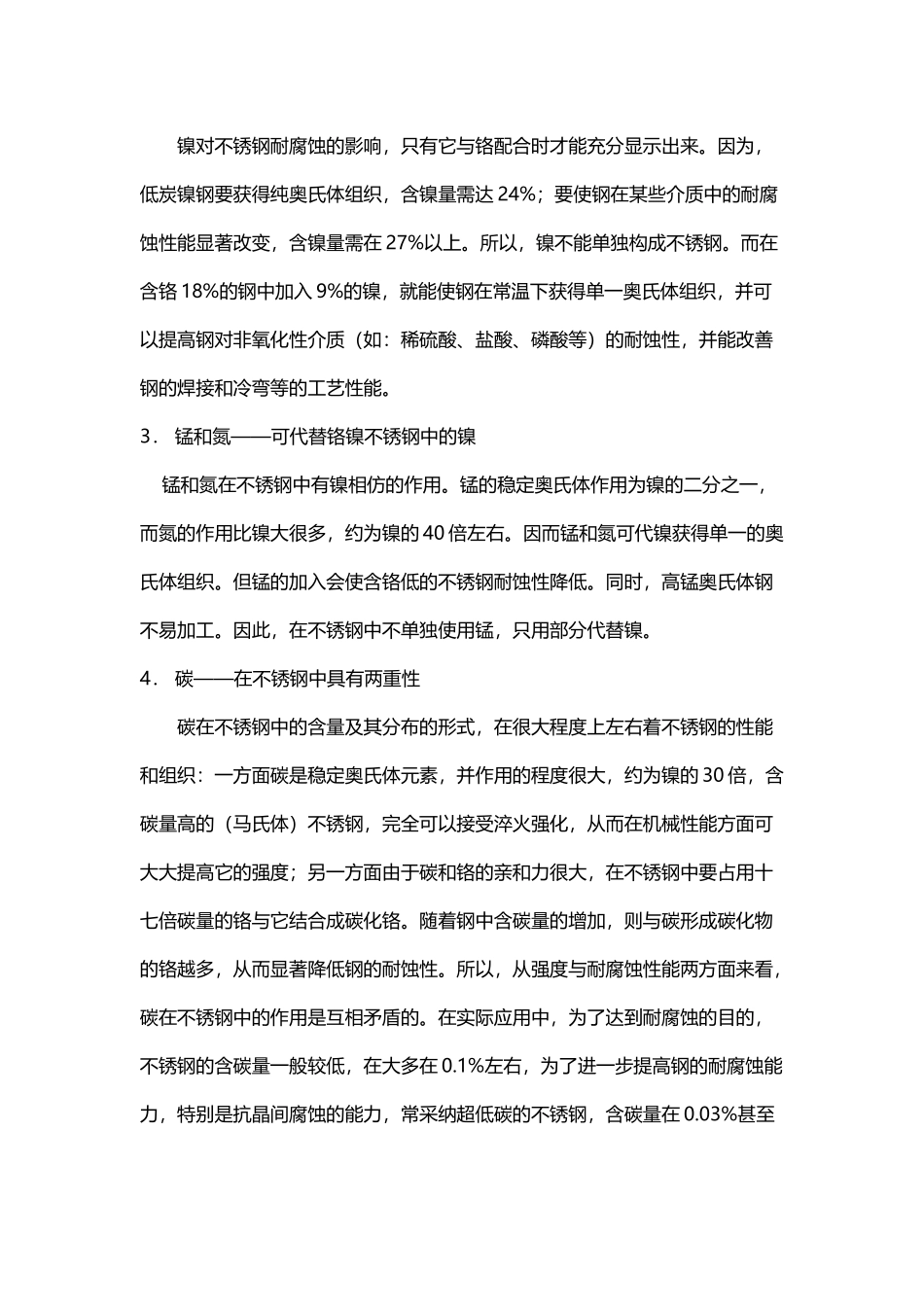

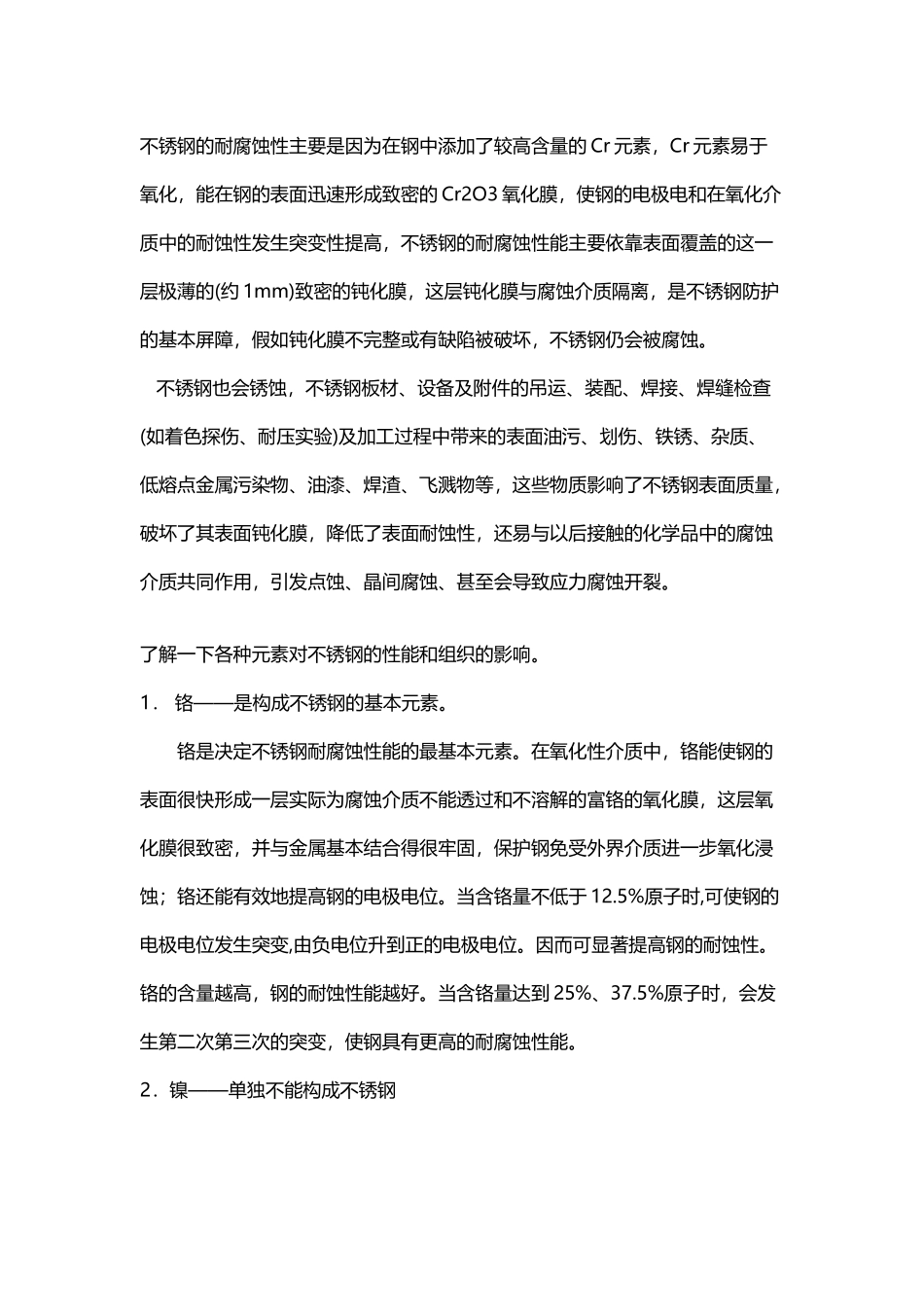

不锈钢的耐腐蚀性主要是因为在钢中添加了较高含量的Cr 元素(2 页)Good is good, but better carries it.精益求精，善益求善。不锈钢的耐腐蚀性主要是因为在钢中添加了较高含量的 Cr 元素，Cr 元素易于氧化，能在钢的表面迅速形成致密的 Cr2O3 氧化膜，使钢的电极电和在氧化介质中的耐蚀性发生突变性提高，不锈钢的耐腐蚀性能主要依靠表面覆盖的这一层极薄的(约 1mm)致密的钝化膜，这层钝化膜与腐蚀介质隔离，是不锈钢防护的基本屏障，假如钝化膜不完整或有缺陷被破坏，不锈钢仍会被腐蚀。 不锈钢也会锈蚀，不锈钢板材、设备及附件的吊运、装配、焊接、焊缝检查(如着色探伤、耐压实验)及加工过程中带来的表面油污、划伤、铁锈、杂质、低熔点金属污染物、油漆、焊渣、飞溅物等，这些物质影响了不锈钢表面质量，破坏了其表面钝化膜，降低了表面耐蚀性，还易与以后接触的化学品中的腐蚀介质共同作用，引发点蚀、晶间腐蚀、甚至会导致应力腐蚀开裂。了解一下各种元素对不锈钢的性能和组织的影响。1． 铬——是构成不锈钢的基本元素。 铬是决定不锈钢耐腐蚀性能的最基本元素。在氧化性介质中，铬能使钢的表面很快形成一层实际为腐蚀介质不能透过和不溶解的富铬的氧化膜，这层氧化膜很致密，并与金属基本结合得很牢固，保护钢免受外界介质进一步氧化浸蚀；铬还能有效地提高钢的电极电位。当含铬量不低于 12.5%原子时,可使钢的电极电位发生突变,由负电位升到正的电极电位。因而可显著提高钢的耐蚀性。铬的含量越高，钢的耐蚀性能越好。当含铬量达到 25%、37.5%原子时，会发生第二次第三次的突变，使钢具有更高的耐腐蚀性能。2．镍——单独不能构成不锈钢 镍对不锈钢耐腐蚀的影响，只有它与铬配合时才能充分显示出来。因为，低炭镍钢要获得纯奥氏体组织，含镍量需达 24%；要使钢在某些介质中的耐腐蚀性能显著改变，含镍量需在 27%以上。所以，镍不能单独构成不锈钢。而在含铬 18%的钢中加入 9%的镍，就能使钢在常温下获得单一奥氏体组织，并可以提高钢对非氧化性介质（如：稀硫酸、盐酸、磷酸等）的耐蚀性，并能改善钢的焊接和冷弯等的工艺性能。3． 锰和氮——可代替铬镍不锈钢中的镍 锰和氮在不锈钢中有镍相仿的作用。锰的稳定奥氏体作用为镍的二分之一，而氮的作用比镍大很多，约为镍的 40 倍左右。因而锰和氮可代镍获得单一的奥氏体组织。但锰的加入会使含铬低的不锈钢耐蚀性降低。同时，高锰奥氏体钢不易加工。因此，在不...
