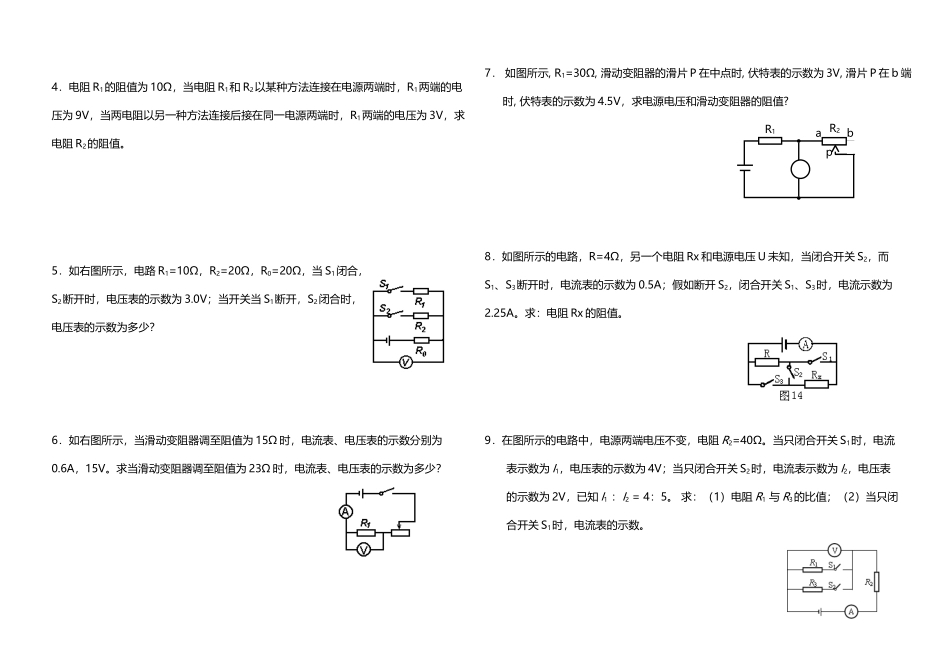

专题六：多状态电路的计算(2 页)Good is good, but better carries it.精益求精，善益求善。第 6 讲 多状态电路的计算一．方法提示： 多状态电学计算题的一般解题过程： 1、审题明确状态，并画出简化电路图。 2、把已知条件标在各个电路图中。 3、分别分析各个电路，若能求出电源电压或定值电阻的阻值，则可分步求解。 4、常用列方程的方法 5、整理方程组（消元、化简） 6、重新分析，分步求解二．巩固练习：1．如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。当开关 S1、S2都断开时，电流表的示数为 0.6A，当开关 S1、S2都闭合时，电流表的示数为 2A，那么 R3的阻值是多大？2．如右图所示的电路中，R1=30Ω，闭合开关 S 后，滑动变阻器的滑片 P 移动到 a 端时，电流表的示数 I1=0.2A；当滑动变阻器 P 移动到 b 端时，电流表的示数 I2=0.1Ω。求：滑动变阻器 ab 间的阻值 Rab是多少？3．如右图示，电源电压 U 恒定，当开关 S 闭合时，电流表的示数为 1.2A；当开关断开时，电流表的示数是 0.4A，电压表的示数为 6V，则两个灯泡的电阻分别是多大？（1）利用电源电压列方程：U = ……（2）利用定值电阻列方程：R = ……（3）利用比例（或倍数）列方程：I = n I 1（4）利用原本关系列方程：串联 I = I（5）利用已知的数列方程：2.5W = ……0.6A = ……4．电阻 R1的阻值为 10Ω，当电阻 R1和 R2以某种方法连接在电源两端时，R1两端的电压为 9V，当两电阻以另一种方法连接后接在同一电源两端时，R1两端的电压为 3V，求电阻 R2的阻值。5．如右图所示，电路 R1=10Ω，R2=20Ω，R0=20Ω，当 S1闭合，S2断开时，电压表的示数为 3.0V；当开关当 S1断开，S2闭合时，电压表的示数为多少？6．如右图所示，当滑动变阻器调至阻值为 15Ω 时，电流表、电压表的示数分别为0.6A，15V。求当滑动变阻器调至阻值为 23Ω 时，电流表、电压表的示数为多少？7． 如图所示, R1=30Ω, 滑动变阻器的滑片 P 在中点时, 伏特表的示数为 3V, 滑片 P 在 b 端时, 伏特表的示数为 4.5V，求电源电压和滑动变阻器的阻值?8．如图所示的电路，R=4Ω，另一个电阻 Rx 和电源电压 U 未知，当闭合开关 S2，而S1、S3断开时，电流表的示数为 0.5A；假如断开 S2，闭合开关 S1、S3时，电流示数为2.25A。求：电阻 Rx 的阻值。9．在图所示的电路中，电源两端电压不变，电阻 R2=40Ω。当...
